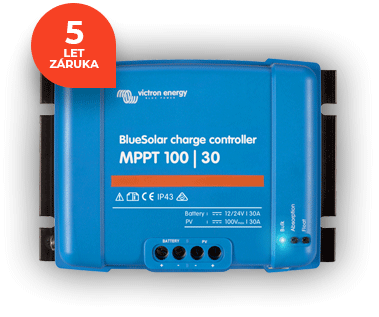

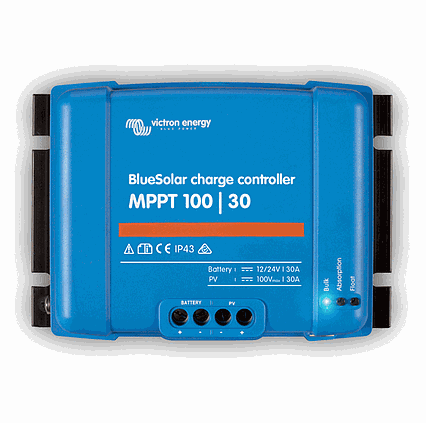

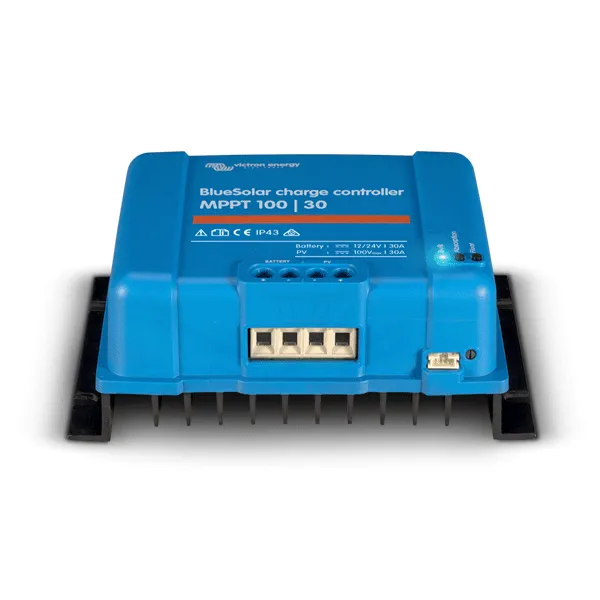

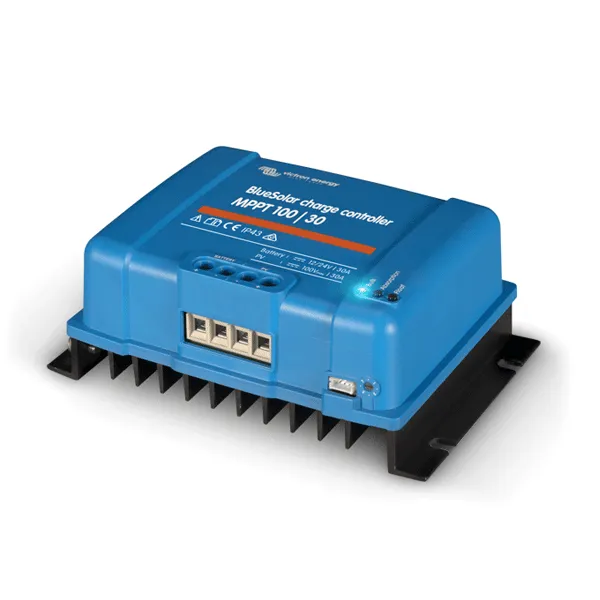

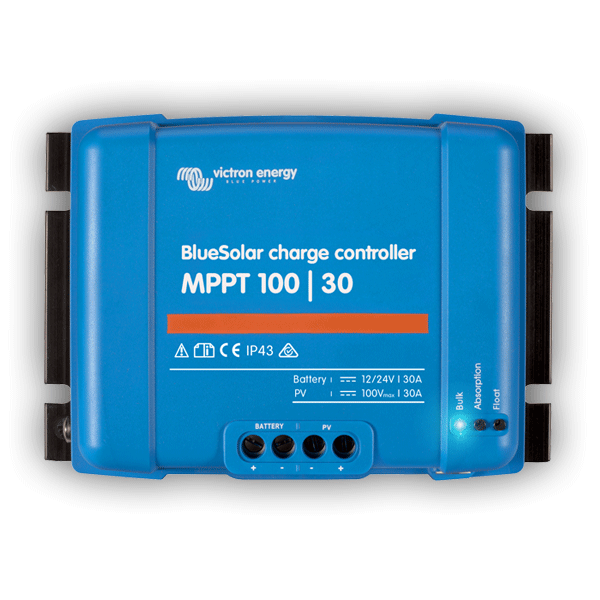

MPPT regulátor nabíjení BlueSolar 100V 30A

MPPT BlueSolar regulátor 100/30

MPPT solární regulátory Victron Energy patří mezi absolutní světovou špičku v tomto oboru. Nabízí ultra rychlé MPPT sledování, které zajišťuje maximální možné solární zisky. Zejména při zatažené obloze s častou změnou intenzity osvitu jsou solární zisky o 30% vyšší oproti klasickým PWM regulátorem nebo o 10% vyšší oproti pomalejším MPPT regulátorem.

Není možné kombinovat daný regulátor s optimizéry, v případě takové kombinace hrozí nevratné poškození regulátoru.

Správnou volbu vašeho BlueSolar regulátoru podle parametrů fotovoltaiku pole si ověřte v našem konfigurátoru zde.

  Vlastnosti regulátoru

Maximální výkon solárních panelů je u 12 V systémech 440 Wp, u 24 V systémech 880 Wp. V případě překročení těchto hodnot se regulátor nepoškodí, ale pouze automaticky zredukuje příchozí výkon od panelů na přijatelné hodnoty. Solární regulátor má továrně přednastavený pro osm typů baterií - volba vhodného typu se provádí pomocí otočného přepínače umístěného na těle regulátoru.

Maximální napětí na prázdno (označované jako Voc) připojených solárních panelů nesmí překročit hodnotu 100V (pozor: s klesající venkovní teplotou roste napětí solárních panelů). Maximální vstupní zkratový proud FV panelů nesmí překročit hodnotu 35A, jinak může dojít k trvalému poškození.

Automatická detekce systémového napětí 12, 24 nebo 48 V na straně baterií. Při montáži proto vždy nejprve připojte baterii a teprve následně panely.

  Externí Bluetooth připojení

Rada regulátorů MPPT BlueSolar MPPT umožňuje připojení externího Bluetooth adaptéru s označením Smart Dongle
Tento externí BT adaptér přináší možnost propojení Vašeho chytrého telefonu / tabletu s Vaším solárním regulátorem.Můžete monitorovat mnoho parametrů systému a historické statistiky za posledních 30 dní. Dále máte možnost provádět nastavení provozních parametrů.

  Dodávka neobsahuje externí adaptér Smart Dongle

  Ochrana

Vnitřní elektronické komponenty jsou chráněny nátěrem z pryskyřice proti nepříznivým vlivům a pro dlouhou životnost. Nabízí tak zvýšenou odolnost krytí IP43 pro elektronické komponenty a IP22 pro připojovací konektory. Určeny pro vertikální polohu na nehořlavý podklad, se zapojením kabeláže zespodu.
Regulátor obsahuje vnitřní teplotní senzor pro odpovídající úpravu nabíjecího napětí. Automatická detekce systémového napětí 12/24 V.

  Adaptivní třístupňové nabíjení

• 1. rychlé nabíjení (Bulk)
• 2. absorpční (Absorption)
• 3. udržovací (Float)

Zpočátku při rychlém nabíjení je generován vysoký proud a nižší napětí pro rychlé dobíjení vybité baterie. Po této fázi následuje konstantní napětí se snižováním proudu pro úplné nabití baterie bez nebezpečného přebíjení snižující životnost baterie. Nabitá baterie je udržována v nabitém stavu velmi nízkým proudem i nízkým napětím. Pokud napětí na baterie klesne pod 13,2 V například vlivem zátěže, spustí se nový nabíjecí cyklus.

Napětí z panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí do chvíle, kdy je napětí z panelů o 1 V vyšší než napětí baterie. U 12 V baterie doporučujeme panely s minimálním počtem 32 článků a s maximálním počtem 108 článků (panely v sérii). Je tedy možné nabíjet 12V baterii i panely s pracovním napětím 24 V. U 24 V systémech doporučujeme panely s minimálním počtem 72 článků a s maximálním počtem 108 článků. Účelem je dosažení dostatečného napětí pro efektivní a plné nabíjení baterie.

Tato výkonnější řada solárních regulátorů není vybavena DC výstupem. Pro připojení DC zátěže k baterii doporučujeme použít "Ochranu baterií BP" s maximálním proudem zátěže až 220A.

  Technické parametry

Pracovné napätie na batérii: 12 alebo 24 V (automatické prispôsobenie)
Maximálny prúd: 30 A
Maximálny výkon FV poľa pri 12 V: 440 W (MPPT rozsah od 15 do 80 V)
Maximálny výkon FV poľa pri 24 V: 880 W (MPPT rozsah od 15 do 80 V)
Maximálne napätie FV poľa naprázdno: 100 V
Maximálna účinnosť: 98%
Spotreba energie: 10 mA
Absorpčná napätie: továrni nastavené 14,4 V / 28,8 V
Udržiavacia napätie: továrni nastavené 13,8 V / 27,6 V
Nabíjací algoritmus: adaptívne viacstupňový
Teplotná kompenzácia nabíjacieho napätia: -16 mV / ° C (12 V), - 32 mV / ° C (24 V)
Ochrana: - Opačnej zapojenie polarity batérie (poistka) - Skrat na výstupe - Vysoká teplota
Rozsah pracovných teplôt: - 30 až + 60°C (plný výstupný výkon do 40 ° C)
Vlhkosť: 95%, nekondenzujúca
Farba: modrá (RAL 5012)
Svorkovnice: 13 mm2
Stupeň krytia: IP43 (elektronické súčasti), IP 22 (pripojovacie súčasti)
Hmotnosť: 1,25 kg
Rozmery: 130 x 186 x 70 mm (výška x dĺžka x hĺbka)

  Aplikace VictronConnect

Aplikace VictronConnect vám umožňuje získat živé informace o stavu a konfigurovat produkty Victron.
