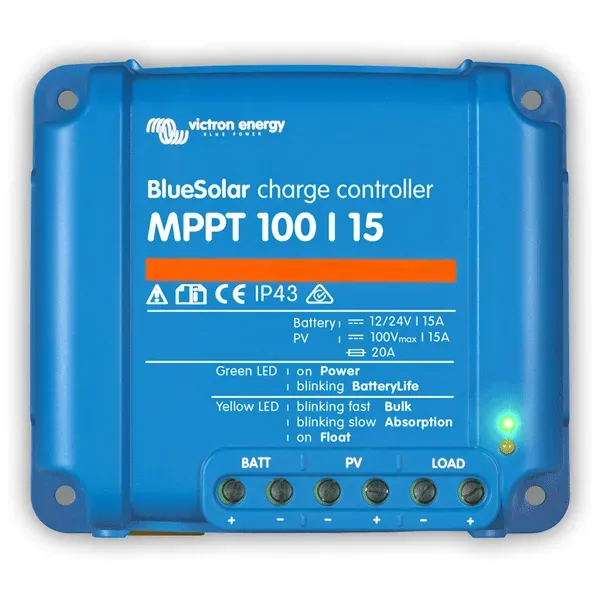

Rychlý MPPT regulátor nabíjení Victron Energy BlueSolar 100V 15A

MPPT solární regulátory Victron Energy patří mezi absolutní světovou špičku v tomto oboru.

Není možné kombinovat daný regulátor s optimizéry, v případě takové kombinace hrozí nevratné poškození regulátoru.

  Ultra rychlé MPPT sledování

Zejména při zatažené obloze s kontinuální změnou intenzity svitu jsou díky tomuto regulátoru solární zisky o 30% vyšší oproti klasickým PWM regulátorem nebo o 10% vyšší oproti pomalým MPPT regulátorem. Obzvláště při částečném zastínění mohou být dány dva i více bodů maximálního výkonu. Běžné MPPT regulátory mají snahu udržovat výkon na lokálním bodě výkonu, což ale nemusí odpovídat optimálnímu (maximálnímu) bodu výkonu. Kompletní a podrobné nastavení regulátoru můžete naprogramovat přes PC s použitím kabelu VE.direct na USB. Podrobný návod na konfiguraci najdete na victronenergy.com/live/ve.direct:mpptprefs

  Možnost připojení externího Bluetooth adaptéru Smart Dongle

Řada regulátorů MPPT BlueSolar MPPT umožňuje připojení externího Bluetooth adaptéru s označením Smart Dongle
Tento externí BT adaptér prináší možnost propojení vášho inteligentného telefónu / tabletu s vaším solárním regulátorem. Môžete monitorovat mnoho parametrů systému a historické štatistiky za posledních 30 dnů. Dále máte možnost provádět nastavení provozních parametrů.

  Dodávka neobsahuje externí adaptér Smart Dongle

  Adaptivní třístupňové nabíjení

• 1. rychlé nabíjení (Bulk)

• 2. absorpční (Absorption)

• 3. udržovací (Float).

Výběr z osmi předprogramovaných hodnot absorpčního a udržovacího napětí pomocí otočného přepínače. Délka absorpce je určována hodnotou napětí před začátkem nového nabíjecího cyklu (ráno). To má pozitivní vliv na plnohodnotné dobití baterie a její životnost.

Maximální povolený výkon panelu u 12 V systémů je 220 Wp, u 24 V systémech 440 Wp. V případě překročení těchto hodnot regulátor automaticky zredukuje příchozí výkon od panelů na přijatelné hodnoty, aby se nepoškodil. Napětí z panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí až do chvíle, kdy je napětí z panelů o 1 V vyšší než napětí baterie. U 12 V baterie doporučujeme panely s minimálním počtem 32 článků a s maximálním počtem 108 článků (panely v sérii). Je tedy možné nabíjet 12V baterii i panely s pracovním napětím 24 V. U 24 V systémech doporučujeme panely s minimálním počtem 72 článků a s maximálním počtem 108 článků. Účelem je dosažení dostatečného napětí pro efektivní a plné nabíjení baterie.

 BatteryLife algoritmus

Adaptivní nabíjení pro prodloužení životnosti baterie. Regulátor neustále sleduje míru nabití baterie a den za dnem postupně zvyšuje úroveň napětí, při které dojde k odpojení zátěže až do stavu, kdy je dosaženo absorpční napětí (baterie plně nabitá). Následuje opět pokles úrovně napětí, při které dochází k odpojování zátěže. Tímto způsobem může docházet cca jednou týdně k plnému dobití baterie i při snížených solárních ziscích a vyšší zátěži, což se pozitivně projeví v délce životnosti baterie. Jde o volitelnou funkci. Navíc je k dispozici i programovatelný algoritmus pro nabíjení baterie.

  Zabudovaná ochrana

Vnitřní elektronické komponenty jsou chráněny nátěrem z pryskyřice proti nepříznivým vlivům a pro dlouhou životnost. Nabízí tak zvýšenou odolnost krytí IP43 pro elektronické komponenty a IP22 pro připojovací konektory. Určeny pro vertikální polohu na nehořlavý podklad, se zapojením kabeláže zespodu. Regulátor obsahuje vnitřní teplotní senzor pro správnou úpravu nabíjecího napětí.

  Upozornění: Maximální napětí na prázdno (označované jako Voc) připojených solárních panelů nesmí překročit hodnotu 100V (pozor: s klesající venkovní teplotou roste napětí solárních panelů).

  Světelná LED indikace

• Modrá LED dioda BULK - rozsvítí se, když je regulátor napojen na baterii

• Modrá LED dioda absorption - rozsvítí se po ukončení rychlého (bulk) nabíjení a přechodu do fáze absorpce

• Modrá LED dioda float - rozsvítí se po ukončení absorpčního nabíjení a přechodu na udržovací nabíjení.

  Další vlastnosti

• Rozšířená elektronická ochrana. Ochrana proti přehřátí, ochrana proti zkratu a přepólování FV panelů.

• Automatická detekce systémového napětí 12, 24 nebo 48 V na straně baterií. Při montáži proto vždy nejprve připojte baterii a teprve následně panely.

• Vnitřní teplotní senzor pro teplotní a napěťovou kompenzaci nabíjecího napětí.

  Možnost volby hodnot napětí pro odpojení a připojení zátěže

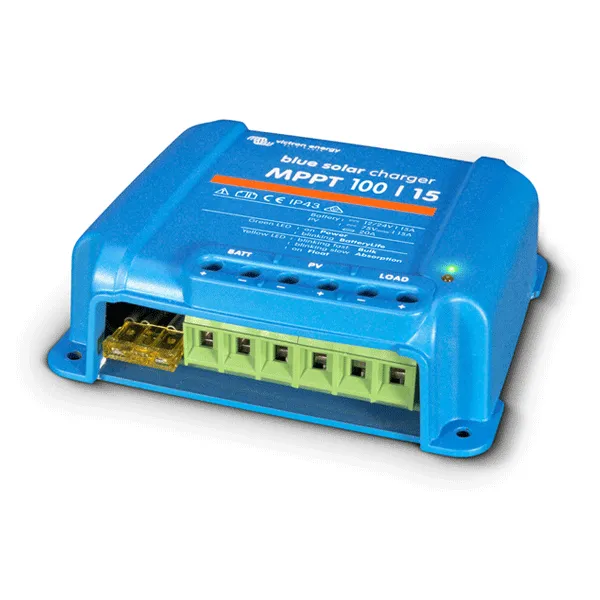

Nalevo od připojování kabeláže od baterií jsou přítomny čtyři výstupy. Kombinací jejich vzájemného propojení pomocí můstku (jumperu) docílíme žádaného způsobu odpojování / připojování zátěže a nabíjení baterie:

1. Bez můstku - volba tzv. BatteryLife algoritmus, tedy způsobu, kdy se regulátor pravidelně snaží dobít baterii do plného stavu. Připojovací a rozpojovací napětí pro zátěž není konstantní, ale mění se v závislosti na aktuální stavu nabíjení baterie. Významným způsobem prodlužuje životnost baterie zejména u systémů, kde je spotřeba energie větší v porovnání s její výrobou.
2. Můstek (jumper) vložený mezi 3. a 4. pin
- Odpojovací napětí zátěže 11,1 V (12 V systémy) nebo 22,2 V (24 V systémy)
- Opětovné připojovací napětí zátěže 13,1 V (12 V systémy) nebo 26,2 V (24 V systémy)
3. Můstek (jumper) vložený mezi 2. a 3. pin
- Odpojovací napětí zátěže 11,8 V (12 V systémy) nebo 23,6 V (24 V systémy)
- Opětovné připojovací napětí zátěže 14,0 V (12 V systémy) nebo 28,0 V (24 V systémy)

Výstupem pro napojení zátěže lze ovládat (zapnuto / vypnuto) také vybrané typy měničů Victron, které jsou standardně napojeny přímo na baterii. Modely SINUS Phoenix 12/180, 24/180, 12/350, 24/350, modely řady SINUX Phoenix C a měnič / nabíječka MultiPlus C vyžadují zařízení Dálkové ovládání měniče, modely měničů SINUS Phoenix 12/800, 24/800, 12 / 1200 a 24/1200 toto rozhraní nepotřebují. Zapojení viz schémata ve fotogalerii.

  Technické parametry

• Pracovní napětí na baterii: 12,24V (automatické přizpůsobení)

• Maximální proud FV: 20A

• Zátěžový proud: 15A

• Automatické odpojení zátěže: 15A

• Maximální výkon FV pole při 12 V: 220W

• Maximální výkon FV pole při 24 V: 440W

• Maximální napětí FV pole naprázdno: 100V

• Maximální účinnost: 98%

• Spotřeba energie: 10 mA

• Nízké napětí při odpojení: 11,1V / 22,2V nebo 11,8V / 23,6V, nebo algoritmus Battery Life

• Nízké napětí při znovupřipojení: 13,1V / 26,2V nebo 14V / 28V, nebo algoritmus Battery Life

• Nabíjecí algoritmus: adaptivní vícestupňový

• Rozsah pracovních teplot: - 30 až + 60°C (plný výstupní výkon do 40°C)

• Vlhkost: 95%, nekondenzující

• Barva: modrá (RAL 5012)

• Svorkovnice: 6 mm2 AWG10

• Stupeň krytí: IP43 (elektronické součásti), IP 22 (připojovací součásti)

• Hmotnost: 0,6 kg

• Rozměry: 100x113x50 (výška x délka x hloubka)

  Aplikace VictronConnect

Aplikace VictronConnect umožňuje získat živé informace o stavu a konfigurovat produkty Victron.
