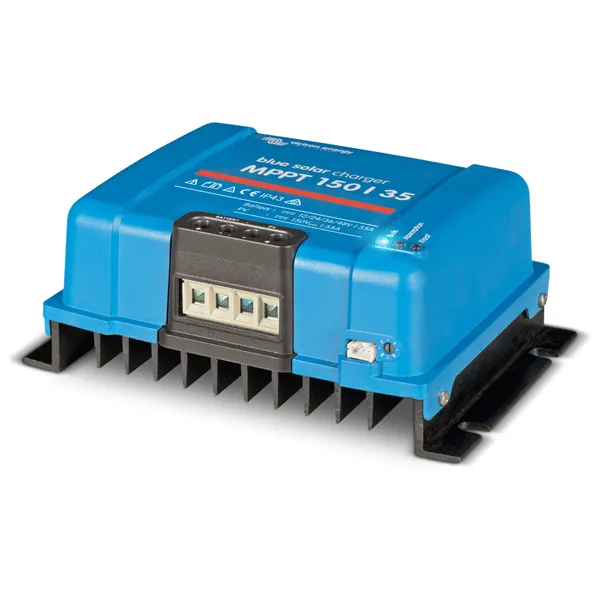

Adaptivní třístupňové nabíjení

1. rychlé nabíjení (Bulk)

2. absorpční (Absorption)

3. udržovací (Float).


Výběr z osmi předprogramovaných hodnot absorpčního a udržovacího napětí pomocí otočného přepínače. Délka absorpce je určována hodnotou napětí před začátkem nového nabíjecího cyklu (ráno). To má pozitivní vliv na plnohodnotné dobití baterie a její životnost.

Maximální povolený výkon panelu u 12 V systémů 500 Wp, u 24 V systémů 1000 Wp a u 48 V sytémů 2000 Wp. V případě překročení těchto hodnot regulátor automaticky zredukuje příchozí výkon od panelů na přijatelné hodnoty, aby se nepoškodil. Napětí z panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí až do chvíle, kdy je napětí z panelů o 1 V vyšší než napětí baterie. U 12 V baterie doporučujeme panely s minimálním počtem 32 článků a s maximálním počtem 108 článků (panely v sérii). Je tedy možné nabíjet 12V baterii i panely s pracovním napětím 24 V. U 24 V systémech doporučujeme panely s minimálním počtem 72 článků a s maximálním počtem 108 článků. Účelem je dosažení dostatečného napětí pro efektivní a plné nabíjení baterie.

BatteryLife algoritmus

Adaptivní nabíjení pro prodloužení životnosti baterie. Regulátor neustále sleduje míru nabití baterie a den za dnem postupně zvyšuje úroveň napětí, při které dojde k odpojení zátěže až do stavu, kdy je dosaženo absorpční napětí (baterie plně nabitá). Následuje opět pokles úrovně napětí, při které dochází k odpojování zátěže. Tímto způsobem může docházet cca jednou týdně k plnému dobití baterie i při snížených solárních ziscích a vyšší zátěži, což se pozitivně projeví v délce životnosti baterie. Jde o volitelnou funkci. Navíc je k dispozici i programovatelný algoritmus pro nabíjení baterie.

Světelná LED indikace

• Modrá LED dioda BULK - rozsvítí se, když je regulátor napojen na baterii
• Modrá LED dioda absorption - rozsvítí se po ukončení rychlého (bulk) nabíjení a přechodu do fáze absorpce
• Modrá LED dioda float - rozsvítí se po ukončení absorpčního nabíjení a přechodu na udržovací nabíjení.


Další vlastnosti

• Rozšířená elektronická ochrana. Ochrana proti přehřátí, ochrana proti zkratu a přepólování FV panelů.
• Automatická detekce systémového napětí 12, 24 nebo 48 V na straně baterií. Při montáži proto vždy nejprve připojte baterii a teprve následně panely.
• Vnitřní teplotní senzor pro teplotní a napěťovou kompenzaci nabíjecího napětí.

Možnost volby hodnot napětí pro odpojení a připojení zátěže

Nalevo od připojování kabeláže od baterií jsou přítomny čtyři výstupy. Kombinací jejich vzájemného propojení pomocí můstku (jumperu) docílíme žádaného způsobu odpojování / připojování zátěže a nabíjení baterie:

1. Bez můstku - volba tzv. BatteryLife algoritmus, tedy způsobu, kdy se regulátor pravidelně snaží dobít baterii do plného stavu. Připojovací a rozpojovací napětí pro zátěž není konstantní, ale mění se v závislosti na aktuální stavu nabíjení baterie. Významným způsobem prodlužuje životnost baterie zejména u systémů, kde je spotřeba energie větší v porovnání s její výrobou.
2. Můstek (jumper) vložený mezi 3. a 4. pin - Odpojovací napětí zátěže 11,1 V (12 V systémy) nebo 22,2 V (24 V systémy) - Opětovné připojovací napětí zátěže 13,1 V (12 V systémy) nebo 26,2 V (24 V systémy)
3. Můstek (jumper) vložený mezi 2. a 3. pin - Odpojovací napětí zátěže 11,8 V (12 V systémy) nebo 23,6 V (24 V systémy) - Opětovné připojovací napětí zátěže 14,0 V (12 V systémy) nebo 28,0 V (24 V systémy)

Výstupem pro napojení zátěže lze ovládat (zapnuto / vypnuto) také vybrané typy měničů Victron, které jsou standardně napojeny přímo na baterii. Modely SINUS Phoenix 12/180, 24/180, 12/350, 24/350, modely řady SINUX Phoenix C a měnič / nabíječka MultiPlus C vyžadují zařízení Dálkové ovládání měniče, modely měničů SINUS Phoenix 12/800, 24/800, 12 / 1200 a 24/1200 toto rozhraní nepotřebují. Zapojení viz schémata ve fotogalerii.

Technické parametre

• Pracovní napětí na baterii: 12, 24 nebo 48 V (automatické přizpůsobení)
• Maximální proud: 35 A
• Maximální výkon FV pole při 12V: 500 W (MPPT rozsah od 15 do 70V)
• Maximální výkon FV pole při 24V: 1000 W (MPPT rozsah od 15 do 70V)
• Maximální výkon FV póla při 48 V: 2000 W

• Maximální napětí FV pole naprázdno: 150V  (150V je absolutní maximum při nízkých teplotách, při běžné provoz doporučujeme maximálně 145V)
• Maximální účinnost: 98%
• Spotřeba energie: 0,01 mA
• Absorpční napětí: továrně nastaveno 14,4V / 28,8V / 57,6 V
• Udržovací napětí: továrně nastaveno 13,8V / 27,6V / 55,2 V
• Nabíjecí algoritmus: adaptivní vícestupňový
• Teplotní kompenzace nabíjecího napětí: -16 mV / ° C (12 V), - 32 mV / ° C (24 V)
• Ochrana:
• - Opačné zapojení polarity baterie (pojistka)
• - Zkrat na výstupu
• - Vysoká teplota
• Rozsah pracovních teplot: - 30 až + 60 °C (plný výstupní výkon do 40 °C)
• Vlhkost: 95%, nekondenzující
• Barva: modrá (RAL 5012)
• Svorkovnice: 13 mm2
• Stupeň krytí: IP43 (elektronické součásti), IP22 (připojovací součásti)
• Hmotnost: 1,25 kg
• Rozměry: 130 x 186 x 70 mm (výška x délka x hloubka)


Aplikace VictronConnect

Aplikace VictronConnect umožňuje získat živé informace o stavu a konfigurovat produkty Victron.
