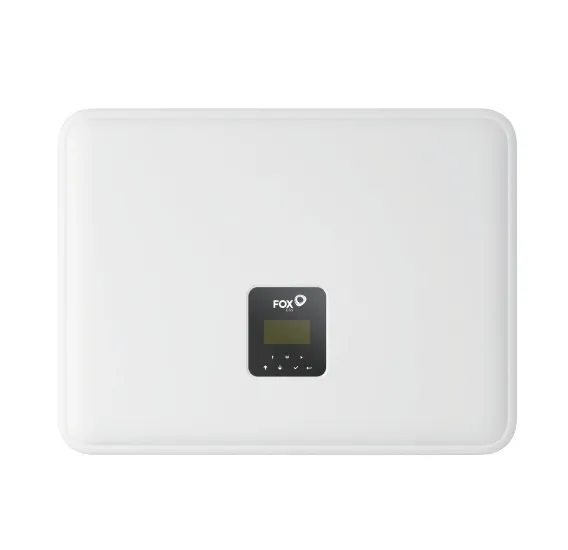

Třífázový hybridní měnič FoxESS P3-12.0-SH 12000W, 3x MPPT

Obecné

• Rozměry (Š x V x H): 600 x 450 x 226 mm
• Rozměr obalu (Š x V x H): 665 x 545 x 390 mm
• Celková hmotnost: 40 kg
• Instalace: Nástěnná
• Rozsah provozní teploty: -25 °C ~ +60 °C (s omezením výkonu při teplotách nad 45 °C)
• Skladovací teplota: -40 °C ~ +70 °C
• Relativní vlhkost skladování a provozu: 0 ~ 100 %
• Nadmořská výška: <4000 m (snížení výkonu nad 2000 m)
• Ochranná třída: I
• Stupeň krytí: IP65
• Pohotovostní režim: Ano
• Spotřeba pohotovostního režimu: 20 ~ 25 W
• Chlazení: Chlazení ventilátorem
• Stupeň hluku: <55 dB
• Topologie měniče: Neizolovaná
• Komunikační rozhraní: Ethernet, EMS (RS485), Metr, WiLAN (Wifi + LAN + Bluetooth), 4G (volitelné), DRM, Ripple Control, USB, BMS (CAN), SG Ready
• Tlačítka: Kapacitní dotykové senzory *4
• Bzučák: 1, vnitřní (EPS a uzemnění poruchy)

FV vstup

• Max. výkon pole: 24000 Wp
• Max. příkon DC: 22500 W
• Max. stejnosměrné napětí: 1000 V
• Nominální stejnosměrné provozní napětí: 620 V
• Max. vstupní proud MPPT: 20/20/20 A
• Max. MPPT zkratový proud: 25/25/25 A
• Max.MPPT vstupní výkon: 10000/10000/10000 W
• Min. provozní FV napětí: 90 V
• Rozsah napětí MPPT: 120 ~ 950 V
• Vstupní startovací napětí: 140 V
• Počet sledovačů MPP: 3
• Počet větví na MPP Tracker: 1+1+1

Baterie

• Typ baterie: Lithium-iontové baterie (LFP)
• Napětí baterie: 100 ~ 800 V
• Min. provozní napětí baterie: 100 V
• Min. napětí baterie (plná střídavá zátěž): 250 V
• Max. nabíjecí/vybíjecí proud: 50.0 A
• Komunikační rozhraní: CAN

AC výstup

• Normální střídavý proud: 12000 W
• Max. zjevné střídavé napájení: 13200 VA
• Jmenovité napětí sítě (rozsah střídavého napětí): 400/230Vac; 380/220Vac, 3L/N/PE
• Jmenovitá frekvence sítě: 50/60, ±5 Hz
• Jmenovitý střídavý proud (na fázi): 18.2 A
• Max. Střídavý proud (na fázi): 20.0 A
• Faktor výkonu: 1 (Nastavitelné od 0,8 po 0,8 zpoždění)
• THDI: <3 % @jmenovitý výkon

AC vstup

• Max. napájení střídavým proudem: 14400 VA
• Jmenovité napětí sítě (rozsah střídavého napětí): 400/230Vac; 380/220Vac, 3L/N/PE
• Jmenovitá frekvence sítě: 50/60, ±5 Hz
• Max. Střídavý proud (na fázi): 21.8 A

EPS výstup

• Max. zdánlivé střídavé napájení: 12000 VA
• Špičkový zdánlivý střídavý proud (60 s): 14400 VA
• Jmenovité výstupní napětí: 400/230Vac; 380/220Vac, 3L/N/PE
• Jmenovitá frekvence sítě: 50/60 Hz
• EPS Max. proud (na fázi): 17.4 A
• Faktor výkonu: 1 (Nastavitelné od 0,8 po 0,8 zpoždění)
• Doba přepnutí: <10 ms
• THDV: <3 % @Lineární zatížení

Účinnost

• MPPT účinnost: 99.90 %
• Max. Účinnost: 97.90 %
• Euro-Efficiency: 97.20 %

Ochrana

• Ochrana proti přepólování FV: Ano
• Ochrana baterie proti zpětnému chodu: Ano
• Ochrana proti ostrovnímu režimu: Ano
• Ochrana před zkratem na výstupu: Ano
• Ochrana proti svodovému proudu: Ano
• Detekce izolačního odporu: Ano
• Kategorie přepětí: III (strana AC), II (strana DC)
• Ochrana proti zpětnému připojení: Ano
• Ochrana proti nadměrnému proudu/ochrana proti přehřátí: Ano
• Ochrana proti přepětí DC/AC: Typ II (PV)/Typ II (AC)
• Ochrana AFCI: Volitelné
• DC přepínač: Ano
