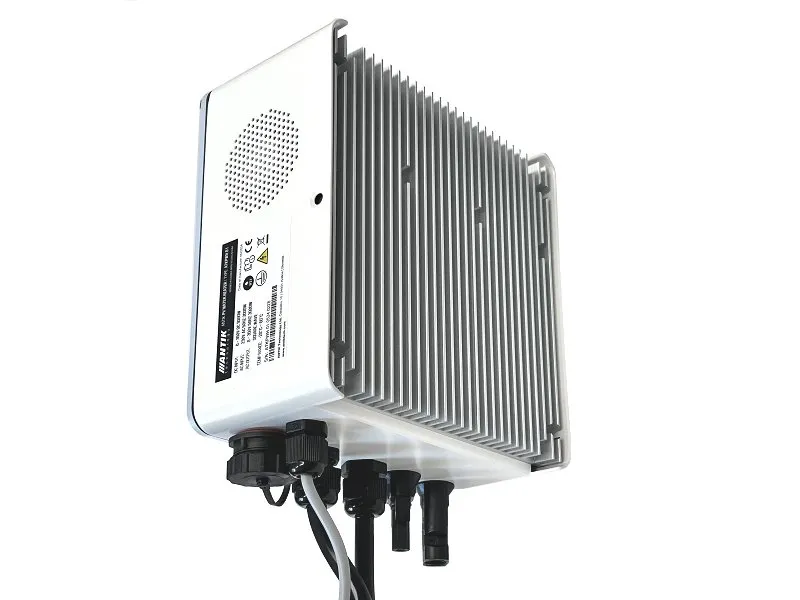

ANTIK zařízení pro solární ohřev vody GW MK48
Nejefektivnější způsob využití fotovoltaiky pro domácnosti a chaty s nejrychlejší návratností je fotovoltaický ohřev vody. Stačí namontovat fotovoltaické panely na střechu, připojit ANTIK PV Water Heater ak němu váš aktuální bojler na teplou vodu. Teplá voda bude ohřívána ze slunce, v případě že jej nebude v daný den dostatek, zařízení přepne ohřev na 230V síť.
Zařízení obsahuje MPPT měnič, který přeměňuje vstupní DC napětí na výstupní AC s frekvencí 50Hz, což je nutné ze tří důvodů:
Ochrana termostatu topného tělesa před spálením kontaktů elektrickým obloukem při odpojování zátěže, kterou protéká DC proud
Zabránění elektrolýze vody v případě nedokonalé izolace topného tělesa
Zároveň MPPT algoritmus maximalizuje aktuální výkon panelů
Kromě těchto základních výhod má zařízení tyto doplňující funkce:
Vzdálený dohled přes síť WiFi a aplikaci Antik Smart Home
Monitoring teploty vody v bojleru na dálku
Možnost zálohy ohřevu ze sítě 230V
Aktivní chlazení s ventilátorem pro zvýšení výkonu až na 3kW (ventilátor má řízené otáčky, od 40 stupňů uvnitř zařízení se začne točit na min. otáčkách, při 60 stupních jde na max. otáčkách. Pokud teplota dále stoupá, začne se omezovat výkon).
Přehledné uživatelské rozhraní
Schéma zapojení:
Pro lepší ochranu před bleskem doporučujeme doplnit pojistky a přepěťovou ochranu na vodiče vedoucí od solárních panelů do zařízení.
Mobilní aplikace
Pomocí mobilní aplikace ANTIK Smart Home je možné:
Sledovat veličiny:
Okamžité hodnoty napětí panelů, proudu a výkonu
Teplota vody v bojleru / akumulační nádrži
Teplota zařízení - Denní vyrobená energie
Celková vyrobená energie
Graf výkonu a teploty vody s roční historií
Aktuální mód činnosti (síť, solar, off)
Nastavovat veličiny:
Omezit maximální výkon
Nastavit požadovanou teplotu vody
Nastavit čas pro přepnutí ohřevu na 230V
Zapnout / Vypnout měnič

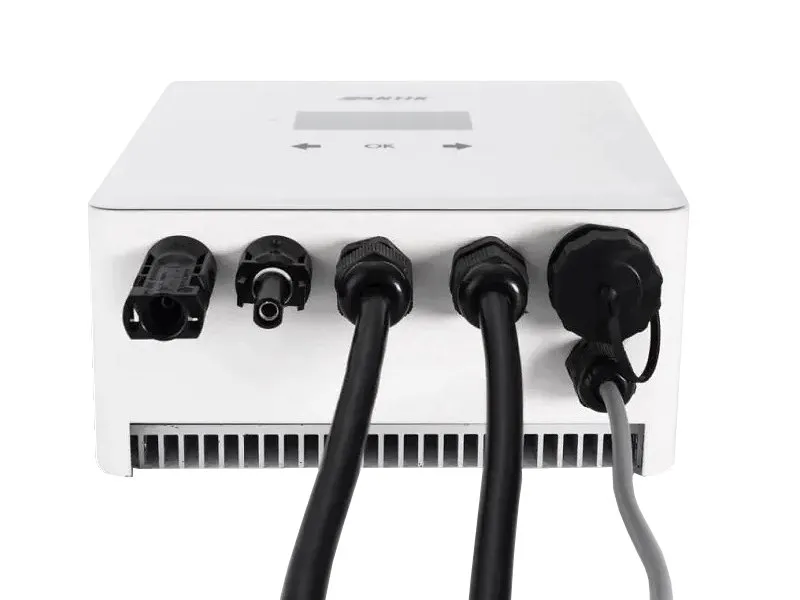

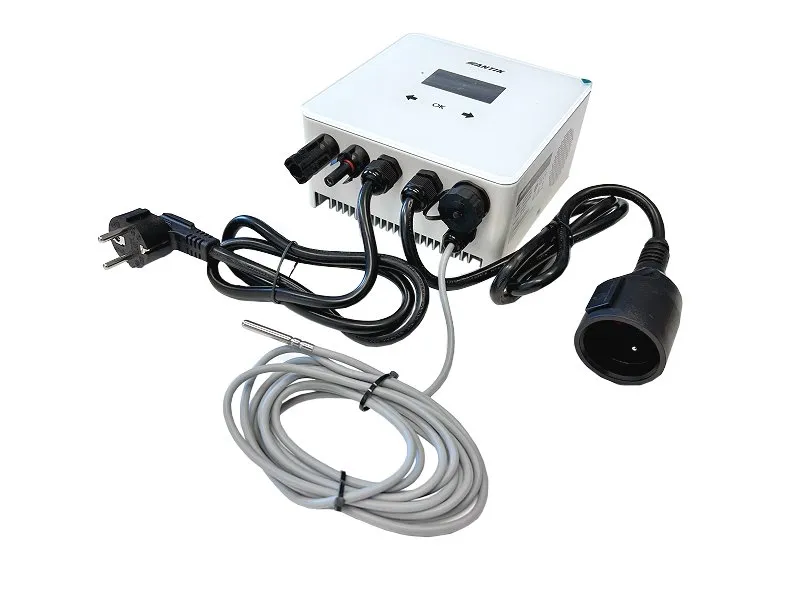

Konektory a ovládání
1. Vstup + od FV panelů
2. Vstup – od FV panelů
3. Vstup 230VAC ze sítě
4. Výstup AC do odporového topného tělesa
5. Vstup pro čidlo teploty vody v bojleru (akumulační nádrži)
1. Indikační LED provozního stavu
2. Dotykové klávesy
3. Grafické OLED display
Technické parametry
AC vstup | 230VAC, max. 16A |
DC vstup | 20-400VDC, max.15A |
AC výstup | 0 – 250VAC 50Hz |
MPPT měnič | Maximální výkon 2000W |
Uživatelské rozhraní | 2.5” OLED displej, dotyková tlačítka |
Komunikační rozhraní | RS485 |
Rozměry a hmotnost | 160x160x80mm |
Způsob montáže | Nástěnná montáž pomocí přibalené konzoly |
Provozní teplota | -20 až +60°C |
Provedení | IP44 |
