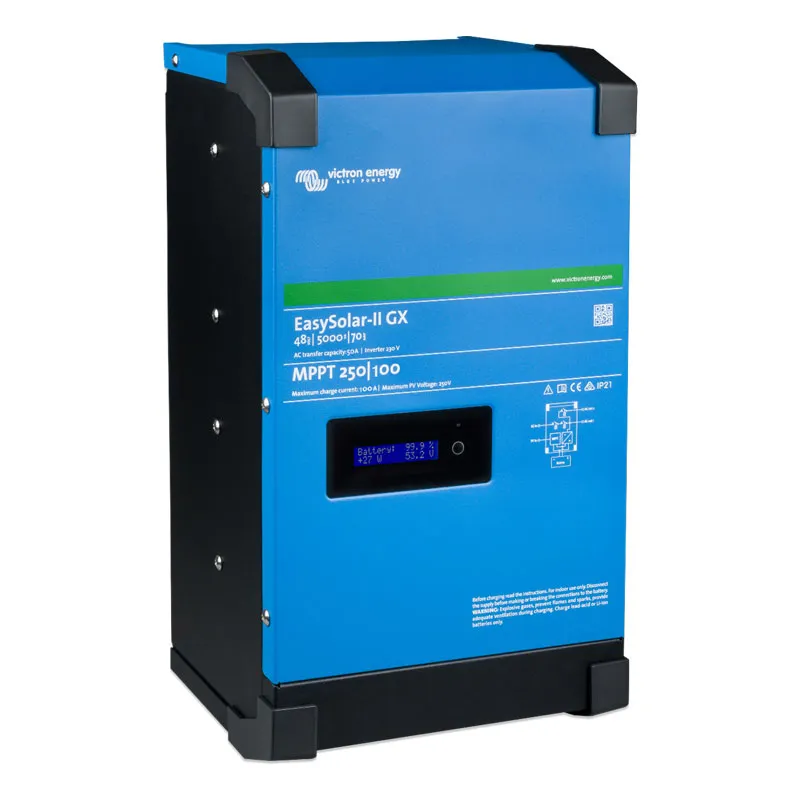

Hybridní solární jednotka EasySolar-II 48/5000/70-50 MPPT 250/100 GX

EasySolar-II 5000 pomáhá k vyšší míře energetické nezávislosti na rozvodné síti. Slučuje měnič / nabíječku, solární MPPT regulátor a rozvody střídavého AC proudu včetně jištění do jednoho kompaktního zařízení.

Snadno se instaluje, je nenáročný na prostor a minimalizuje nutnou kabeláž. Sofistikovaně a automaticky upřednostňuje využívání vyrobené solární energie a minimalizuje odběry z rozvodné sítě.

Je určen pro napájení 230V AC jednofázových spotřebičů.

Vše v jednom zařízení

• Zařízení Victron EasySolar-II GX integruje následující prvky:
• Měnič / nabíječ Multiplus-II 48V / 5000VA / 70-50A
• SmartSolar MPPT 250/100-Tr solární regulátor nabíjení

• Zařízení GX s displejem 2 x 16 znaků

• Tyto prvky se spojují dohromady uvnitř jedné jednotky a to velmi zjednodušuje většinu instalací a šetří čas a peníze.


Základní informace

• EasySolar - solární systém s podporou vlastní spotřeby
• Minimalizuje odběr energie z rozvodné sítě a upřednostňuje vyrobenou a naakumulovanou solární energii
• Maximálně solární zisky díky rychlému MPPT solárnímu regulátoru

• Robustní a odolný čistě sinusový měnič DC / AC

• Bezobslužný plně automatizovaný chod

• Velmi rychlé připojení k rozvodné síti při přetížení nebo při vybité baterií

• Funkce GridAssist - při přetížení odebírá ze sítě pouze energii, kterou nedokáže dodat ze svých zdrojů

• Odolný "blackoutu" - pracuje zcela nezávisle na rozvodné síti

• Podle nastavení umožňuje pracovat bez dodávek / s dodávkou solárních přebytků do rozvodné sítě

• Jednoduchá a rychlá instalace bez nutnosti dodatečného nastavování

• Možnost vizualizace aktuálního provozního stavu vč. dlouhodobých statistik přes internet zdarma a na integrovaném zařízení ColorControl GX

• Jednoduchá a rychlá instalace bez nutnosti dodatečného nastavování

• Záruka 5 let​


Oblast použití

Komplexní multifunkční řešení pro rodinné domy, rekreační objekty, chaty a podobně. Systém zvyšuje vaši energetickou nezávislost vlastní vyrobenou elektřinou a napájí energií spotřebiče iv případě výpadků dodávek standardní rozvodné sítě (blackout). Solární systém EasySolar je určen zejména pro provoz s dostupnou rozvodnou sítí s omezeným rozsahem výpadků dodávek energie. Může však fungovat i v kombinaci se záložním zdrojem typu generátor nebo i zcela v autonomním režimu tzv. ostrovní provozu bez doplňkového zdroje energie. Pro EasySolar není problém ani přítomnost dalšího zdroje energie jako větrné turbíny nebo existujícího solárního systému napojeného na společnou baterii a fungující nezávisle na EasySolaru (například při rozšíření stávajících malých FV systémů). EasySolar není určen k rozšíření stávajících síťových elektráren.

Popis

EasySolar funguje jako centrální jednotka. Přímo na ní se připojují fotovoltaické panely - zdroj solární energie, baterie pro skladování energie, přípojka rozvodné sítě jako záložní zdroj a spotřebiče. Chod a celkové fungování řídí vnitřní sofistikovaná logika. Jde o kompaktní zařízení dva v jednom spojující zařízení měnič / nabíječku (MultiPlus), solární MPPT regulátor a vzdálený monitoring.

Měnič / nabíječka odebírá vyrobenou energii přímo ze solárního systému a / nebo energii uloženou v baterii, přeměňuje ji na střídavý proud a napájí připojené 230 V AC spotřebiče. V nejnutnějších případech využívá i energii z distribuční sítě (nebo jiného zdroje, například generátoru).

Solární MPPT regulátor maximalizuje množství vyrobené energie z fotovoltaických panelů, předává energii měniči / nabíječce pro napájení spotřebičů a přebytky energie ukládá do baterie pro její budoucí využití v čase nedostatku solární energie (například v noci).

Technické parametry

Regulátor nabíjení

• Maximální proud: 100A
• Max. výkon PV: 5800W
• Max. napětí PV naprázdno: 250V

• Max. účinnost: 99%

• Vlastní spotřeba: 20mA

• Nabíjecí napětí absorption: 57,6V

• Nabíjecí napětí float: 55.2V

• Nabíjecí algoritmus: vícestupňový adaptivní

• Teplotní kompenzace: -16mV / °C​


Obecné vlastnosti

• Provozní teplota: -40°C do + 55°C
• Vlhkost: max 95%
• Materiál a barva: Hliník (modrá RAL 5012)

• Stupeň ochrany: IP21

• Připojení baterie: 4x M8 (2x plus, 2x mínus)

• PV připojení: 2 sady M6

• Hmotnost: 38,6kg

• Rozměry: 604 x 323 x 253mm​


Měnič napětí

• Vstupní napětí rozsah: 38 - 66V
• Výkon při 25 ° C: 5000VA / 4000W
• Výkon při 40 ° C: 3700W

• Výkon při 65 ° C: 3000W

• Špičkový výkon: 9000W

• Max. účinnost: 96%​


Nabíječka

• Vstupní rozsah napětí: 187-265V AC
• Frekvence: 45 - 65Hz
• Nabíjecí napětí při režimu absorption: 57.6V

• Nabíjecí napětí při režimu float: 55,2V

• Skladováním režim: 52,8V

• Nabíjecí proud hluboko cyklické baterie: 70A

• Programovatelné relé: Ano​


Zapojení

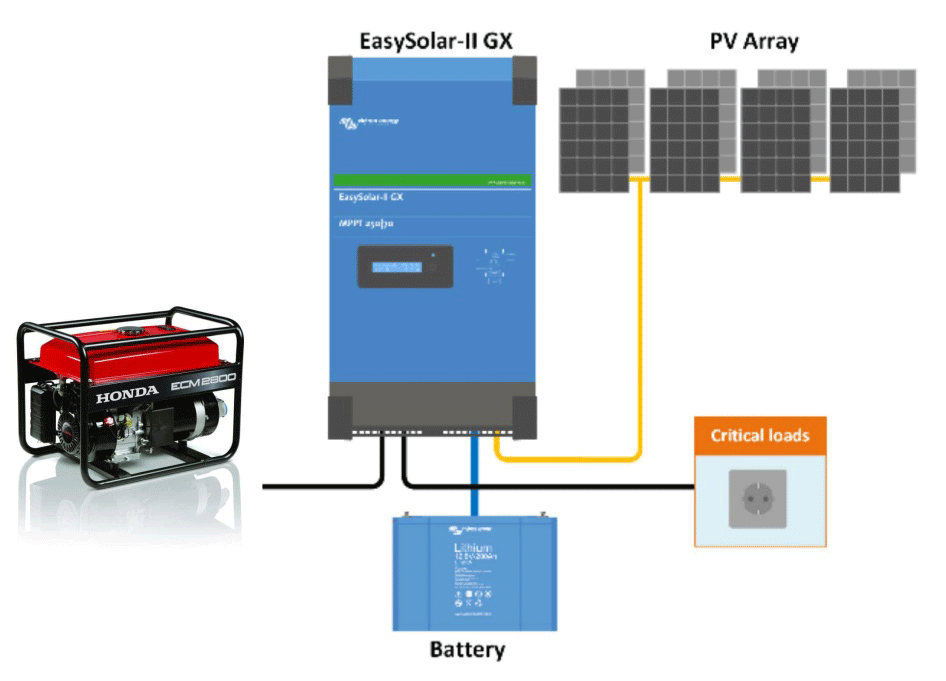

Ostrovní provoz

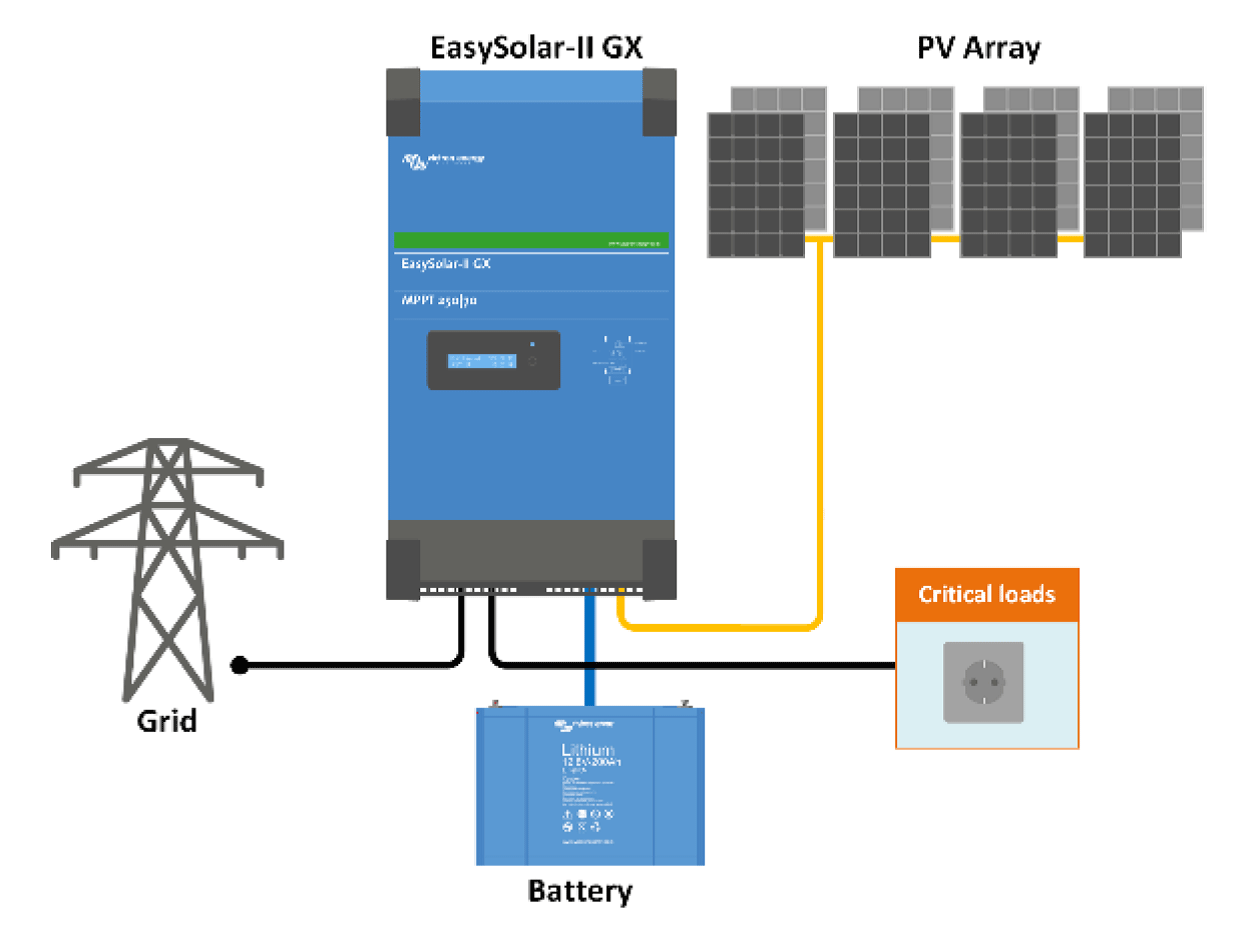

Sériové připojení k distribuční síti

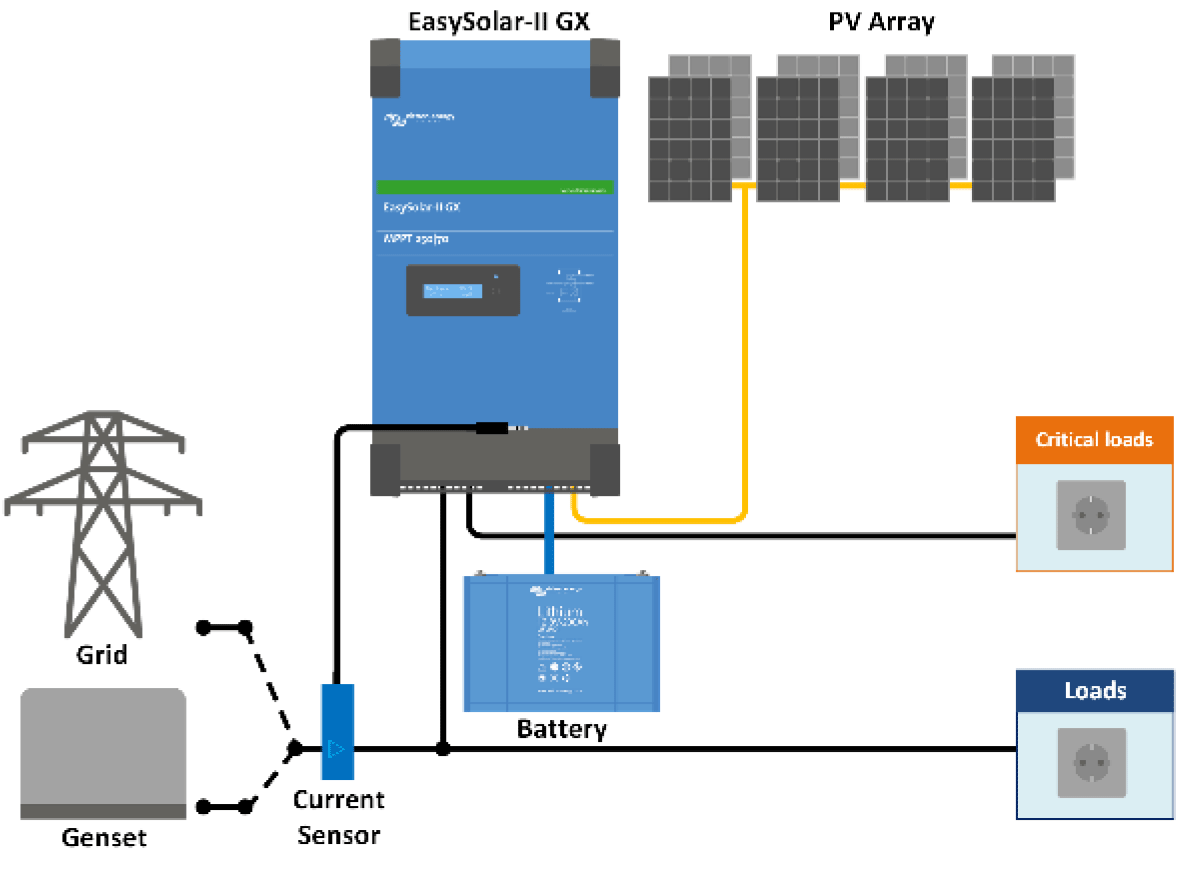

Paralelní připojení k distribuční síti
