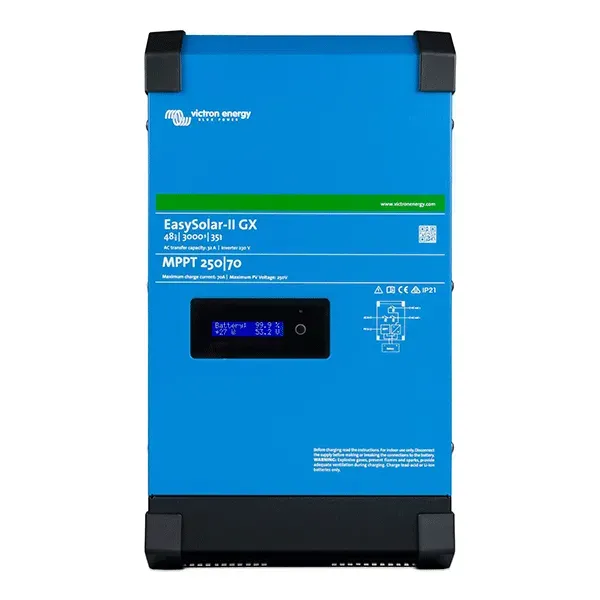

Hybridní solární jednotka EasySolar-II 48/3000 / 35-32 MPPT 250/70 GX

Hybridní solární jednotka EasySolar-II 48/3000 / 35-32 MPPT 250/70 GX
Popis produktu
Hybridná solárna jednotka EasySolar-II 48/3000/35-32 MPPT 250/70 GX
EasySolar-II 3000 pomáhá k vyšší míře energetické nezávislosti na rozvodné síti. Slučuje měnič / nabíječku, solární MPPT regulátor a rozvody střídavého AC proudu včetně jištění do jednoho kompaktního zařízení.
Snadno se instaluje, je nenáročný na prostor a minimalizuje nutnou kabeláž. Sofistikovaně a automaticky upřednostňuje využívání vyrobené solární energie a minimalizuje odběry z rozvodné sítě.
Je určen pro napájení 230V AC jednofázových spotřebičů.
Vše v jednom zařízení
- Zařízení Victron EasySolar-II GX integruje následující prvky:
- Měnič / nabíječ Multiplus-II 48V / 3000VA / 35-32A
- SmartSolar MPPT 250/70-Tr solární regulátor nabíjení
- Zařízení GX s displejem 2 x 16 znaků
- Tyto prvky se spojují dohromady uvnitř jedné jednotky a to velmi zjednodušuje většinu instalací a šetří čas a peníze.
Základní informace
- EasySolar - solární systém s podporou vlastní spotřeby
- Minimalizuje odběr energie z rozvodné sítě a upřednostňuje vyrobenou a naakumulovanou solární energii
- Maximálně solární zisky díky rychlému MPPT solárnímu regulátoru
- Robustní a odolný čistě sinusový měnič DC / AC
- Bezobslužný plně automatizovaný chod
- Velmi rychlé připojení k rozvodné síti při přetížení nebo při vybité baterií
- Funkce GridAssist - při přetížení odebírá ze sítě pouze energii, kterou nedokáže dodat ze svých zdrojů
- Odolný "blackoutu" - pracuje zcela nezávisle na rozvodné síti
- Podle nastavení umožňuje pracovat bez dodávek / s dodávkou solárních přebytků do rozvodné sítě
- Jednoduchá a rychlá instalace bez nutnosti dodatečného nastavování
- Možnost vizualizace aktuálního provozního stavu vč. dlouhodobých statistik přes internet zdarma a na integrovaném zařízení ColorControl GX
- Jednoduchá a rychlá instalace bez nutnosti dodatečného nastavování
- Záruka 5 let
Oblast použití
Komplexní multifunkční řešení pro rodinné domy, rekreační objekty, chaty a podobně. Systém zvyšuje vaši energetickou nezávislost vlastní vyrobenou elektřinou a napájí energií spotřebiče iv případě výpadků dodávek standardní rozvodné sítě (blackout). Solární systém EasySolar je určen zejména pro provoz s dostupnou rozvodnou sítí s omezeným rozsahem výpadků dodávek energie. Může však fungovat i v kombinaci se záložním zdrojem typu generátor nebo i zcela v autonomním režimu tzv. ostrovní provozu bez doplňkového zdroje energie. Pro EasySolar není problém ani přítomnost dalšího zdroje energie jako větrné turbíny nebo existujícího solárního systému napojeného na společnou baterii a fungující nezávisle na EasySolaru (například při rozšíření stávajících malých FV systémů). EasySolar není určen k rozšíření stávajících síťových elektráren.
Popis

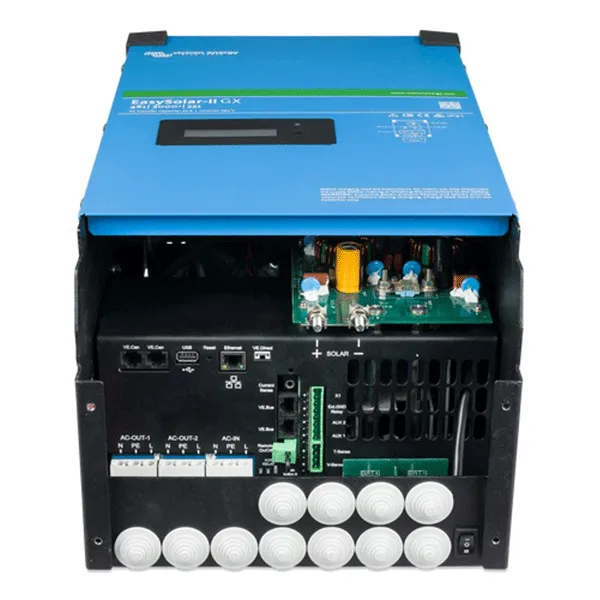

EasySolar funguje jako centrální jednotka. Přímo na ní se připojují fotovoltaické panely - zdroj solární energie, baterie pro skladování energie, přípojka rozvodné sítě jako záložní zdroj a spotřebiče. Chod a celkové fungování řídí vnitřní sofistikovaná logika. Jde o kompaktní zařízení dva v jednom spojující zařízení měnič / nabíječku (MultiPlus), solární MPPT regulátor a vzdálený monitoring.
Měnič / nabíječka odebírá vyrobenou energii přímo ze solárního systému a / nebo energii uloženou v baterii, přeměňuje ji na střídavý proud a napájí připojené 230 V AC spotřebiče. V nejnutnějších případech využívá i energii z distribuční sítě (nebo jiného zdroje, například generátoru).
Solární MPPT regulátor maximalizuje množství vyrobené energie z fotovoltaických panelů, předává energii měniči / nabíječce pro napájení spotřebičů a přebytky energie ukládá do baterie pro její budoucí využití v čase nedostatku solární energie (například v noci).
Upozornění:
Hybridní měnič nemusí správně pracovat, pokud má objekt staré zapojení
rozvodů elektřiny, které se označuje pod zkratkou TN-C.
Vysvětlení: Neutrální (N) a ochranný vodič (PE), jsou sloučeny do jednoho řidiče (PEN). Zároveň upozorňujeme, že problémy mohou nastat i při nové instalaci. Doporučujeme proto tento model používat hlavně na ostrovních aplikacích.
Technické parametry
Regulátor nabíjení
- Maximální proud: 70A
- Max. výkon PV: 4000W
- Max. napětí PV naprázdno: 250V
- Max. účinnost: 99%
- Vlastní spotřeba: 20mA
- Nabíjecí napětí absorption: 57,6V
- Nabíjecí napětí float: 55.2V
- Nabíjecí algoritmus: vícestupňový adaptivní
- Teplotní kompenzace: -16mV / °C
Obecné vlastnosti
- Provozní teplota: -40°C do + 55°C
- Vlhkost: max 95%
- Materiál a barva: Hliník (modrá RAL 5012)
- Stupeň ochrany: IP21
- Připojení baterie: 4x M8 (2x plus, 2x mínus)
- PV připojení: 2 sady M6
- Hmotnost: 26kg
- Rozměry: 499 x 268 x 237 mm
Měnič napětí
- Vstupní napětí rozsah: 38 - 66V
- Výkon při 25 ° C: 3000VA / 2400W
- Výkon při 40 ° C: 2200W
- Výkon při 65 ° C: 1700W
- Špičkový výkon: 5500W
- Max. účinnost: 95%
Nabíječka
- Vstupní rozsah napětí: 187-265V AC
- Frekvence: 45 - 65Hz
- Nabíjecí napětí při režimu absorption: 57.6V
- Nabíjecí napětí při režimu float: 55,2V
- Skladováním režim: 52,8V
- Nabíjecí proud hluboko cyklické baterie: 35A
- Programovatelné relé: Ano
Zapojení
Ostrovní provoz
Sériové připojení k distribuční síti
Paralelní připojení k distribuční síti
Parametry
Technické parametry
Výrobce | Victron Energy |
---|---|
Výrobce | Victron Energy |
Max. vstup FV | 4000 |
Maximálny príkon | 3000 |
Typ | Hybridný |
