U-f guard napěťová a frekvenční ochrana - HDO (nový model)

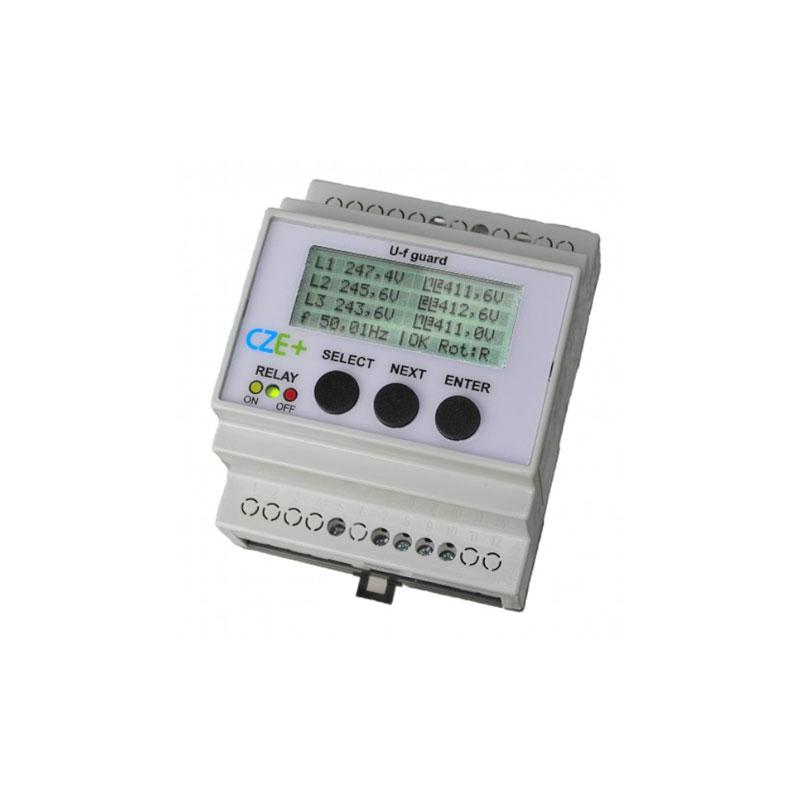

Napěťová a frekvenční ochrana U-f guard - HDO

Třístupňová síťová ochrana pro 3-fázové i 1-fázové soustavy se sledováním frekvence, fázových nebo sdružených napětí. Navíc přístroje v prodeji od 1. 2. 2020 lze použít i jako náhradu za jednostupňové nebo dvoustupňové ochrany pokud se nastaví v menu na měření v módu jedno nebo dvou stupňů měření, aby přístroje neměřily v prvním stupni nadpětí agregované hodnoty 10 minutových intervalů.

Rozsah vypínacích napětí a frekvencí i reakční čas lze jednoduše nastavit pomocí podsvíceného displeje a jednoduchého menu. Měření parametrů sítě je možné nastavit buď pro třífázovou nebo jednofázovou soustavu, kde není požadována přítomnost všech tří fází.

Síťovou ochranu lze nastavit pro měření v jednom, dvou nebo třech stupních. Při nadpis prvního stupně je po nastavení reakční doby 3 s přístroj automaticky nastaven pro agregaci dle ČSN EN 61000-4-30 třídy S.

Bílé LED podsvícení umožňuje sledovat zobrazované hodnoty i v místech instalace, kde by jinak byla špatná viditelnost. Stav sepnutí relé je navíc indikován přídavnou dvoubarevnou LED. Zařízení také ukládá chybové stavy do paměti a pomocí displeje je možné zobrazit počet jednotlivých chyb. Dále se ukládá čas, po který je zařízení v provozu. Třetím ukládaným údajem je čas, po který je odpojen kontakt relé, ovládající výkonový spínací prvek.

Predĺženie doby odopnutí kontaktov výstupného relé od okamihu detekcie chyby v sieti a to až 30 minút od posledne zaznamenaného prekročenia napätia alebo frekvencie. Nie je teda nutné ochranu v elektroinštalácii dovybavovať časovacím relé pri požiadavke dlhých časov pre odpojenie výkonového zariadenia.

Technické parametry

• Rozsah měřicího napětí: 160 - 300 Vac / 150 - 485 Vac, 40 - 300 Vac / 80 .. 485 Vac volitelně na obj.
• Napájecí napětí, příkon: 150 - 300 Vac, 50 Hz ± 10%, <3W, rozšíření podpětí od 40 Vac 0,5 s volit. na obj.
• Stupně nastavení ochrany: jednofázové nebo třífázové, volba měření v 1, 2 nebo 3 stupních
• Rozsah nastavení napěťové ochrany, přesnost měření: 160 Vac - 276 Vac (mer. L proti N) ± 0,5% S tr. , Alt. 100 Vac - 288 Vac volitelně na objednávku, 280 Vac - 485 Vac (mer. L proti L) ± 0,5% S tr.
• Rozsah nastavení frekvenční ochrany, rozsah zobrazení, přesnost měření: 46,00 - 54,50 Hz, 46,000 - 54,500 Hz, ± 0,005 Hz​


Sledovací doba - časové měřící okno, krok nastavení

• 1. stupeň: podpětí 0,040 - 2 s, krok 20 ms, nadpětí 0,040 - 3,2 s, krok 20 ms, pod / nadfrekvencia: 0,040 - 0,6 s, krok 20 ms
• 2. stupeň: podpětí 0,040 - 2 s, krok 20 ms, nadpětí 0,040 - 1 s, krok 20 ms, pod / nadfrekvencia: 0,040 - 0,6 s, krok 20 ms
• 3. stupeň: nadpětí 0,100 s při volbě 276 nebo 287 V
• Měření napěťové asymetrie: 1 - 20%, po 1%, vel. Kroku 1% z Un = 230 V
• Vstupní kontakt pro vodič signálu od zařízení hromadného dálkového ovládání: požadovaná impedance připojovaného vodiče menší než 1 kOhm při měření mezi vodičem N a vodičem signálu od dekodéru HDO při sepnutém stavu vnitřního relé dekodéru, reakční doba: < 20 ms


Výstupní kontakty- elektromechanické relé

• Zákl. verze jednopólový odpínač: 6 A / 250VAC
• Rychlost odezvy: <10 ms
• Max. počet sepnutí: 105 při men. hodnotách
• Nastavitelný čas setrvání znovuzopnutia kontaktů relé od okamžiku odeznění chyby sítě nastavitelné od: 5 s do 30 min, krok 1 s
• Zaznamenávání data a času přepnutí kontaktů elektromech. relé: podrobné údaje o 14 posledních detekovaných odpojení
• Hodiny: nastavitelný kalendář s přesností hodin ± 1 min / měs, po odepnutí napájení si přístroj uchovává čas díky vnitřní baterii (> 5 let)
• Pracovní teplota, vzdušná vlhkost: -20 ° C .. + 60 ° C, 95% <0,02% / ° C
• Teplota skladování, vzdušná vlhkost: -30 ° C .. + 70 ° C, 95% (nekondenzující)
• Průřez vodičů na svorky max .: 2,5 mm2
• Pouzdro přístroje: materiál ABS, samozhášivý podle normy UL94-V1
• Montáž: symetrická lišta 35 mm, šířka 70 mm (4 moduly)
• Zobrazení: LCD displej, podsvícení, dvoubarevná LED pro indikaci stavu relé
• Elektrická životnost relé, přístroje: 105 sepnutí při jmenovitém výkonu, celková životnost> 40000 hodin
• Způsob ovládání, nastavení, normy: 3 tlačítka, přístup přes čtyřmístné heslo, na zvláštní objedn. lze přiřadit unikátní heslo, EN 60255-1; 60255-127; 61010-1, 2-201; 61000-4-30 ve třídě S; 50438; 50160 třída 2​
