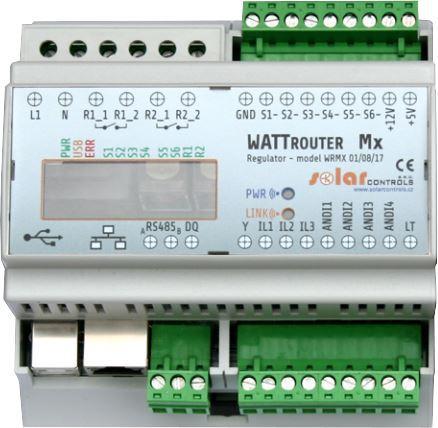

WATTrouter Mx 100A - Samostatný regulátor

WATTrouter Mx 100A - Samostatný regulátor

WATTrouter Mx je sofistikovaný programovatelný regulátor pro optimalizaci vlastní spotřeby pro objekty s FVE. Proudový rozsah měření je 3x20A, trvalého zatížení 3x100A. V případě správného zapojení, regulátor optimalizuje využívání energií z FVE.

WATTrouter Mx obsahuje 6 SSR výstupů s možností regulace tepelných spotřebičů nebo PWM řízení. Mx také nabízí 2 reléové výstupy.

Díky tomu, že WATTrouter Mx nabízí možnost rozšíření o bezdrátový modul SC-Gateway, dokonalejší časové plány, víceúčelové vstupy ANDI, integrovanou MicroSD kartu, snazší demontáž díky rozpojitelným svorkovnicím, aj. Je WATTrouter Mx vhodný i pro nejnáročnější aplikace.

  Hlavní parametry

• Napájecí napětí 230V~, 50Hz
• Spotřeba el. energie - režim stand-by ( VA ) více než 3
• Spotřeba el. energie - 1 reléový výstup ( W ) 0,4
• Spotřeba el energie - všechny výstupy sepnuté a zatížené max. dovolenými proudy 4W ( do této hodnoty nejsou započteny spínací ztráty výkonových SSR )
• Proudový měřící rozsah 0-100A~ ( ±5% ), 50Hz ( ±5% )
• Napěťový měřící rozsah 230V~ ( ±5% ), 50Hz ( ±5% )
• Proudová zatíženost měřícího modulu 0-125A~ ( ±5% ), 50Hz ( ±5% )
• Přesnost měření činného výkonu 5% ±0,05kW

  Dynamické charakteristiky

• Perioda měření výkonu ( efektivní hodnoty ) typ. 600ms ( vč. průměrování sepnutých SSR )
• Doba přeběhu regulace SSR výstupu ve funkci plynulé regulace typ. 3s ( z 0 na 100% výkonu a naopak )
• Zpoždění sepnutí reléového výstupu Programovatelné ( min. 2s )
• Zpoždění vypnutí reléového výstupu Programovatelné ( min. 2s )

  Ostatní parametry

• Max. průměr vodičů zapojených do svorek 2,5 mm
• Max. průměr vodičů provlečených měřícími transformátory 14 mm ( vč. izolace )
• Vzdálenost měřícího modulu a regulátoru méně než 2m ( delší přívody jsou možné, ale snižují přesnost přibližně o 0,2% na 2m )
• Vzdálenost regulátoru a polovodičového relé méně než 10 m
• Kategorie přepětí : lll
• Elektrická pevnost 4 kV / 1 min ( napájení (L1, N) a rozpojitelnými svorkovnicemi, mezi napájením a reléovými výstupyR1 a R2 navzájem, mezi napájením a komunikačními rozhraními )
• Teplotní rozsah provozu -20 až + 40 °C
• Teplotní rozsah skladování -40 až +80 °C
• Jištění B6A
• Krytí Regulátor i měřící modul: IP20
• Rozměry ( Š x V x H ) Regulátor: 106 x 110 x 64 mm (6M)
  Měřící modul : 91 x 90 x 65 mm (4M)
• Hmotnost Regulátor : 400g
  Měřící modul : 250g
• Baterie pro zálohování reálného času CR2032 lithium, výdrž obvykle více než 6 let
