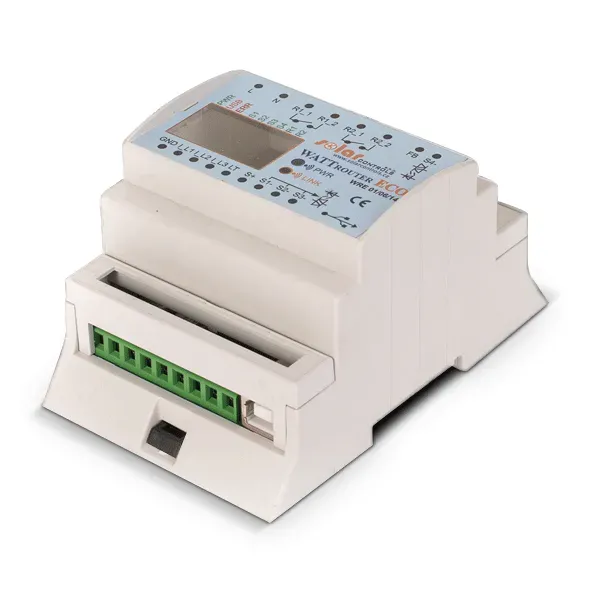

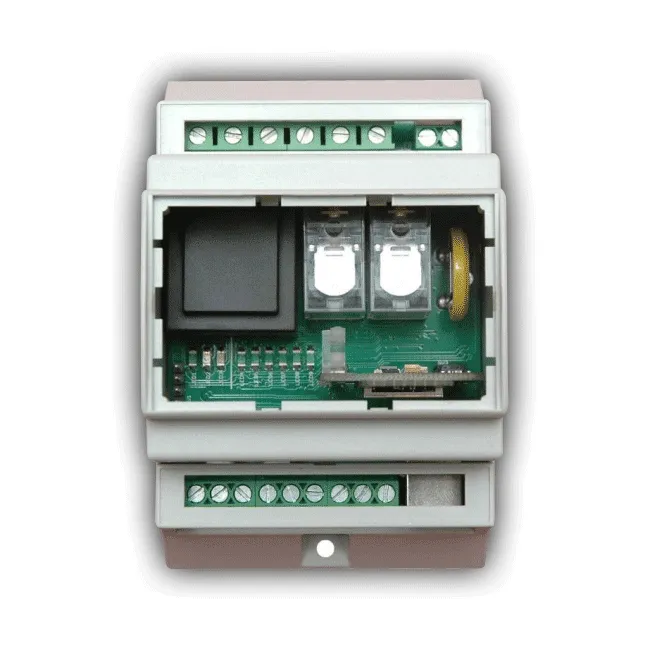

Regulátor WATTrouter ECO bez měřícího modulu

WATTrouter ECO je ideální volbou pro uživatele, kteří nechtějí do regulace přebytků investovat spoustu peněz a potřebují spolehlivý a funkční produkt.

  WATTrouter ECO je programovatený regulátor pro optimalizaci vlastní spotřeby pro objekty s instalovanou fotovoltaickou elektrárnou.

Proudový rozsah měření je 3x20A, trvalého zatížení 3x40A. Po správné instalaci a nastavení, regulátor dokonale optimalizuje využití přebytků energie vyrobených pomocí vaší FVE. Návratnost zařízení dle výkonu FVE a možnostem využití vyrobené energie může být jen 4 měsíce!

  WATTrouter ECO je naprosto bezhlučný, protože výkonové triaky známé z WATTrouteru CWx byly nahrazeny SSR výstupy, na které se připojují pasivně chlazené výkonové SSR relé. Jsou tedy k dispozici celkem 4 SSR výstupy. Tímto odpadají problémy s hlukem ventilátoru, prašností a dále s nutností opravy regulátoru, při případném poškození výkonových triaků zkratem. Výkonovou SSR lze dimenzovat podle proudové zatížitelnosti a možností chlazení.

WATTrouter ECO zajišťuje následující funkce:

• Třífázové nepřímé měření velikosti proudu.
• Jednofázová detekce napětí pro určení směru proudu na L1 a softwarová detekce pro určení směru proudu na L2 a L3.
• Vyhodnocení činných výkonů v jednotlivých fázích pro stanovení přebytku vyrobené energie.
• Regulace podle součtu výkonů (sumárního přebytku) ze všech tří fází nebo podle přebytku v každé fázi.
• Spínání až 6 interních výstupů (2 reléových a 4 SSR výstupů) podle nastavitelných priorit.
• Spínání až 6 bezdrátových výstupů podle nastavitelných priorit (pouze v případě použití modulu SCGateway)
• Optimální využití přebytků z FVE v SSR výstupech proporcionálním synchronním spínáním ohmické zátěže v souladu s evropskými normami EN 61000-3-2 a EN 61000-3-3.
• Velmi krátká průměrná dynamická odezva regulátoru (do 10 s)
• Volitelný program CombiWATT pro spínání zátěží v kombinovaném režimu přebytek FVE + nízký tarif (vhodný především pro ohřev TUV a např. i pro bazénové filtrace).
• Vstup pro signál nízkého tarifu (noční proud) pro funkci CombiWATT (kombinovaný režim provozu).
• 1 vstup pro připojení pulzního výstupu externího elektroměru, který může měřit jakékoli výkony, naměřené hodnoty jsou zobrazovány v aplikaci WATTconfig ECO.
• Oddělený měřicí modul a regulátor pro snadnější instalaci do stávajících domovních rozvodů.

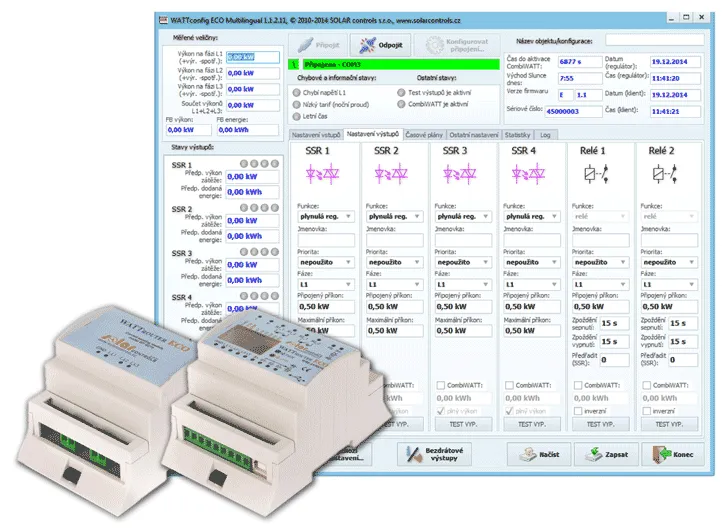

• Software WATTconfig ECO pro MS Windows XP a vyšší zajišťuje komfortní nastavení a sledování činnosti regulátoru pomocí rozhraní USB.
• Modul reálného času zálohovaného lithiovou baterií pro pokročilé řízení výstupů i funkce CombiWATT.
• Časové plány pro výstupy.
• Denní, týdenní, měsíční a roční statistiky výroby, přebytků a spotřeby (pouze s aktivovanou SW nadstavbou).
• Režim PWM pro výstupy umožňující plynulou regulaci výkonu vhodných typů tepelných čerpadel, klimatizací nebo nabíječů baterií (pouze s aktivovanou SW nadstavbou).
• Možnost aktualizace firmwaru.

  Ke zprovoznění plynulé regulace spotřebiče (např. Bojler) podle přebytku, je u WATTrouteru ECO vždy nutné dokoupit alespoň jedno výkonové polovodičové relé - SSR.

Pro WATTrouter ECO jsou dále dostupné volitelné softwarové nadstavby. Ty zahrnují některé funkce, které lze nalézt ve standardním vybavení WATTrouteru M. Tyto volitelné funkce lze zakoupit dodatečně a aktivovat v regulátoru.

WATTrouter se skládá z měřícího modulu a vlastního regulátoru. Nastavení regulátoru se provádí z osobního počítače (notebook, mininotebook, popř. Stolní PC) pomocí USB rozhraní.

  Technické parametry

• Proudový měřicí rozsah : 0 – 20A
• Proudová zatížitelnost měřicího modulu: 0 – 40A
• Vzdálenost regulátoru a polovodičového relé: <10 m
• Pracovní poloha: libovolná
• Upevnění Regulátor: DIN 35mm nebo 2 šrouby s půlkulatou či zápustnou hlavou o průměru do 6mm.
• Měřicí modul: DIN 35mm nebo 1 šroub s půlkulatou či zápustnou hlavou o průměru do 6mm
• Kategorie přepětí: III
• Elektrická pevnost: 4 kV/1 min (napájení (L1, N)-výstup, výstup – výstup, napájení – proudový vstup, SSR výstup aj. (GND,I_L…, LT,FB…,S+,S1-,S2-, S3-, S4-))
• Stupeň znečištění: 2
• Teplotní rozsah provozu: -20°C až +40°C
• Teplotní rozsah skladování: -40°C až +80°C
• Jištění: B6A
• Krytí: regulátor i měřicí modul: IP 20
• Rozměry: 70x110x64mm
• Měřicí modul: 70x110x64mm
• Hmotnost regulátora: 350g
• Měřicí modul: 100g
• Hlučnost: (včetně výkonových SSR) Pouze pasivní chlazení, u výkonových SSR je nutné zajistit dostatečný odvod tepla.
• Baterie pro zálohování reálného času: CR2032 lithium, výdrž obvykle >6 let
• Záruční doba: 24 měsíců
• Napájecí napětí: 230V, 50Hz
• Spotřeba elektrické energie : režim stand-by <3VA
• Spotřeba elektrické energie: 1 reléový výstup 0,4W
• Spotřeba elektrické energie: všechny výstupy sepnuté a zatížené max. dovolenými proudy: 4W (do této hodnoty nejsou započteny spínací ztráty výkonových SSR)
• Proudový měřicí rozsah: 0-20A (±5%), 50Hz (±5%)
• Napěťový měřicí rozsah: 230V (±5%), 50Hz (±5%)
• Proudová zatížitelnost měřicího modulu: 0-40 A (±5 %), 50 Hz (±5 %)
• Přesnost měření činného výkonu: 5% ± 0,05kW
