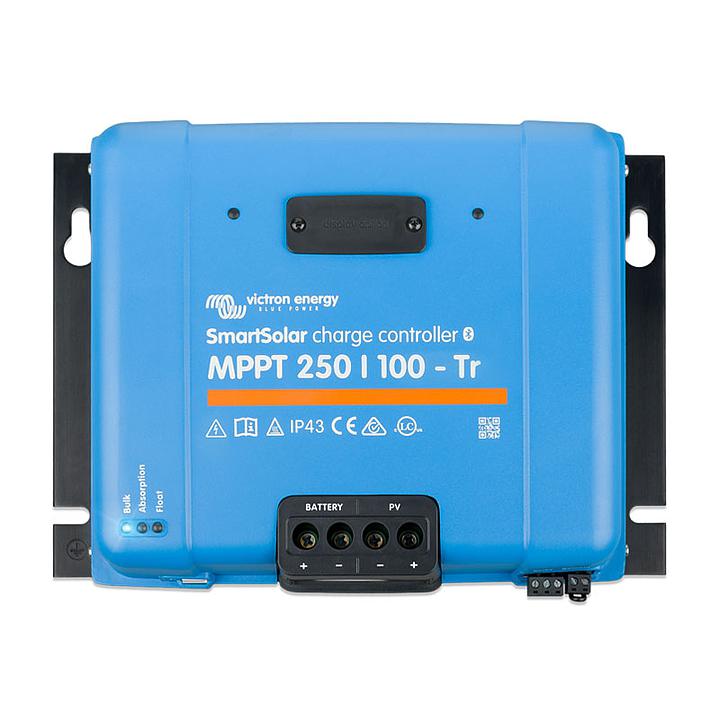

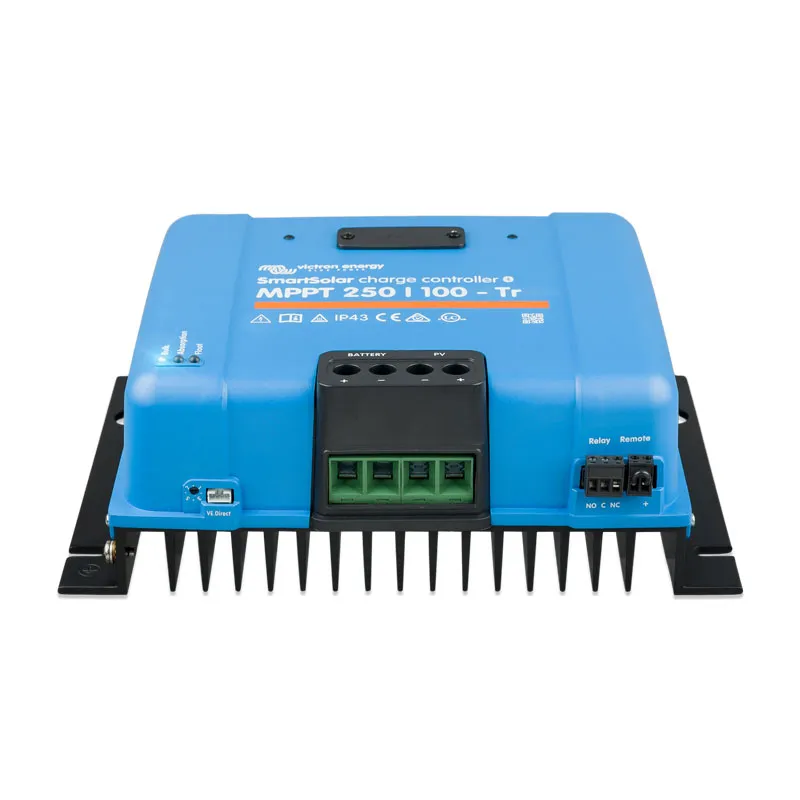

MPPT regulátor nabíjení Victron Energy SmartSolar 250/100-Tr

Adaptivní třístupňové nabíjení

• 1. rychlé nabíjení (Bulk)
• 2. absorpční (Absorption)
• 3. udržovací (Float)

Výběr z osmi předprogramovaných hodnot absorpčního a udržovacího napětí pomocí otočného přepínače. Délka absorpce je určována hodnotou napětí před začátkem nového nabíjecího cyklu (ráno). To má pozitivní vliv na plnohodnotné dobití baterie a její životnost.

Maximální povolený výkon panelu u 12 V systémů je 1450 Wp, u 24 V systémech 2900 Wp a u 48V systémů 5800Wp.. V případě překročení těchto hodnot regulátor automaticky zredukuje příchozí výkon od panelů na přijatelné hodnoty, aby se nepoškodil. Napětí z panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí až do chvíle, kdy je napětí z panelů o 1 V vyšší než napětí baterie. U 12 V baterie doporučujeme panely s minimálním počtem 32 článků a s maximálním počtem 108 článků (panely v sérii). Je tedy možné nabíjet 12V baterii i panely s pracovním napětím 24 V. U 24 V systémech doporučujeme panely s minimálním počtem 72 článků a s maximálním počtem 108 článků. Účelem je dosažení dostatečného napětí pro efektivní a plné nabíjení baterie.

Zabudovaná ochrana

Vnitřní elektronické komponenty jsou chráněny nátěrem z pryskyřice proti nepříznivým vlivům a pro dlouhou životnost. Nabízí tak zvýšenou odolnost krytí IP43 pro elektronické komponenty a IP22 pro připojovací konektory. Určeny pro vertikální polohu na nehořlavý podklad, se zapojením kabeláže zespodu. Regulátor obsahuje vnitřní teplotní senzor pro správnou úpravu nabíjecího napětí.

 Upozornění: Maximální napětí na prázdno (označované jako Voc) připojených solárních panelů nesmí překročit hodnotu 250V (pozor: s klesající venkovní teplotou roste napětí solárních panelů).

Světelná LED indikace

• Modrá LED dioda BULK - rozsvítí se, když je regulátor napojen na baterii
• Modrá LED dioda absorption - rozsvítí se po ukončení rychlého (bulk) nabíjení a přechodu do fáze absorpce
• Modrá LED dioda float - rozsvítí se po ukončení absorpčního nabíjení a přechodu na udržovací nabíjení.

Další vlastnosti

• Rozšířená elektronická ochrana. Ochrana proti přehřátí, ochrana proti zkratu a přepólování FV panelů.

• Automatická detekce systémového napětí 12, 24 nebo 48 V na straně baterií. Při montáži proto vždy nejprve připojte baterii a teprve následně panely.

• Vnitřní teplotní senzor pro teplotní a napěťovou kompenzaci nabíjecího napětí.

SmartSolar zásuvný displej (není součástí dodávky)

Je možné dokoupit si jako příslušenství přídavný SmartSolar zásuvný displej. Displej se zasune do konektoru na čelní straně regulátoru a umožní Vám vizualizovat veškeré provozní stavy a provádět nastavení parametrů.

Parametry

• Pracovní napětí na baterii: 12,24 nebo 48 V (automatické přizpůsobení)
• Maximální vstupní zkratový proud FV: 70 A
• Maximální výkon FV pole při 12 V: 1450 W
• Maximální výkon FV pole při 24 V: 2900 W
• Maximální výkon FV pole při 48 V: 5800 W
• Maximální napětí FV pole naprázdno: 250 V (250V je absolutní maximum při nízkých teplotách, při běžném provozu doporučujeme maximálně 245V)
• Maximální účinnost: 99%
• Spotřeba energie: <35 mA pri 12V, 20mA pri 48V
• Absorpční napětí: továrně nastaveno 14,4 V / 28,8 / 57,6 V
• Udržovací napětí: továrně nastaveno 13,8 V / 27,6 / 55,2V
• Nabíjecí algoritmus: adaptivní vícestupňový
• Teplotní kompenzace nabíjecího napětí: -16 mV / ° C (12 V), - 32 mV / ° C (24 V), - 64 mV / ° C (48 V)
• Rozsah pracovních teplot: - 30 až + 60 ° C (plný výstupní výkon do 40 ° C)
• Vlhkost: 95%, nekondenzující
• Barva: modrá (RAL 5012)
• Svorkovnice: 35 mm2
• Stupeň krytí: IP43 (elektronické součásti), IP 22 (připojovací součásti)
• Hmotnost: 4,5 kg
• Rozměry: 216 x 295 x 103 mm (výška x délka x hloubka)

Aplikace VictronConnect

Aplikace VictronConnect vám umožňuje získat živé informace o stavu a konfigurovat produkty Victron.
