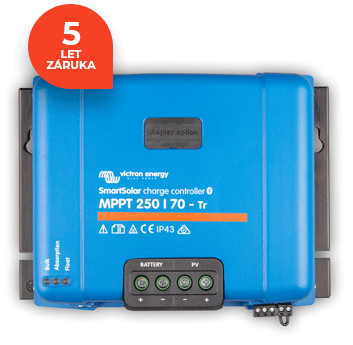

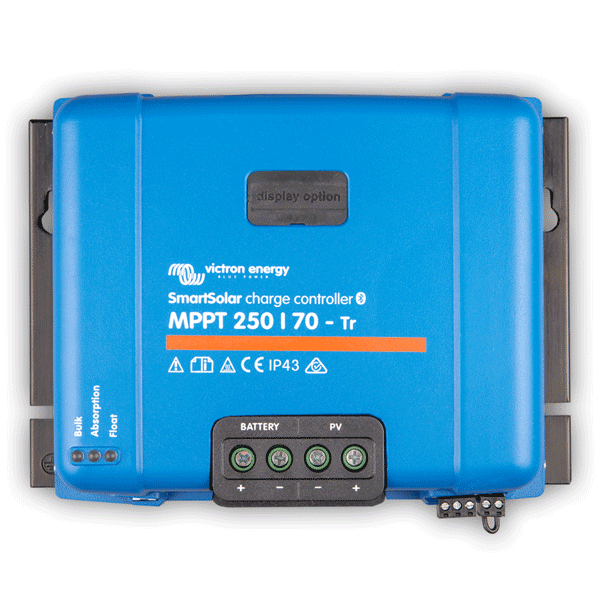

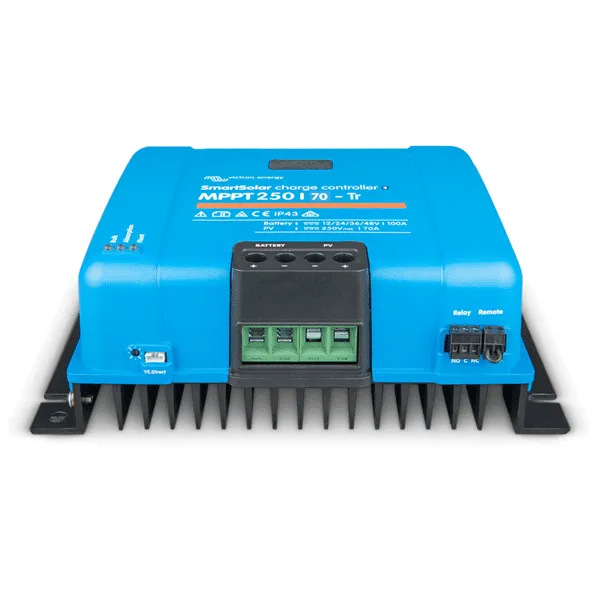

MPPT regulátor nabíjení Victron Energy SmartSolar 250/70-Tr

Správnou volbu vašeho SmartSolar regulátoru podle parametrů fotovoltaického pole si ověřte v našem konfigurátoru tady.

  Ultra rychlé MPPT sledování

Zejména při zatažené obloze s kontinuální změnou intenzity svitu jsou díky tomuto regulátoru solární zisky o 30% vyšší oproti klasickým PWM regulátorem nebo o 10% vyšší oproti pomalým MPPT regulátorem. Obzvláště při částečném zastínění mohou být dány dva i více bodů maximálního výkonu. Běžné MPPT regulátory mají snahu udržovat výkon na lokálním bodu výkonu, což ale nemusí odpovídat optimálnímu (maximálnímu) bodu výkonu.

Regulátor je vhodný pro dobíjení jako olověných, tak i LiFePO4 baterií. Kompletní a podrobné nastavení regulátoru můžete naprogramovat přes PC s použitím kabelu VE.direct na USB. Podrobní návod na konfiguraci naleznete zde victronenergy.com/live/ve.direct:mpptprefs

Vynikající účinnost až 98%, bez zbytečných energetických ztrát s tichým pasivním chlazením bez ventilátoru.

Není možné kombinovat daný regulátor s optimizéry, v případě takové kombinace hrozí nevratné poškození regulátoru.

  Adaptivní třístupňové nabíjení

• 1. rychlé nabíjení (Bulk)
• 2. absorpční (Absorption)
• 3. udržovací (Float)

Výběr z osmi předprogramovaných hodnot absorpčního a udržovacího napětí pomocí otočného přepínače. Délka absorpce je určována hodnotou napětí před začátkem nového nabíjecího cyklu (ráno). To má pozitivní vliv na plnohodnotné dobití baterie a její životnost.

Maximální povolený výkon panelu u 12 V systémů je 1000 Wp, u 24 V systémech 2000 Wp a u 48V systému 4000Wp. V případě překročení těchto hodnot regulátor automaticky zredukuje příchozí výkon od panelů na přijatelné hodnoty. Aktivace regulátoru při vyšším napětí z panelů jako je napětí na baterii. Napětí z panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí až do chvíle, kdy je napětí z panelů o 1 V vyšší než napětí baterie.

  Světelná LED indikace

• Modrá LED dioda BULK - rozsvítí se, když je regulátor napojen na baterii
• Modrá LED dioda absorption - rozsvítí se po ukončení rychlého (bulk) nabíjení a přechodu do fáze absorpce
• Modrá LED dioda float - rozsvítí se po ukončení absorpčního nabíjení a přechodu na udržovací nabíjení.

  Další vlastnosti

• Rozšířená elektronická ochrana. Ochrana proti přehřátí, ochrana proti zkratu a přepólování FV panelů.

• Automatická detekce systémového napětí 12, 24 nebo 48 V na straně baterií. Při montáži proto vždy nejprve připojte baterii a teprve následně panely.

• Vnitřní teplotní senzor pro teplotní a napěťovou kompenzaci nabíjecího napětí.
• Určeno pro vertikální instalaci.
• Regulátor nedisponuje výstupem na DC spotřebiče.


  SmartSolar zásuvný displej (není součástí dodávky)
Je možné dokoupit si jako příslušenství přídavný SmartSolar zásuvný displej. Displej se zasune do konektoru na čelní straně regulátoru a umožní Vám vizualizovat veškeré provozní stavy a provádět nastavení parametrů.

  Technické parametry

• Pracovní napětí na baterii: 12, 24 nebo 48 V (automatické přizpůsobení, na zvolení 36V třeba softwarový nástroj)
• Maximální proud: 70A
• Maximální výkon FV pole při 12 V: 1000W
• Maximální výkon FV pole při 24 V: 2000 W
• Maximální výkon FV pole při 48 V: 4000 W
• Maximální napětí FV pole naprázdno: 250 V (250V je absolutní maximum při nízkých teplotách, při běžném provozu doporučujeme maximálně 245V)
• Maximální účinnost: 99%
• Zkratový proud: 35A
• Spotřeba energie: 35mA při 12V a 20mA při 48V
• Absorpční napětí: tovární nastavení 14,4 V / 28,8 / 57,6 V
• Udržovací napětí: tovární nastavení 13,8 V / 27,6 / 55,2V
• Nabíjecí algoritmus: adaptivní vícestupňový
• Teplotní kompenzace nabíjecího napětí: -16 mV / ° C (12 V), - 32 mV / ° C (24 V), -68mV / ° C (48V)
• Rozsah pracovních teplot: - 30 až + 60°C (plný výstupní výkon do 40 ° C)
• Vlhkost: 95%, nekondenzující
• Barva: modrá (RAL 5012)
• Svorkovnice: 35 mm2 / AWG2
• Komunikační port: VE.Direct nebo Bluetooth
• Stupeň krytí: IP43 (elektronické součásti), IP22 (připojovací součásti)
• Hmotnost: 3 kg
• Rozměry: 185 x 250 x 95 mm (výška x délka x hloubka)

  Aplikace VictronConnect

Aplikace VictronConnect vám umožňuje získat živé informace o stavu a konfigurovat produkty Victron.
