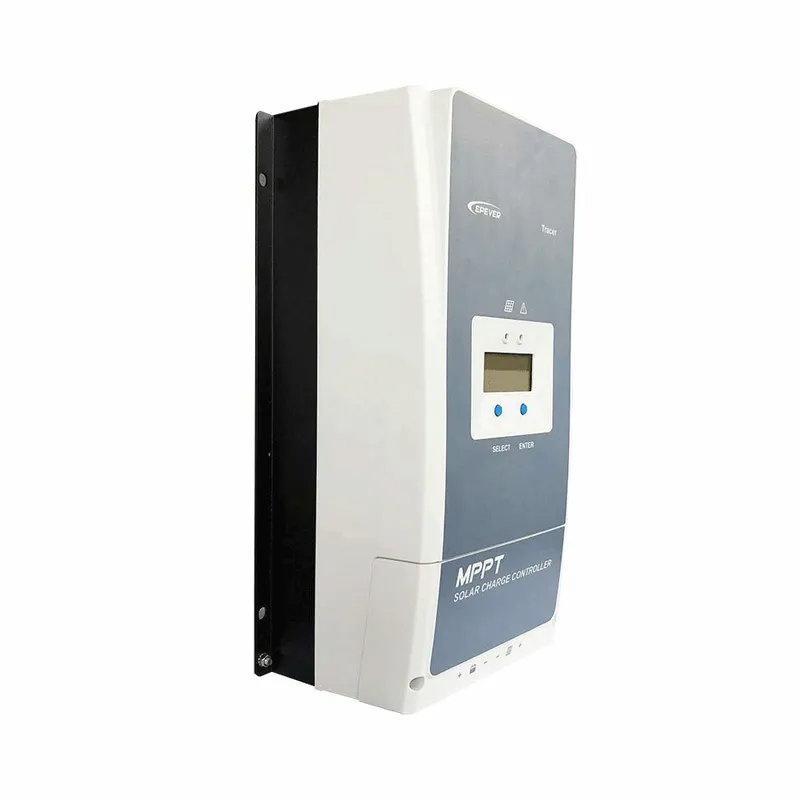

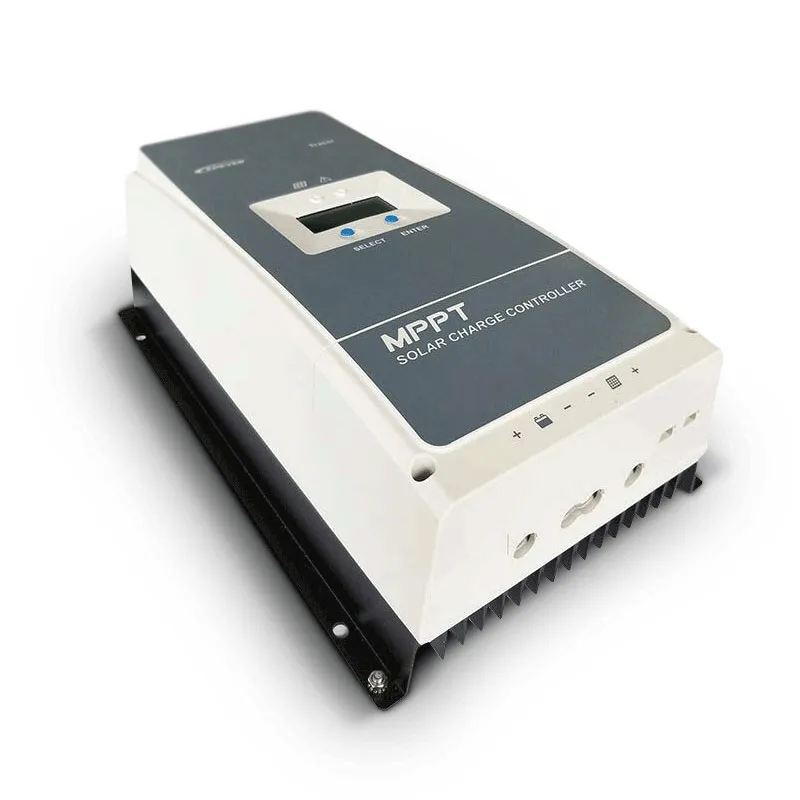

Výkonný solární MPPT regulátor EPsolar Epever Tracer 5420AN 50A 200VDC

Nová generace výkonného solárního regulátoru Epsolar přináší vysokou kvalitu a maximální výbavu pro fotovoltaické systémy. Série Tracer AN se vyznačuje vysokým nabíjecím výkonem, takže se uplatní u větších ostrovních a hybridních systémů.

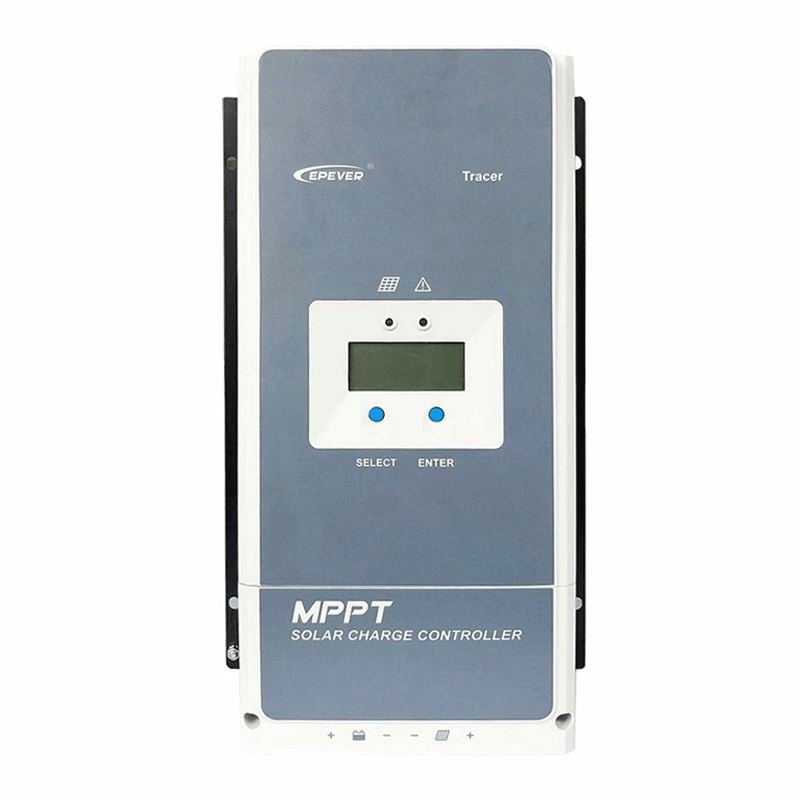

Regulátor má integrovaný multifunkční displej pro jednoduchý monitoring systému a případné nastavení provozních parametrů včetně kontrolních LED diod.

Funkce

Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí a vyšší proud a to s vysokou účinností. Můžeme tak použít prakticky jakýkoliv solární panel. Regulátor je kompatibilní s olověnými a lithium-iontovými bateriemi.

Technologie

Regulátor z řady Tracer AN založen na technologii vícefázového synchronního pokyny (MSRT) a pokročilém řídícím algoritmem MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoliv nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.

Pokročilý řídicí algoritmus MPPT minimalizuje ztrátu výkonu a ztrátový čas, zajišťuje účinnost sledování, stejně jako vysokou účinnost přeměny při vysokém nebo nízkém výkonu, takže v jakékoliv situaci mohou produkty Tracer AN rychle sledovat maximální provozní napětí FV soustavy pro získání maximální energie z panelu.

Maximální výkon solárních panelů ve Wp

Maximální nabíjecí výkon do baterie tohoto modelu je 50A což odpovídá výkonu panelu 625 Wp pokud máte 12V baterii, 1250 Wp pokud máte 24V baterii nebo 2500Wp pokud máte 48V baterii.

V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru!

Maximální vstupní napětí solárních panelů

Solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označované jako Voc (pozor Nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 200V - překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25 ° C.

Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 180V při 25 ° C (napětí v zátěži Vmpp maximálně 144V)!

Pokud si nejste jisti s volbou vhodného regulátoru a ideálním zapojení solárních panelů, neváhejte nás kontaktovat.

Monitoring a nastavení

Nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavena. Čtvrtou možností je uživatelsky nastavitelná baterie - zde je možnost nastavit libovolné parametry.

Nastavení parametrů a monitoring můžete provádět také ve Vašem PC, budete k tomu potřebovat jen EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout kartě USB kabelu. Monitorovat a nastavovat může také pomocí mobilního telefonu nebo tabletu. K tomu budete potřebovat bluetooth modul BLE-01.

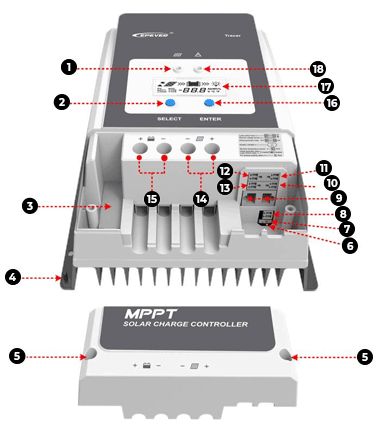

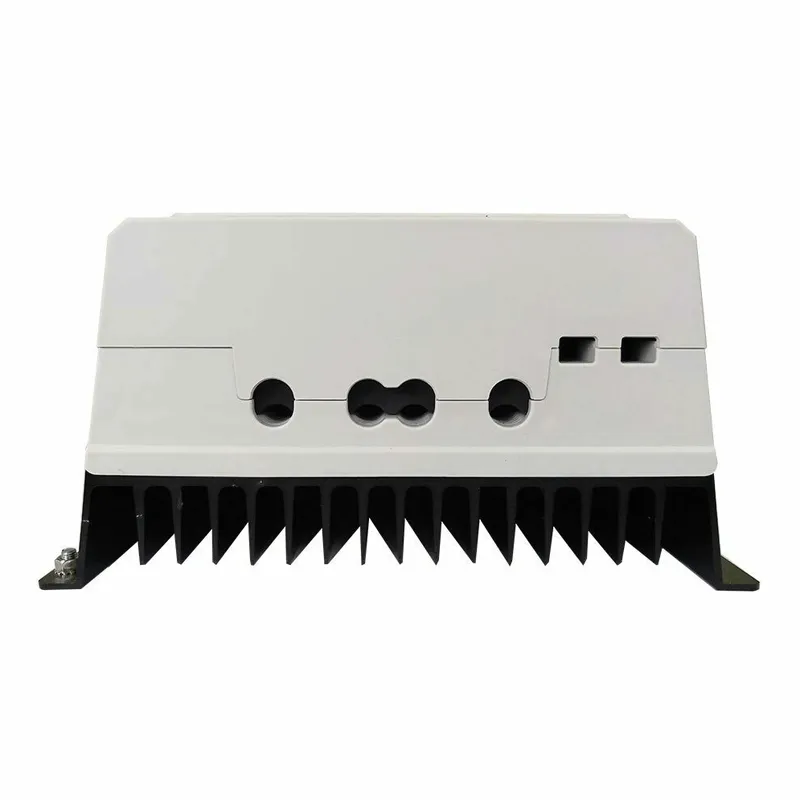

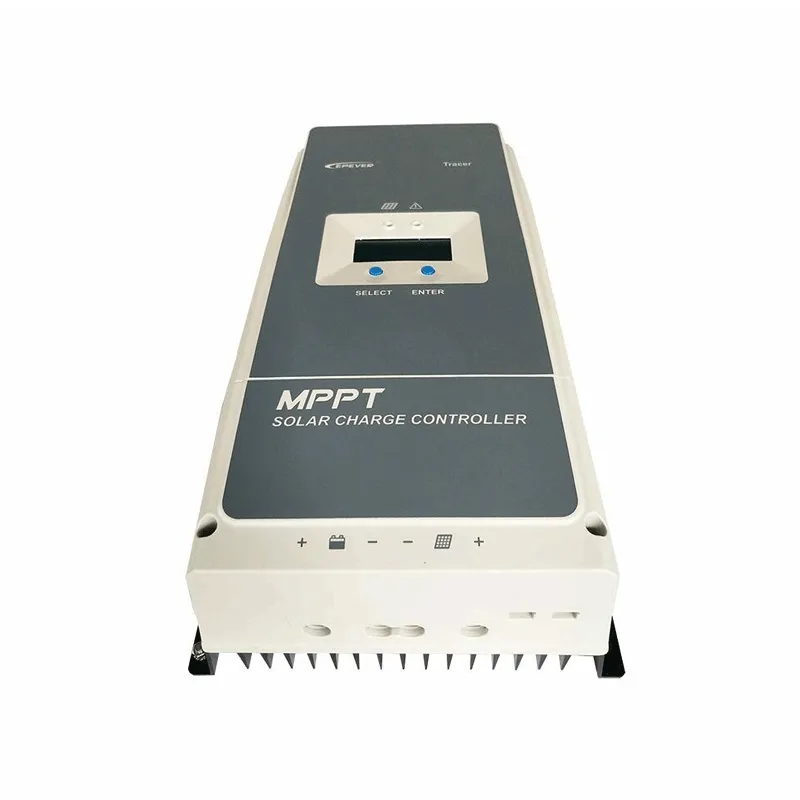

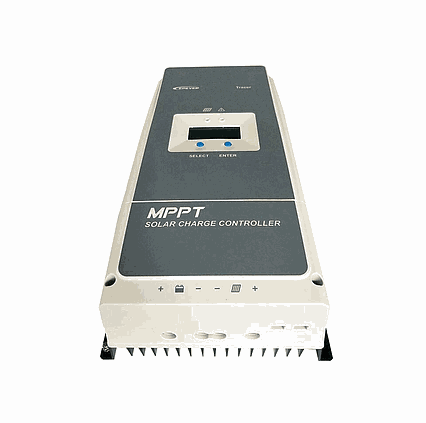

Popis regulátoru

• 1 - LED indikátor nabíjení
• 2 - Tlačítko SELECT ( "VYBRAT")
• 3 - Pojistka

• 4 - Svorka uzemnění

• 5 - Otvory pro šroub víka M4

• 6 - Indikátor alarmu obrácené polarity FV

• 7 - Generátor a zátěžové relé aktivní

• 8 - Port RTS - externí teplotní senzor

• 9 - Port RS485 (5 V DC / 200 mA)

• 10 - Relé funkce / generátoru zapnuto

• 11 - Port RBVS - napěťový senzor

• 12 - Řízená zpoždění zátěže

• 13 - Relé distribuční síť / generátor vypnuto

• 14 - Svorky pro fotovoltaické panely

• 15 - Svorky baterie

• 16 - Tlačítko ENTER ( "ZADAT")

• 17 - LCD

• 18 - LED indikátor poruchy


Relé zátěže nebo automatického řízení generátoru usnadňují vytvoření hybridního systému napájení. Komplexní elektronické ochrany, včetně ochrany proti přebíjení, nadměrnému vybíjení a ochrany proti obrácení polarity FV účinně zajišťují bezpečnější a spolehlivější provoz solárního systému po delší dobu.

Izolované rozhraní RS485 se standardním komunikačním protokolem MODBUS a 5V napájením usnadňuje spotřebiteli zařízení rozšířit, podporuje provoz až 8 regulátorů v řadě pro rozšíření systému a splňuje různé požadavky na sledování, takže jej lze použít v různých zařízeních, jako např. Solární RV, domácí systémy, terénní monitorování atd.

Základní vlastnosti

• Certifikace CE (LVD EN / IEC62109, EMC EN61000-6-1 / 3)
• Vysoce kvalitní a málo poruchové součástky od společností ST a Infineon pro zajištění co nejdelší životnosti výrobku
• Pokročilá technologie MPPT a velmi vysoká rychlost sledování až 99,5%

• Maximální účinnost přenosu DC / DC, až 98,7%

• Pokročilý řídicí algoritmus MPPT minimalizuje ztráty MPP a ztrátový čas

• Přesnost rozpoznání a sledování v nejvyšším bodě vícenásobných vrcholných hodnot MPP

• Široký rozsah provozního napětí MPP

• Automatický řídící systém pro omezení nabíjecího výkonu a proudu překračujícího jmenovitou hodnotu

• Podpora čtyř typů baterií: Hermeticky uzavřená, gelová, zaplavena a uživatelsky nastavitelné

• Funkce kompenzace teploty baterie

• Záznam energie v reálném čase a statistická funkce

• Funkce automatického snížení výkonu při překročení teploty

• Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení

• Podpora až 8 jednotek v řadě pro rozšíření systému

• Signál externího zátěžového spínače řídicího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení

• První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty

• Design automatického řízení funkce a relé generátoru

• Automaticky řízené relé síť / generátor usnadňující vytvoření hybridního systému napájení

• Možnost dálkového čidla teploty a napětí pro sběr přesných dat o teplotě a napětí baterie

• Izolovaný port RS-485 s výstupem 5V DC / 200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení

• Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru.


Technické parametry

• Jmenovité napětí: 12/24/36/48
• Rozsah napětí bateriíí: 8V ~ 68 V
• Typ baterie: Hermeticky uzavřená / gelová / zaplavena / uživatelská

• Pojistka baterie: 80A / 58V

• Jmenovitý nabíjecí proud: 50A

• Jmenovitý nabíjecí výkon: 625W / 12V, 1250W / 24V, 1875W / 36V, 2500W / 48V

• Max. napětí FV otevřeného obvodu: 200V, 180V

• Rozsah MPP napětí: ~ 144 V

• Účinnost MPPT: ≥ 99.5%

• Účinnost převodu: max. 98.7%

• Koeficient kompenzace teploty: -3 mV / ℃ / 2 V

• Vlastní spotřeba: 98 mA / 12 V; 60 mA / 24 V; 50 mA / 36 V; 46 mA / 48 V

• Uzemnění: Uzemnění záporných pólů

• Relé: Jmenovitá hodnota: 5A / 30 VDC; Max. hodnota: 0.5A / 60VDC

• Rozhraní: RS485 (RJ45)

• Čas podsvícení LCD: přednastavené: 60S, rozpětí: 0 ~ 999 S

• Rozměry: 261 × 216 × 119 mm

• Váha: 3,5 kg​​
