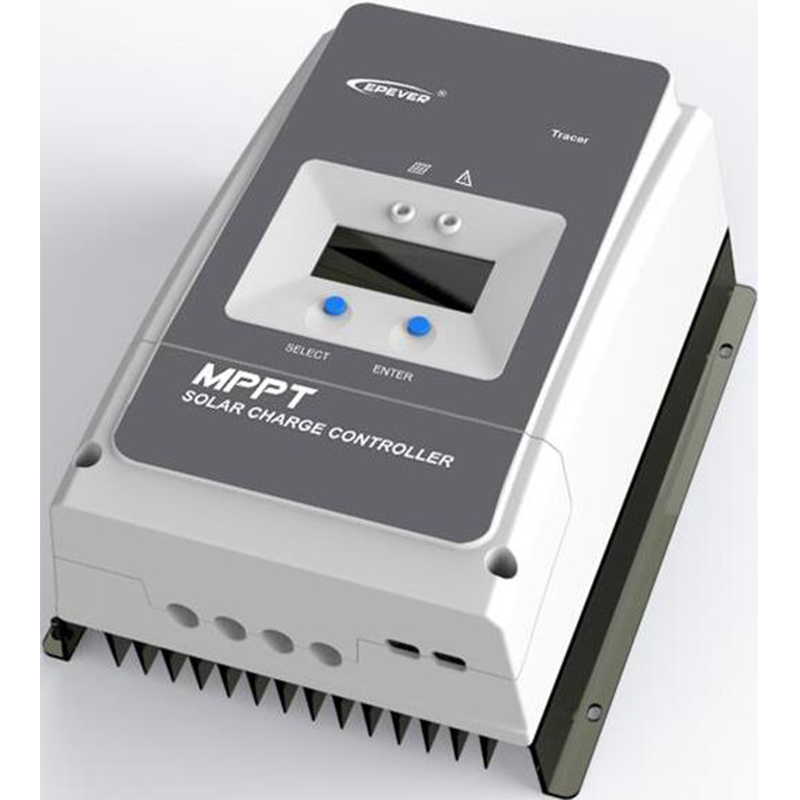

MPPT solární regulátor EPsolar 200VDC 60A

Výkonný MPPT solární regulátor 6420AN přináší spolehlivé řešení pro větší systémy s napětím panelů do 200 V a max. nabíjecím proudem 60A. Baterie 12/24 / 48V, FV max. 750/1500 / 3000Wp.
BoxDostupné: Může být u vás 19. – 22. 4.
6 297,00 Kčs DPH
Výrobce: EPsolar
ID: #81518

Popis produktu

Maximální výkon solárních panelů ve Wp

Kvalitní MPPT regulátor EPsolar s napětím panelů až 200 V do 60 A. Baterie 12/24, FV max. 750/1500.

MPPT solární regulátor EPEVER Tracer 6420AN - nová generace výkonných solárních regulátorů přináší vysokou kvalitu a maximální výbavu pro FV systémy. Série Tracer AN se vyznačuje vysokým nabíjecím výkonem, takže se uplatní při větších ostrovních a hybridních systémů.

Přímo v MPPT regulátoru je integrovaný multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod.

  Funkce

Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí a vyšší proud, a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel. Regulátor je kompatibilní s olověnými a lithium-iontovými bateriemi.

  Technologie

Regulátor z řady Tracer AN založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.
Pokročilý řídicí algoritmus MPPT minimalizuje ztrátu výkonu a ztrátový čas, zajišťuje účinnost sledování, stejně jako vysokou účinnost přeměny při vysokém nebo nízkém výkonu, takže v jakékoli situaci mohou produkty Tracer AN rychle sledovat maximální provozní napětí FV soustavy pro získání maximální energie z panelu.

  Maximální výkon solárních panelů ve Wp

Maximální nabíjecí výkon do baterie tohoto modelu je 60A což odpovídá výkonu panelu 750 Wp pokud máte 12V baterii, 1500 Wp pokud máte 24V baterii, nebo 3000Wp pokud máte 48V baterii. V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru!

  Maximální vstupní napětí solárních panelů

Solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označováno jako Voc (pozor nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 200V – překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25℃. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 180V při 25℃ (napětí v zátěži Vmpp maximálně 144V)!

  Monitoring a nastavení

Nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie – zde je možnost nastavit libovolné parametry.











Nastavení parametrů a monitoring můžete provádět také ve Vašem PC, budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout kartě USB kabelu. Monitorovat a nastavovat může také pomocí mobilního telefonu, nebo tabletu. K tomu budete potřebovat bluetooth modul BLE-01.

  Popis regulátoru























  1. LED indikátor nabíjení
  2. Tlačítko SELECT ("VYBRAT")
  3. pojistka
  4. svorka uzemnění
  5. Otvory pro šroub víka M4
  6. Indikátor alarmu obrácené Polari
  7. Generátor a zátěžové relé aktivní
  8. Port RTS - externí teplotní senzo
  9. Port RS485 (5 V DC / 200 mA)
  10. Relé funkce / generátoru zapnuto
  11. Port RBVS - napěťový senzor
  12. Řízená zpoždění zátěže
  13. Relé distribuční síť / generátor vypnuto
  14. Svorky pro fotovoltaické panely
  15. svorky baterie
  16. Tlačítko ENTER ("ZADAT")
  17. LCD
  18. LED indikátor poruchy​

  Technické parametry

  • Nominální napětí baterií: 12VDC / 24VDC automatická detekce
  • Maximální proud baterie: 60A
  • Jmenovitý proud zátěže: 60A
  • Rozsah vstupního napětí baterie: 8 V ~ 68 V
  • Pojistka baterie: 80 A / 58 V
  • Jmenovitý nabíjecí výkon: 750W / 12V, 1500W / 24V, 2250W / 36V, 3000W / 48V
  • Max. napětí FV otevřeného obvodu: 200 V①, 180 V②
  • Rozsah MPP napětí: ~ 144 V③
  • Účinnost MPPT: ≥ 99,5%
  • Účinnost převodu: Max. 98,7%
  • Vlastní spotřeba: 98 mA / 12 V; 60 mA / 24 V; 50 mA / 36 V; 46 mA / 48 V
  • Uzemnění: uzemnění záporných pólů
  • Relé: Jmenovitá hodnota: 5 A / 30 VDC; Max. hodnota: 0,5 A / 60 VDC
  • Čas podsvícení LCD: Výchozí: 60 S, Rozpětí: 0 ~ 999 S (0S: podsvícení je zapnuto neustále)​
