Solární baterie Victron Energy GEL 90Ah

Olověná baterie Victron 90 Ah deep cycle VRLA GEL s pokročilou technologií vazby elektrolytu na křemičitý gel přináší řadu nesporných výhod oproti klasickým akumulátorem s tekutým elektrolytem. Těmi nejvýznamnějšími je absolutní bezúdržbovost po celou dobu životnosti, nízká míra samovybíjení, teplotní stabilita, vysoká odolnost hlubokému vybíjení a následné rychlé "zotavení", snížený vliv vibrací a mechanického poškození gelem fixovaných desek, nevrstvení elektrolytu se všemi negativy, možnost polohování baterie a nízká koroze elektrod a sulfatace.

  VRLA technologie

Univerzální zkratka VRLA označuje olověné baterie řízené ventilem (Valve Regulated Lead Acid). Obal baterií je zcela uzavřen a bez revizních otvorů pro kontrolu elektrolytu. Plyn může případně uniknout pouze bezpečnostními přetlakovými ventily, pokud je baterie výrazně přebíjená nebo je poškozen jeden a více článků. Elektrolyt nelze do baterie dolévat.

  Elektrolyt vázán v gelu

Elektrolyt je adhezivními silami vázán v kapilárách křemičitém gelu, který funguje jako nosič. Společně s fixací desek v gelu mohou být baterie uloženy i na boku, aniž by to snižovalo jejich životnost nebo se elektrolyt vylil z pouzdra. Díky vazbě elektrolytu v gelu a nekorodujícími plastovému pouzdru je riziko úniku kyseliny nulové. Díky uzavřené konstrukci je minimalizován únik výparů, co baterie předurčuje k použití do obytných prostor (například karavany).

  Nízké samovybíjení

Každá baterie dochází k přirozenému procesu samovybíjení a poklesu množství uložené energie. Míra samovybíjení je důležitým údajem zejména v systémech s velmi dlouhými intervaly dobíjení nebo při uskladnění baterie a její nepoužívání. Díky použití vysoce čistých materiálů a obohacování olověných desek vápníkem je proces samovybíjení minimalizován. Míra samovybíjení je menší než 2% celkové kapacity za měsíc při teplotě 20 ° C. Každé zvýšení teploty o 10 ° C zdvojnásobí rychlost samovybíjení. Pokud je plně nabitá baterie uskladněna při nízkých teplotách (ne zamrzni), nemusí být jakkoli dobíjena přibližně jeden rok, aniž by ji to poškodilo.

  Odolnost hlubokému vybíjení

Každé vybíjení jakoukoliv olověnou baterii poškozuje. Míra poškození je dána hloubkou a délkou trvání vybití. Gelové baterie Victron energy nejsou v tomto směru výjimkou. Gelové baterie Victron energy jsou ale mimořádně odolné vlivu hlubokého vybití a vlivu jeho dlouhého trvání.

  Vybíjecí charakteristika

Kapacita baterie není stabilní hodnota. Závisí zejména na velikosti vybíjecího proudu. Uváděná kapacita 90 Ah se vztahuje k dvacetihodinovému vybíjecího času s konečným vybíjecím napětím 10,8 V. Jinými slovy uvedena kapacita platí, pokud budeme baterii vybíjet dvacet hodin proudem o velikosti 0,05 x uváděná kapacita, tedy 0,05 x 90 Ah = 4,5A. Čím menší tento proud bude, tím více energie z baterie získáme a naopak. Díky konstrukci gelových baterií je ale vliv velkých vybíjecích proudů na celkovou kapacitu baterie relativně malý. V rámci uzavřených typů baterií také výborným způsobem snáší velké nárazové odběry proudu dané malým vnitřním odporem (např. Startování).

  Životnost

Cyklická životnost: 500 cyklů při 80% vybití, 750 cyklů při 50% vybití a 1800 cyklů při 30% vybití. Životnost 12 let v provozu trvalého (float) dobíjení při 20 ° C. Baterie je vhodná jak pro cyklickou provoz (vybití-nabití) tak pro trvalé dobíjení s malou mírou vybíjení.

  Nabíjení

Doporučujeme standardní adaptivní tří- nebo čtyřstupňový nabíjení (velkoobjemové = BULK, absorpční = Adsorption, udržovací = FLOAT a případně skladovací fáze = STORAGE). Baterie není konstruována k nabíjení konstantním napětím a proudem, hrozí přebíjení a tvorba plynů. Doporučené nabíjecí hodnoty napětí jsou uvedeny níže v technických parametrech. Nabíjecí proud by neměl přesáhnout 20% kapacity baterie. Teplotní kompenzace nabíjecího napětí je doporučována při teplotách pod 10 nebo nad 30 ° C. Při vyšších teplotách by mělo být nabíjecí napětí redukovány, při nižších zvýšené. Hodnotu teplotní kompenzace doporučujeme 4 mV na článek a jednostupňové teplotní odchýlení od standardních 20 ° C. Kompenzaci doporučujeme zejména při velkých dobíjecích proudech.
Se všemi uvedenými výhodami a vlastnostmi jsou gelové baterie mimořádně příznivé do menších fotovoltaických solárních aplikací typu Off-Grid (ostrovní aplikace) například pro napájení chat a dalších objektů mimo dosah elektrické sítě. Gelové baterie jsou oproti klasických bateriím s tekutým elektrolytem náchylnější na přebíjení. To je snadno řešitelné vhodným solárním regulátorem nebo adaptivní nabíječkou, což je dnes už ale standardem.
Gelové baterie patří do širokého sortimentu holandští výrobce Victron Energy specializovaného na ostrovní systémy s 35 ročním vývojem a zkušenostmi.

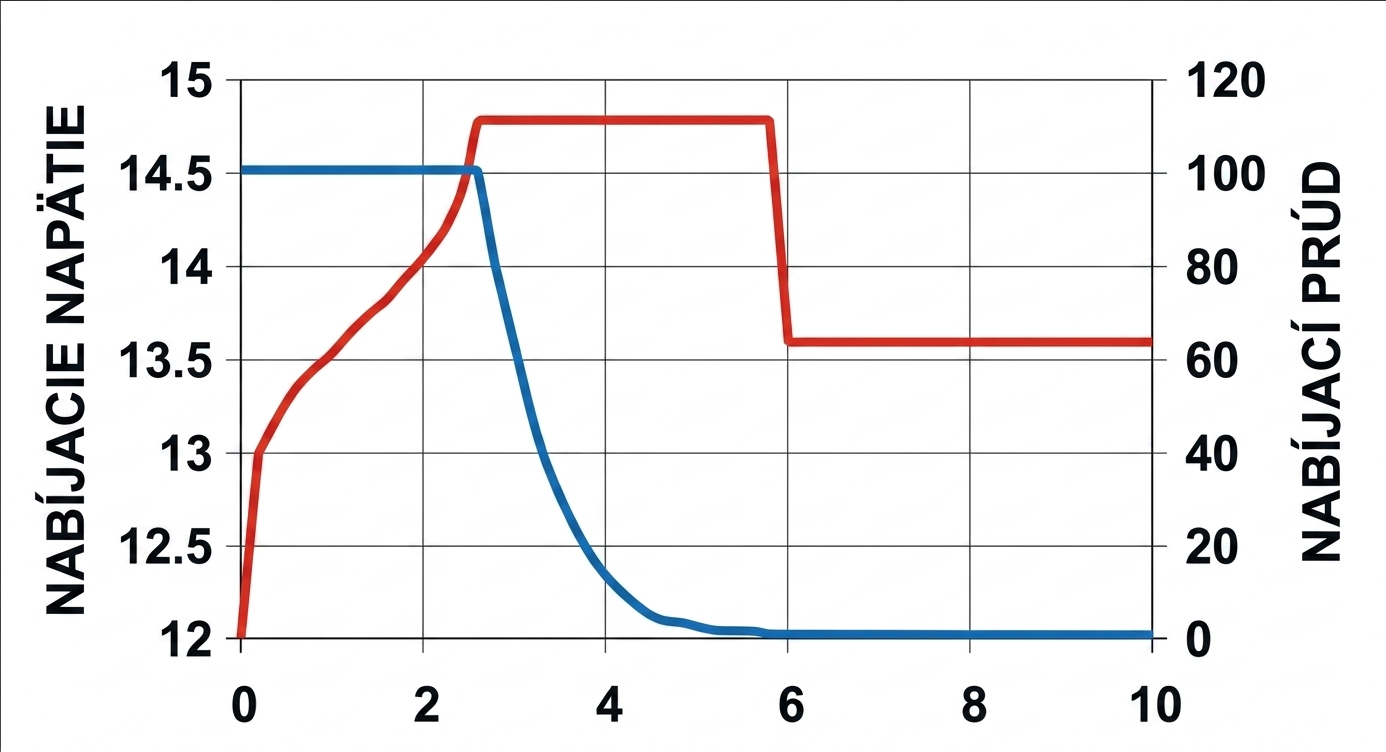

Nabíjení baterie při opakovaném používání: 3 stup. nabíjecí křivka

  Nevýhody tradiční 3-stupňové křivky nabíjení

• Během fáze rychlého nabíjení se proud udržuje na konstantní, často vysoké úrovni i po překročení plynovacieho napětí (14,34 V pro 12 V baterii), což může vést k přílišnému tlaku plynu v baterií. Část plynu unikne přes bezpečnostní ventily což sníží životnost baterie
• Absorpční napětí je aplikováno fixní dobu a to bez ohledu na to, jak hluboko byla baterie předtím vybitá. Doba úplné absorpce po částečném vybití vede k přebití baterie a tím ke snížení životnosti.
• Životnost baterie může být prodloužena dodatečným snížením udržovacího napětí, když baterie není vybíjená.

​

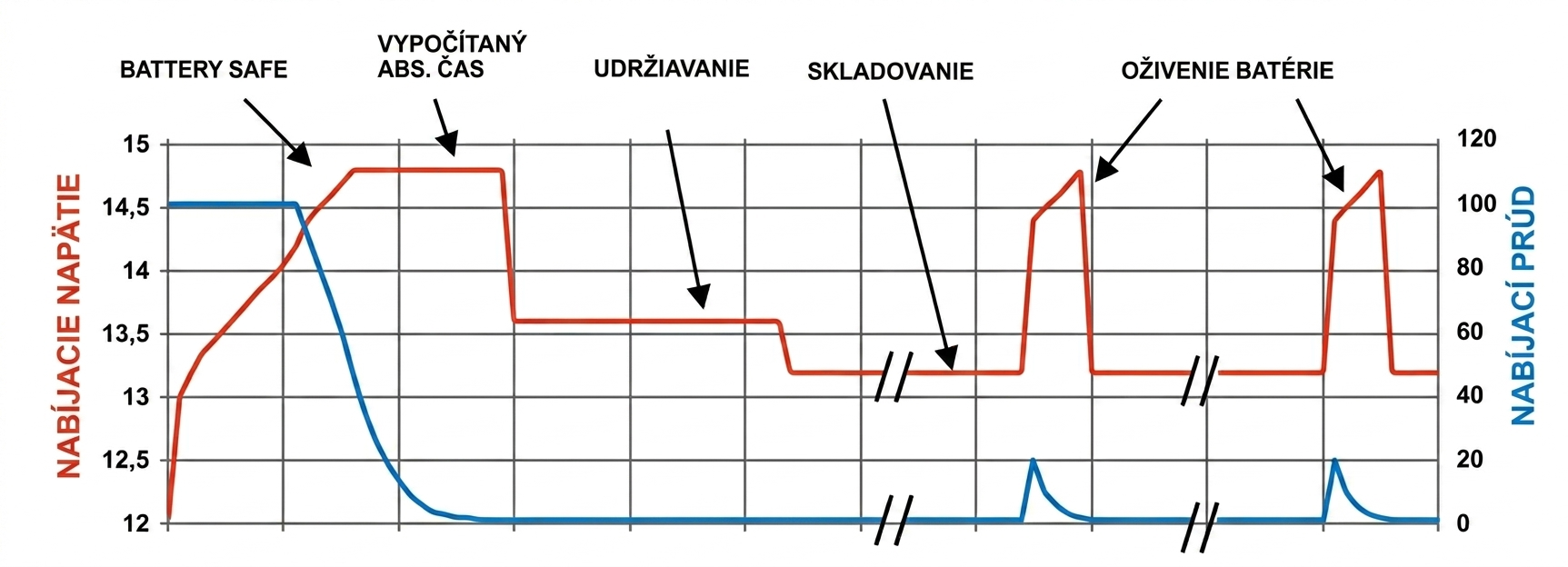

  Victron 4 stupňová adaptivní křivka nabíjení

• Bezpečný režim baterie - režim omezí rychlost zvyšování napětí v případě, že se dosáhne plynovacie napětí
• Variabilní doba absorbce - na základě doby trvání fáze rychlého nabíjení, vypočítá nabíječka dobu absorbce pro plné dobití baterie. Pokud je rychlé nabíjení krátké, znamená to, že baterie je již nabitá.
• Režim skladování - po ukončení doby absorpce by měla být baterie nabitá a napětí se má snížit na úroveň udržovacího nabíjení. Pokud nedojde k vybíjení do 24h, napětí se sníží na ještě nižší úroveň a přejde do režimu skladování. 1 krát za týden se napětí zvyšuje na krátkou dobu na úroveň absorpce aby vyvážilo samovybíjení.

Při zapojení baterie do série je třeba použít batériový balancér, který baterie rovnoměrně nabíjí a prodlužuje tak jejich životnost.

  Technické data

• Kapacita: 90 Ah při C20 na úroveň 10,8 V
• Počet cyklů: 750 cyklů při 50% vybití
• Pracovní napětí: 12 V
• Počet článků: 6
• Vnější rozměry (délka x šířka x výška): 350x167x183mm
• Hmotnost: 26 kg
• Doporučené napětí při absorpci (Absorption): 14,1 - 14,4 V
• Doporučené napětí v režimu udržování (float): 13,5 - 13,8 V
• Doporučené napětí při skladování (storage): 13,2 - 13,5 V
