Odpojení a rozebrání svítidla

  1. Odpojte svítidlo od elektrické energie vypnutím jističe daného světelného obvodu.

  2. Rozeberte svítidlo.

  3. Vyberte neonové trubice.

  4. Vyberte původní komponenty, tlumivku, startér (pokud je součástí svítidla), objímky trubic.

Poznámka: Objímky je třeba nově prekáblovať. Na vodiče použijte původní dráty a objímky.

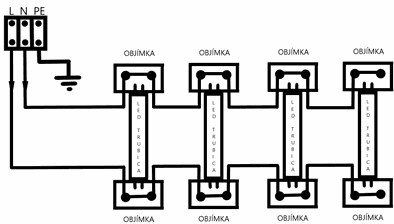

Prodrátování a zapojení

  1. LED trubice jsou z jedné strany napájeny nulovým vodičem "N", z druhé strany fázovým vodičem "L".

  2. Objímky z jedné strany mezi sebou poprepájajte a připojte na svorkovnici s označením "N".

  3. Tento postup opakujte s objímkami na druhé straně svítidla a také připojte na svorkovnici s označením "L".

  4. Doporučujeme každou objímku propojit. Na objímce jsou dva kontakty které tímto propojit spojíme a předejdeme tak výpadku zbylých LED trubic při náhodné poruše nebo výměně LED trubice.


Úpravu zářivkového svítidla by měl vždy provést elektrikář oprávněný, ne laik. Tento článek není určen jako návod a naše firma nenese žádnou odpovědnost za předělané svítidla.
U svítidel s elektronickým předřadníkem, musí být odstraněna tato součást. To změní charakter svítidla a výrobce přestane být za něj zodpovědný. Odpovědnost přechází na orgán, který upraví svítilnu a tím i povinnost svítidlo označit štítkem. Svítidlo neztrácí CE certifikát, pokud nejsou určeny k dalšímu prodeji, a pokud splňuje bezpečnostní normy.

Štítek musí obsahovat následující informace

  • Stupeň ochrany (IP)

  • Provozní teplotu

  • Počet a výkon nahrazených zářivek

  • Identifikaci orgánu, který provedl úpravu

  • Datum změny
