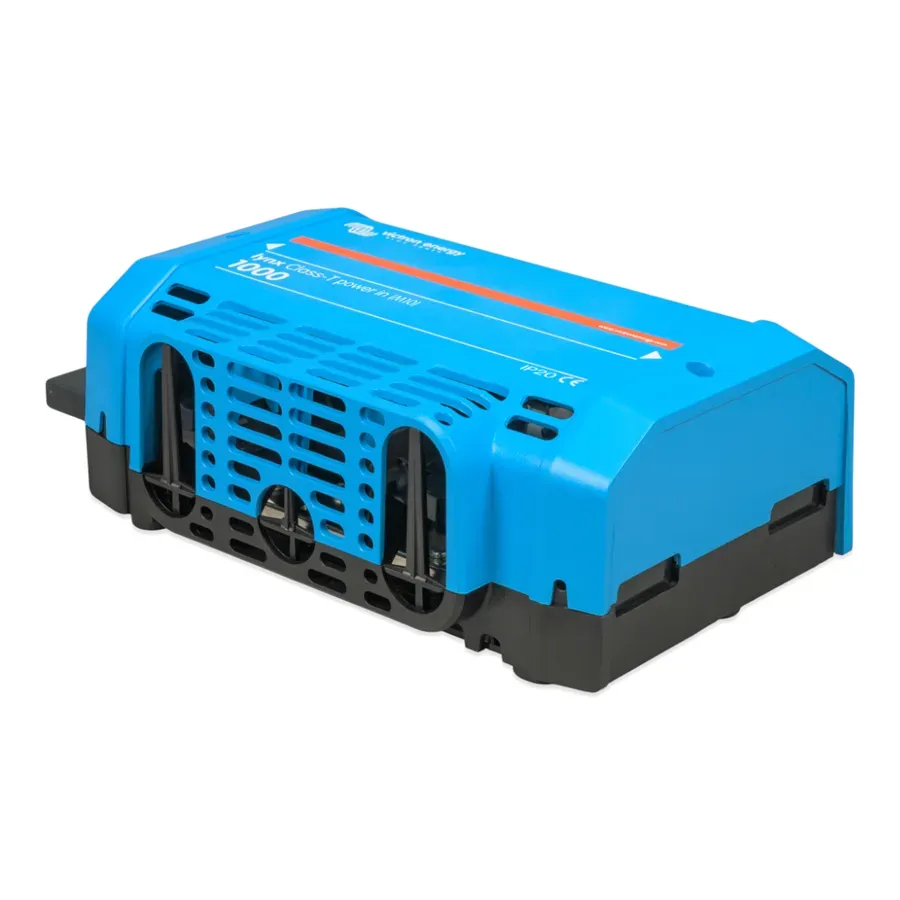

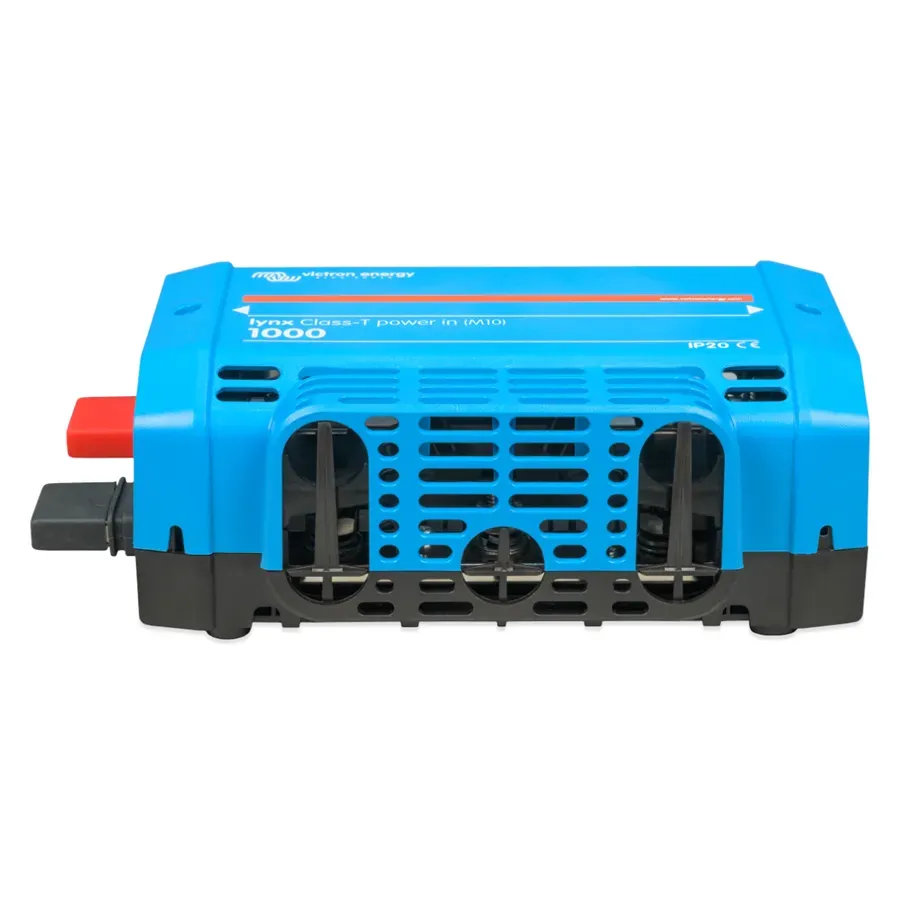

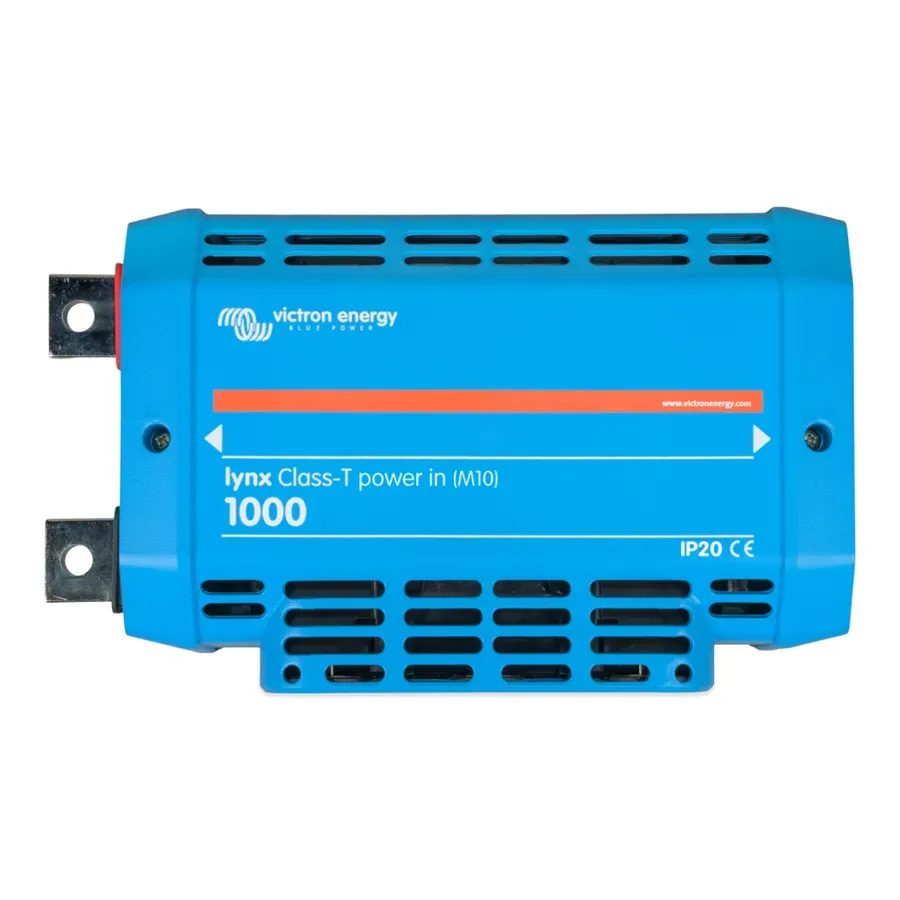

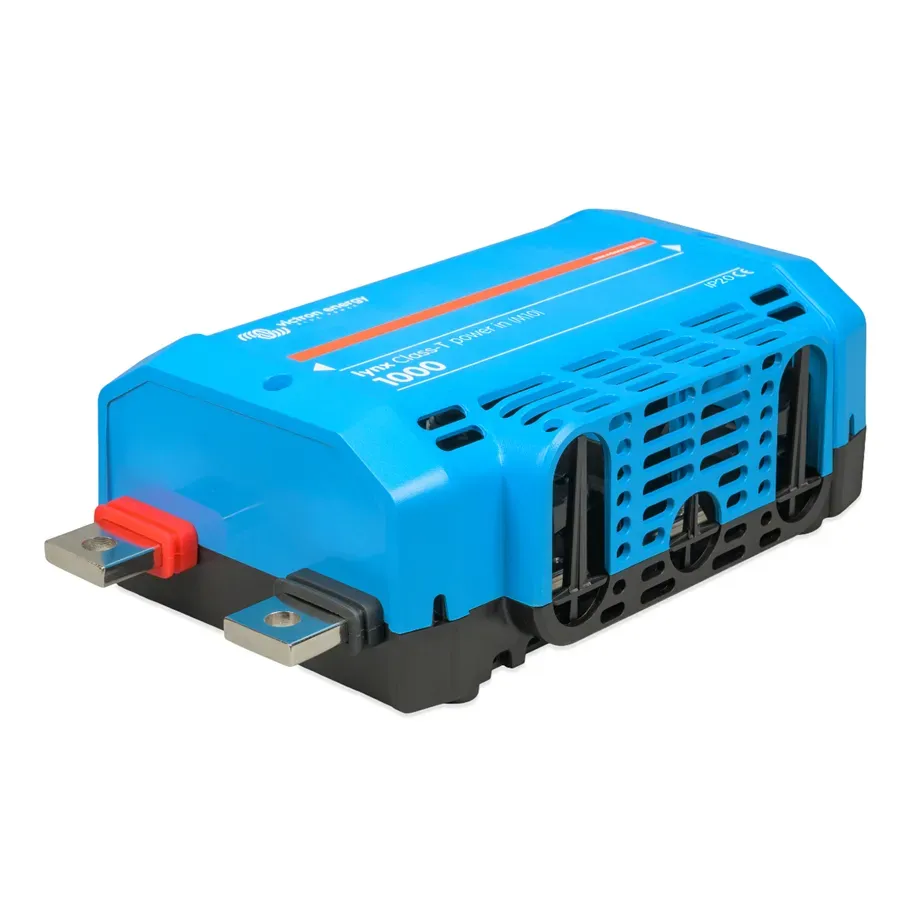

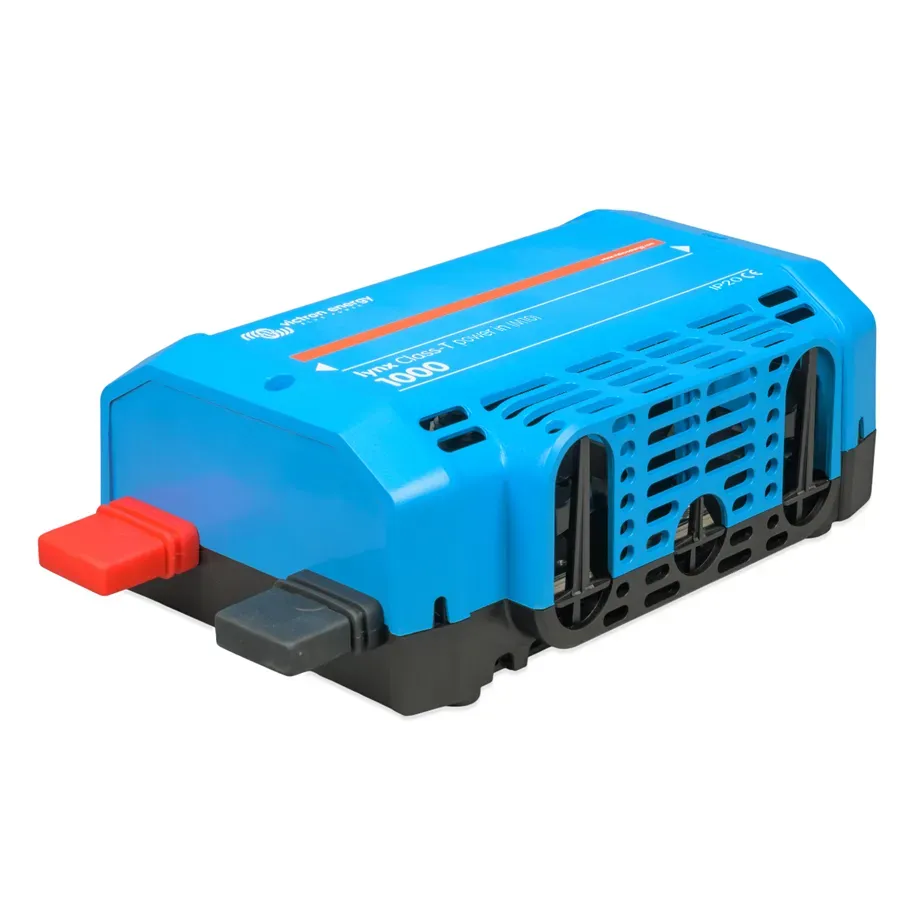

Lynx Class-T Power In (M10)
Lynx Class-T Power In (M10) je modulární DC sběrnicový blok (busbar) s integrovaným prostorem pro dvě pojistky typu Class T, určený pro paralelní propojení silových DC kabelů. Slouží ke spolehlivému rozdělení energie mezi bateriemi, zařízeními nebo DC okruhy.
Obsahuje kladný (pozitivní) a záporný (negativní) vodič (busbar) s připojeními vhodnými pro kabely baterií či ostatních zařízení. Může být součástí systému Lynx Distribution a je kompatibilní s ostatními moduly Lynx s M10 připojeními, což umožňuje snadné rozšíření a vzájemné propojení modulů šrouby M10.
Tento modul obsahuje také uzemňovací bod pro správné uzemnění DC systému. Pojistky typu Class-T (volitelné), dostupné v hodnotách 225 A, 250 A, 350 A a 400 A, se do modulu dokupují samostatně.
Je ideální pro připojení až dvou bateriových stringů v paralelním zapojení. V případě potřeby připojení tří a více bateriových stringů je možné použít více modulů Lynx Class-T Power In pro vytvoření rozsáhlého rozvodného systému.
- Napěťové rozhraní: 9 – 60 V DC
- Jmenovitý proud: do 1000 A DC (12 / 24 / 48 V systémy)
- Pojistky: podpora pro 2 pojistky Class-T (225 A, 250 A, 350 A, 400 A) – volitelné
- Připojení (busbar): šrouby a dutinky M10
- Rozměry: cca 279 × 169 × 97 mm
- Hmotnost: cca 2,1 – 3,0 kg
- Maximální relativní vlhkost: 95 % (bez kondenzace)
- Stupeň krytí: IP20 – IP22
