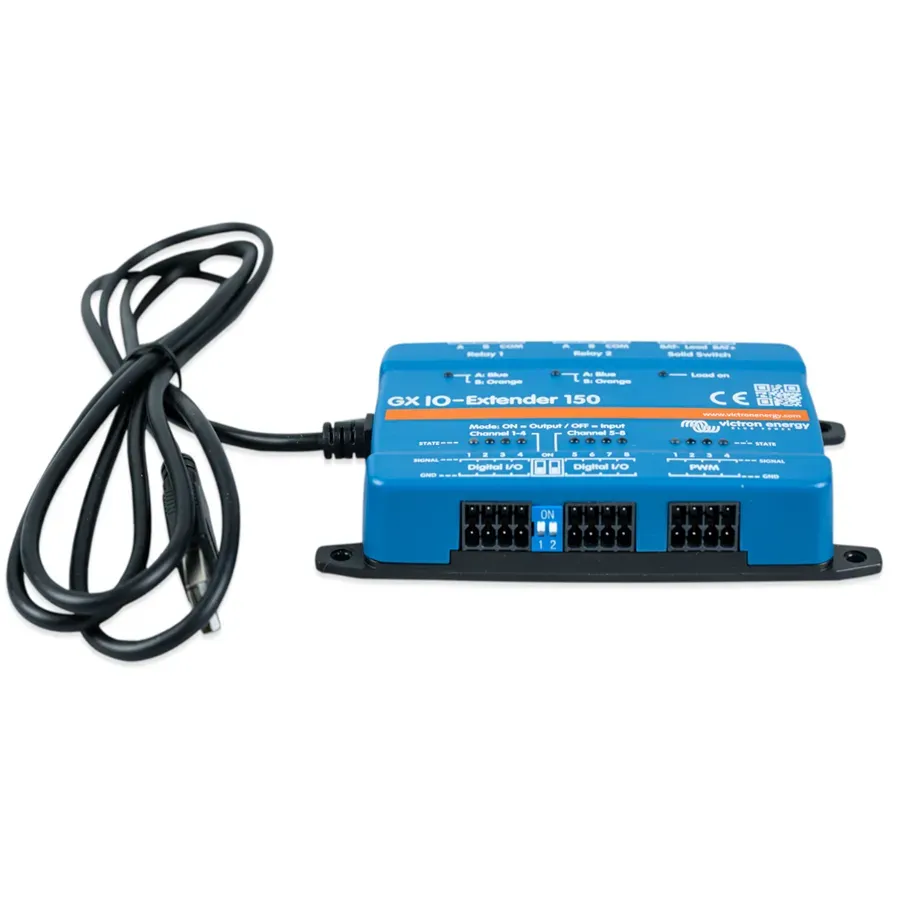

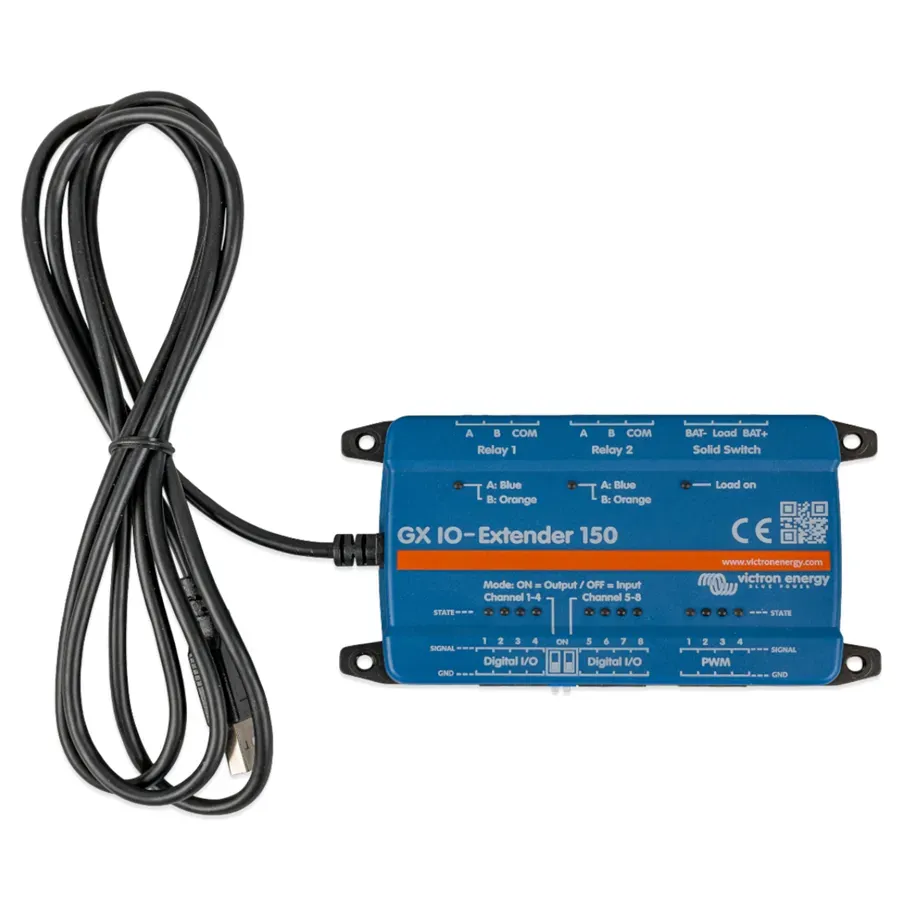

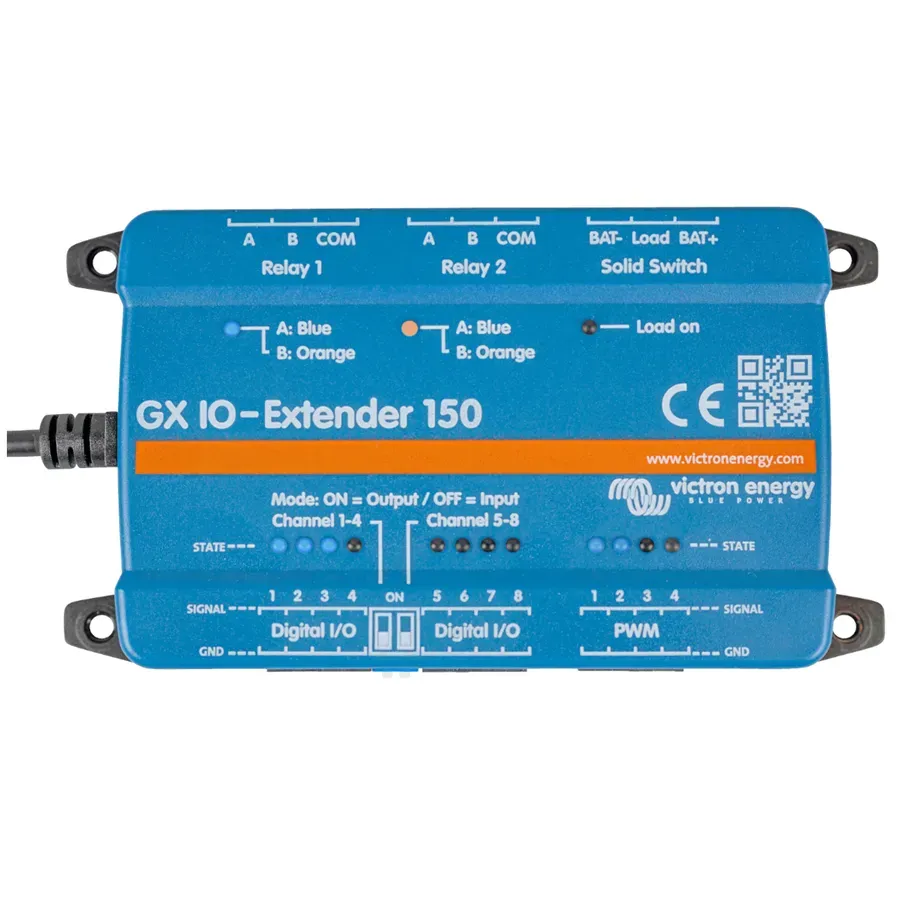

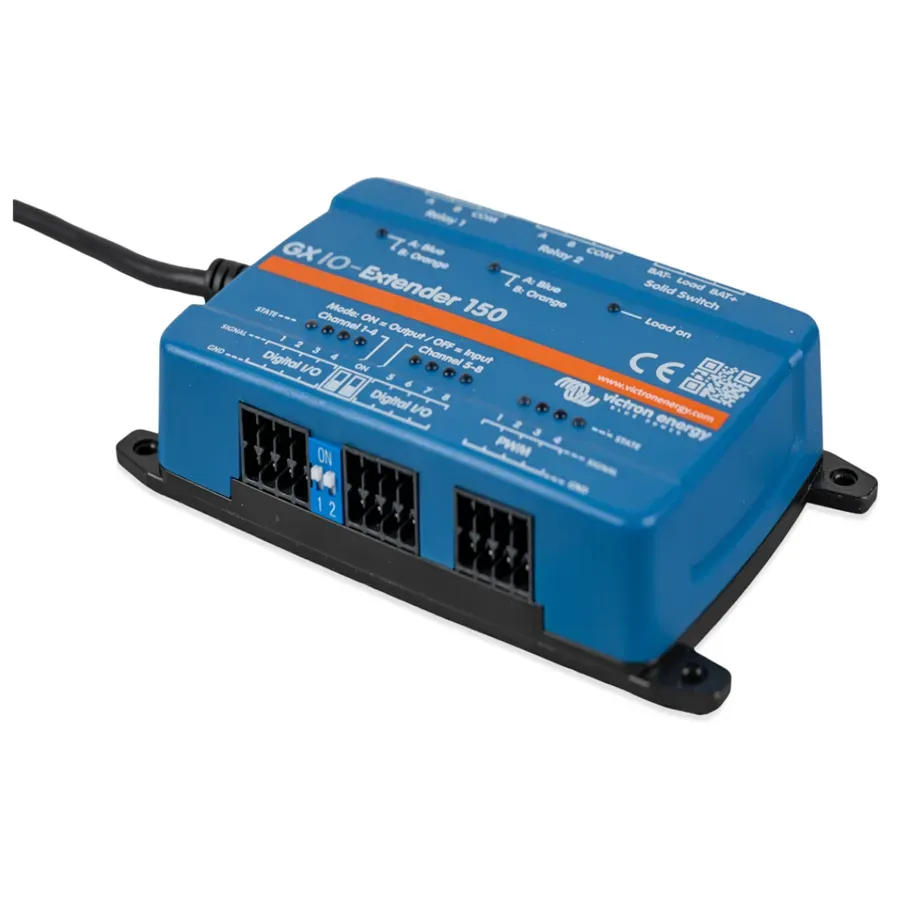

Rozšiřující modul Victron Energy GX IO-Extender 150
Victron Energy GX IO-Extender 150 je inteligentní rozšiřující modul určený pro uživatele, kteří potřebují zvýšit počet dostupných vstupů a výstupů svých GX zařízení. Díky tomuto modulu lze jednoduše připojit další senzory, spínače nebo ovládací prvky a rozšířit tak funkčnost celého systému. Připojuje se snadno přes USB, které zároveň zajišťuje i napájení, takže není nutné řešit složité zapojení ani externí zdroje. IO-Extender poskytuje flexibilní a škálovatelné řešení pro menší i rozsáhlejší instalace – od domácích energetických systémů až po profesionální průmyslové aplikace.
Nastavení a konfigurace je velmi pohodlná – buď přímo přes Node-RED integrovaný v GX zařízení, nebo pomocí přepínačů dostupných v rozhraní Switch. Modul je proto vhodný jak pro zkušené techniky, tak i pro uživatele, kteří preferují rychlou a intuitivní konfiguraci.
Hlavní vlastnosti a funkce
- 8 digitálních vstupů/výstupů: Každý I/O port lze samostatně nastavit jako vstup nebo výstup. Vestavěná LED indikace umožňuje rychlou vizuální kontrolu stavu.
- PWM výstupy: 4 nezávislé kanály s přesným řízením, napětím 5 V a rozlišením 8 bitů při frekvenci 1,5625 kHz. Ideální například pro regulaci ventilátorů, LED osvětlení nebo jiných prvků vyžadujících jemné řízení výkonu.
- Dvě bistabilní relé: Energeticky úsporné řešení pro spínání zátěží do 220 V AC nebo DC, vhodné zejména pro aplikace, kde je nutné zachovat stav i při výpadku napájení.
- Solid State Relay (SSR): Umožňuje rychlé a tiché spínání stejnosměrných zátěží, podporuje odporové, kapacitní i indukční spotřebiče. Díky bezkontaktnímu provedení se vyznačuje dlouhou životností.
- Pluggable spring terminály: Praktické pružinové svorky umožňují rychlé, spolehlivé a pevné připojení vodičů bez potřeby speciálního nářadí.
- Kompletně izolované obvody od USB: Poskytují vysokou úroveň bezpečnosti a chrání GX zařízení před možnými rušivými vlivy nebo přetížením.
- Napájení: USB (5 V, max. 200 mA)
- Příkon: < 100 mW (v klidovém stavu), max. 1 W
- Digitální I/O: 8×, napětí 3,8–5,5 V (vstup), 5 V / 4 mA (výstup)
- PWM výstupy: 4 kanály, 5 V, 8 bitů @ 1,5625 kHz
- Bistabilní relé: 2×, DC: 3 A @ 30 V, AC: 2 A @ 60 V
- Solid State Relay (SSR): max. 70 VDC, 4 A, max. kapacitní zátěž 1000 µF (do 15 V), indukční zátěž do 1000 mH
- Montáž: na zeď nebo DIN lištu (s příslušenstvím)
- Rozměry: 123 × 67 × 23 mm
- Hmotnost: 0,17 kg
- Provozní teplota: -20 °C až +50 °C
