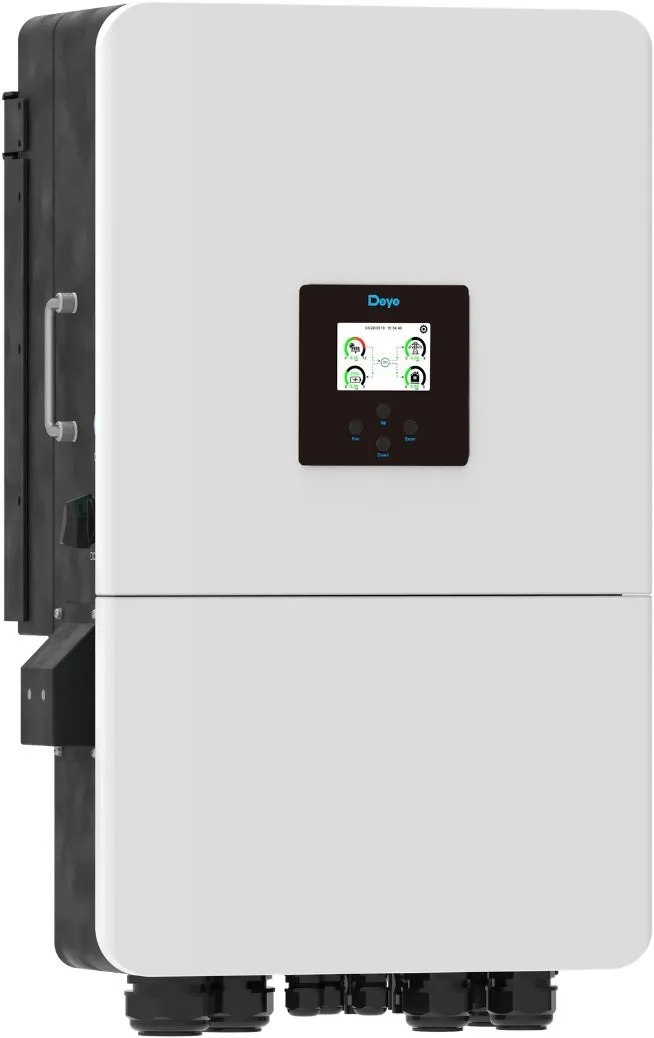

Třífázový nízkonapěťový hybridní měnič Deye SUN-20K-SG05LP3-EU-SM2

Obecné

• Provozní teplota: -40 °C až +60 °C; >45 °C snížení výkonu
• Přípustná vlhkost okolí: 0-100 %
• Přípustná nadmořská výška: 3000 m
• Hlučnost: ≤60 dB
• Stupeň krytí: IP65
• Topologie měniče: Neizolovaná
• Přepětí: Kategorie OVC II (DC), OVC III (AC)
• Rozměry skříňky (Š x V x H): 456 x 750 x 268,5 mm (bez konektorů a konzol)
• Hmotnost: 51,9 kg
• Způsob chlazení: Inteligentní chlazení vzduchem
• Záruka: 5 let / 10 let (Záruční doba závisí na místě konečné instalace měniče, více informací naleznete v záručních podmínkách výrobce.)
• Síťové předpisy: IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtline R25, G99, VDE-AR-N 4105
• Bezpečnostní normy / EMC: IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2

Účinnost

• Maximální účinnost: 97,6%
• Evropská účinnost (Euro účinnost): 97,0%
• MPPT účinnost: >99%

Ochrana zařízení

• Ochrana DC vstupu: DC polarita – ochrana proti přepólování, DC vstupní vypínač, monitorování izolačního odporu DC terminálů, monitorování DC složky.
• Ochrana AC výstupu: Ochrana proti nadproudu na AC výstupu, ochrana proti přepětí na AC výstupu, ochrana proti zkratu na AC výstupu, detekce proudového chrániče (RCD), ochrana proti přepětím (surge protection level), detektor obloukových poruch (volitelné).
• Monitorování a detekce: Monitorování proudu zemního zkratu, detekce zemního poruchového proudu, monitorování ostrovního režimu, monitorování stavu elektrické sítě.
• Ostatní ochrany: Tepelná ochrana zařízení, ochrana proti poklesu napětí při nadtížení.
• Úroveň ochrany proti přepětí: Typ II (DC), Typ II (AC)

Rozhraní

• Komunikační rozhraní: RS485 / RS232 / CAN
• Monitorovací režim: GPRS / WiFi / Bluetooth / 4G / LAN (volitelné)

Vstupní údaje baterie

• Typ baterie: Olověná nebo lithium-iontová
• Rozsah napětí baterie: 40-60 V
• Max. nabíjecí proud: 350 A
• Max. vybíjecí proud: 350 A
• Způsob nabíjení lithium-iontové baterie: Samočinná adaptace na BMS
• Počet bateriových vstupů: 1

Vstupní údaje FV řetězce

• Max. vstupní výkon z FV: 40 000 W
• Max. vstupní výkon DC: 32 000 W
• Max. vstupní napětí DC: 800 V
• Startovací napětí (V): 160 V
• Rozsah napětí MPPT: 160-650 V
• Jmenovité vstupní napětí DC: 550 V
• Max. vstupní proud provozního FV systému: 36+36 A
• Max. vstupní zkratový proud: 54+54 A
• Počet MPPT sledovačů / Počet řetězců na MPPT sledovač: 2/2+2

Vstupní/výstupní údaje AC proudu

• Jmenovitý činný výkon AC vstupu/výstupu: 20 000 W
• Max. zdánlivý výkon AC vstupu/výstupu: 22 000 VA
• Jmenovitý vstupní / výstupní AC proud: 30.4/29 A
• Max. vstupní / výstupní AC proud: 33.4/31.9 A
• Max. nepřetržitý průtok AC proudu (ze sítě do zátěže): 70 A
• Špičkový výkon (off-grid) (W): 2násobek jmenovitého výkonu, 10 s
• Rozsah nastavení účiníku: 0,8 kapacitní až 0,8 induktivní
• Jmenovité vstupní / výstupní napětí / rozsah (V): 220/380V, 230/400V 0.85Un-1.1Un
• Jmenovitá vstupní / výstupní frekvence sítě / rozsah (Hz): 50/45-55, 60/55-65
• Typ připojení do sítě: 3L + N + PE
• Celkové harmonické zkreslení proudu THDi: <3 % (z nominálního výkonu)
• DC složka proudu do sítě: < 0,5% In
