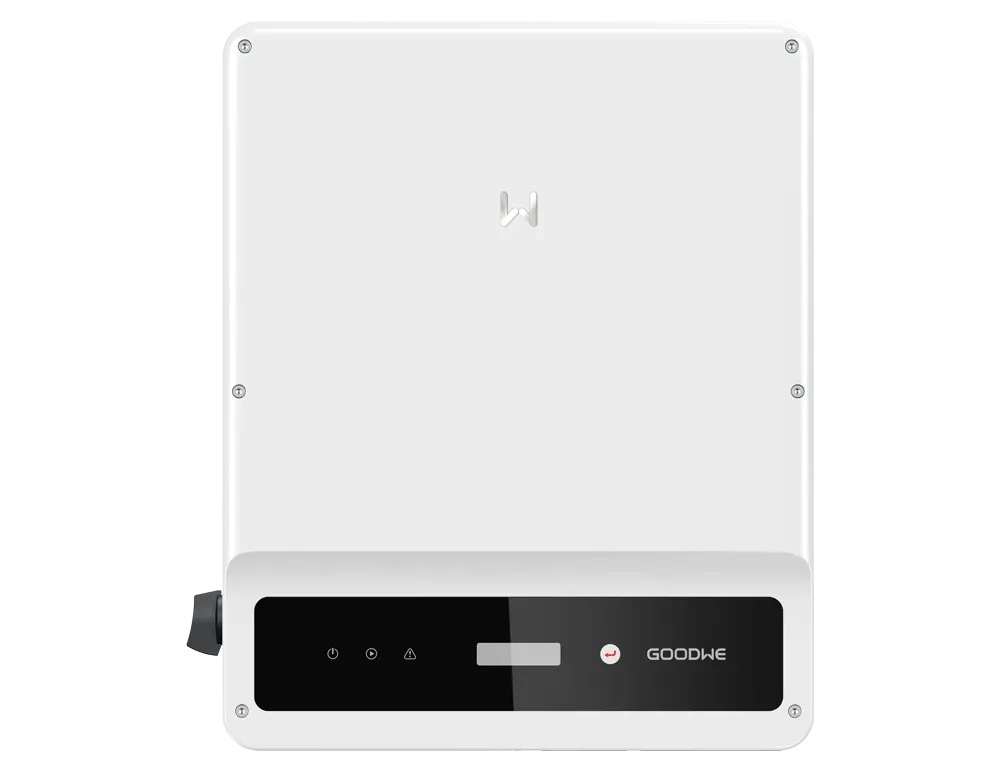

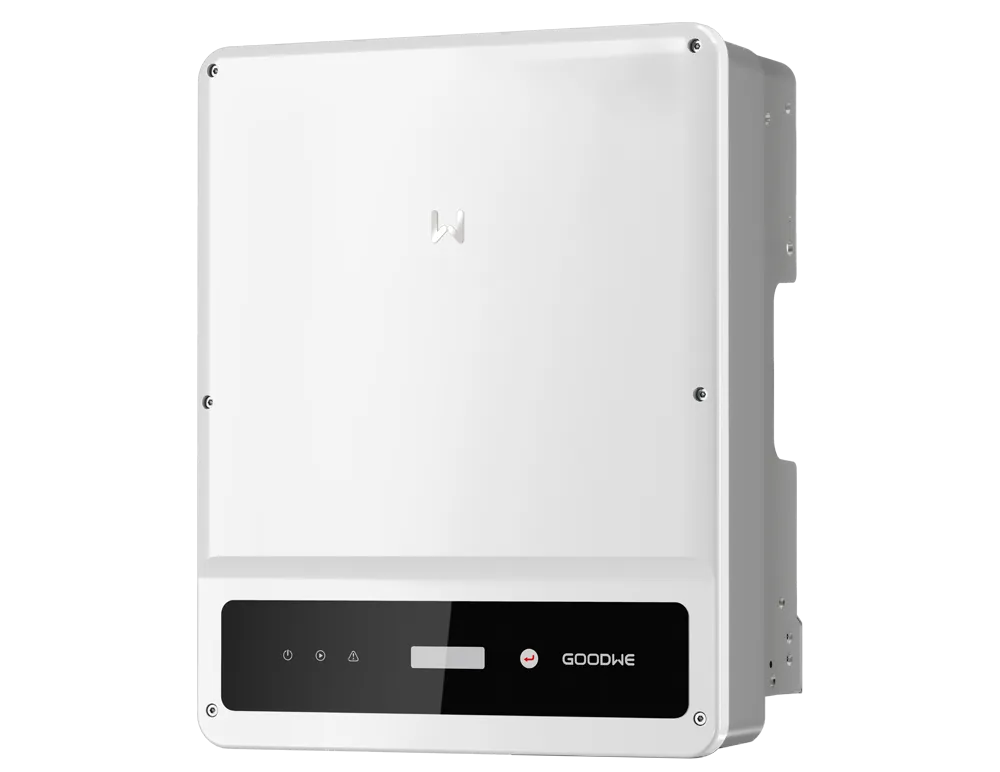

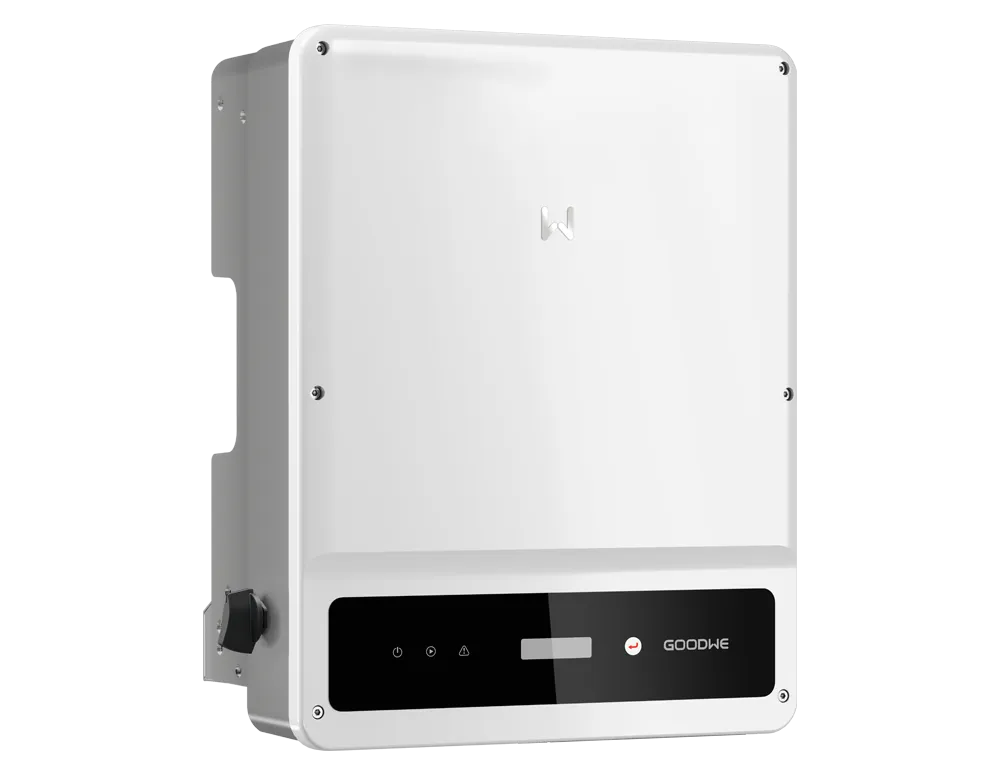

Třífázový měnič GoodWe GW10K-SDT G2 PLUS+ (WiFi, DC switch)

Technické parametry

Obecné

• Rozsah pracovní teploty (°C): -30 ~ +60
• Relativní vlhkost: 0 ~ 100%
• Max. nadmořská výška (m): 4000
• Metoda chlazení: Pasivní
• Uživatelské rozhraní: LED, LCD, WLAN + APP
• Komunikace: WiFi, RS485 nebo LAN nebo 4G (Volitelný)
• Hmotnost (kg): 20.5
• Rozměry šířka x výška x hloubka (mm): 415 x 511 x 175
• Hlučnost (dB): <25
• Topologie: Beztransformátorová
• Vlastní spotřeba v noci (W): <1
• Stupeň krytí: IP65
• DC konektor: MC4 (4 ~ 6mm2)
• AC konektor: Svorkovnice Terminál OT

Ochrany

• Hlídání izolačního stavu FV: Integrovaný
• Hlídání unikajícího proudu: Integrovaný
• Ochrana proti přepólování na stringu: Integrovaný
• Ochrana před ostrovním režimem (Anti-islanding): Integrovaný
• Nadproudová ochrana na AC straně: Integrovaný
• Zkratová ochrana na AC straně: Integrovaný
• Přepěťová ochrana na AC straně: Integrovaný
• DC přepínač: Integrovaný
• DC svodiče přepětí: Typ III (Typ II Volitelný)
• AC svodiče přepětí: Typ III (Typ II Volitelný)
• Ochrana před elektrickým obloukem AFCI: Volitelný
• Vzdálené vypnutí: Integrovaný

Účinnost

• Max. účinnost: 98,3%
• Evropská účinnost: 97,6%

Parametry vstupu

• Max. vstupní napětí (V): 1100
• Rozsah pracovního napětí MPPT (V): 140 ~ 950
• Startovací napětí (V): 180
• Jmenovité vstupní napětí (V): 620
• Max. vstupní proud na jeden MPPT (A): 15
• Max. zkratový proud na jeden MPPT (A): 18,7
• Počet MPP trackerů: 2
• Počet stringů na jeden MPPT: 1

Parametry výstupu

• Jmenovitý výstupní výkon (W): 10000
• Jmenovitý výstupní zdánlivý výkon (VA): 10000
• Max. AC činný výkon (W): 11000
• Max. AC zdánlivý výkon (VA): 11000
• Jmenovité výstupní napětí (V): 380 / 400 / 415, 3L / N / PE
• Rozsah výstupního napětí (V) (podle místních standardů): 180 ~ 270
• Jmenovitá AC frekvence sítě (Hz): 50 / 60
• Rozsah AC frekvence sítě (Hz): 45 ~ 55 / 55 ~ 65
• Max. výstupní proud (A): 16,0
• Účinník: ~1 (Nastavitelné od 0.8 indukční do 0.8 kapacitní)
• Max. harmonické zkreslení THD: <3%
