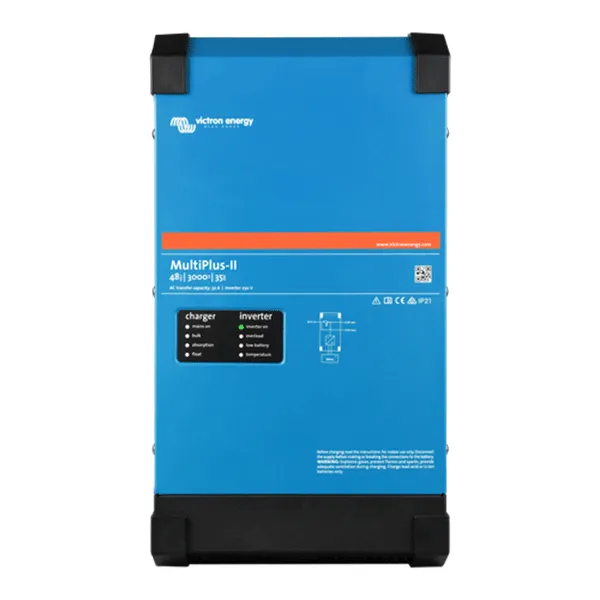

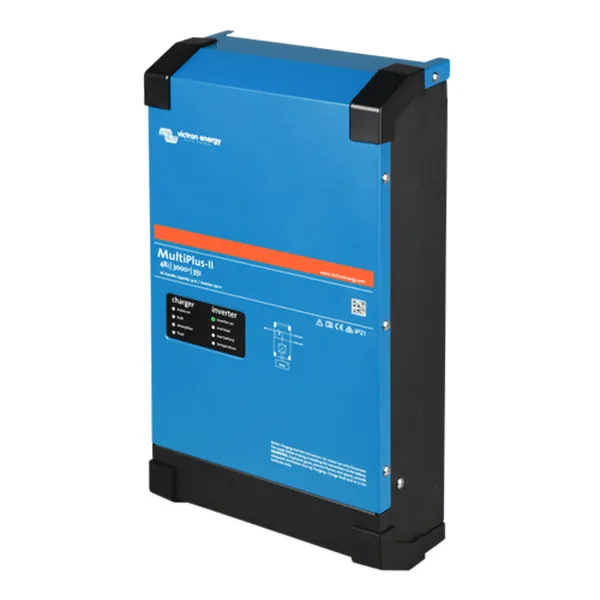

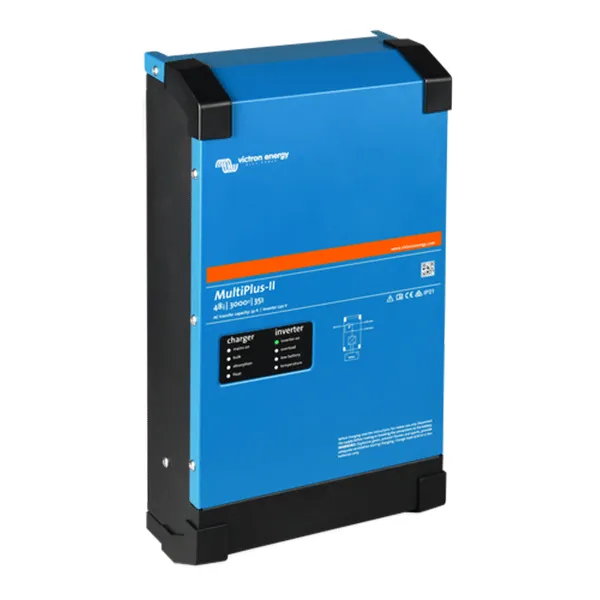

Měnič napětí 24V 3000VA sinus Victron Energy Multiplus-II

Měnič a nabíječka Multiplus-II kombinuje funkce produktů MultiPlus a MultiGrid.

Má všechny funkce jednotky MultiPlus a navíc možnost připojení externího proudového čidla pro funkce PowerControl a PowerAssist s optimalizací vlastní spotřeby (max. 32A).

Má také všechny funkce jednotky MultiGrid se zabudovanou anti-islanding ochranou na svém AC vstupu - zesílená ochrana zabránění nežádoucím dodávkám do distribuční sítě v případě jejího výpadku.

Měniče Victron jsou standardně v továrním nastavení, které je pro málokterého uživatele vhodné. Nesprávné nastavení může vést k nefunkčnosti systému až ke zničení baterií.

Při koupi doporučujeme obrátit se na naši technickou podporu prostřednictvím e-mailu: [email protected] s požadavkem o profesionální nastavení.

Tyto služby při koupi u nás poskytujeme zdarma.

ESS Systémy pro skladování energie

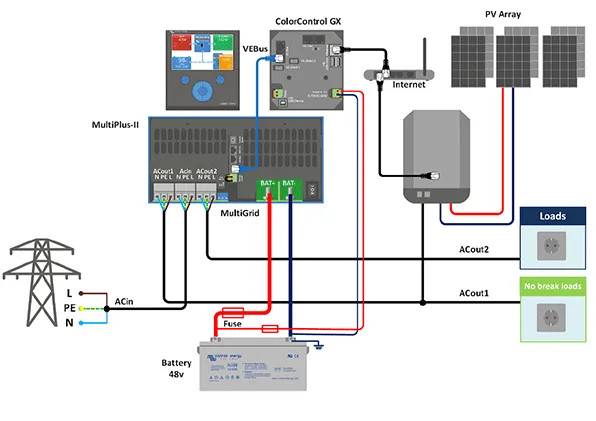

MultiPlus-II je klíčovým prvkem v systému Victron ESS, který poskytuje flexibilitu pro kombinaci se solárními MPPT regulátory nebo se síťovými FV měniči.

Jak již název napovídá, MultiPlus-II je kombinací střídače a nabíječky v jednom elegantním provedení. Řada funkcí zahrnuje čistě sinusový měnič, adaptivní nabíjení, hybridní technologii PowerAssist a další funkce pro integraci do různých typů systémů.

Jeden AC vstup

MultiPlus-II je vybaven jedním AC vstupem pro připojení distribuční sítě. generátoru. Pokud jsou zapotřebí dva AC vstupy, pak zvolíme jednotku Quattro.

Dva AC výstupy

MultiPlus-II je vybaven dvěma AC výstupy. Hlavní výstup AC1 zajistí dodávky energie bez přerušení napájení. Např. v režimu UPS MultiPlus-II převezme napájení připojených spotřebičů (za méně než 20 milisekund) v případě výpadku distribuční sítě nebo generátoru.

Druhý AC výstup je funkční pouze tehdy, když je k dispozici AC vstup (distribuční síť / generátor). Zátěž, která by rychle vybila akumulátory, jako například ohřívač vody, lze tedy připojit k tomuto výstupu a ten bude napájen pouze z AC zdroje.

Čtyři fáze nabíjení adaptivní nabíječkou se dvěma výstupy pro nabíjení baterie.

Hlavní DC výstup poskytuje výkonné plnohodnotné nabíjení akumulátorů prostřednictvím systému "adaptivního nabíjení". Software řídí třístupňový automatický proces dobíjení tak, aby vyhovoval stavu baterie a přidává čtvrtou fázi dobíjení – udržovací nabíjení.

Kromě toho, MultiPlus-II může nabíjet i druhou baterii pomocí nezávislého výstupu dobíjení určeného např. pro startovací baterie generátoru s maximálním nabíjecím proudem 4 A. MultiPlus-II je určen pro nabíjení všech typů olověných, alkalických i lithiových baterií.

Prakticky neomezený výkon díky paralelnímu provozu

Až 6 jednotek MultiPlus-II může pracovat paralelně k dosažení vyššího výkonu.

Třífázový provoz

Tři jednotky stejného typu mohou být nakonfigurovány pro třífázový provoz s fázovým posunem. Ale to není všechno, až 6 paralelně řazených jednotek může tvořit jednu fázi. Třífázový systém tak může sestávat až z 18 jednotek se souhrnným trvalým výstupním výkonem 43,2 kW / 54 kVA a nabíjecím výkonem 630 A.

Unikátní vlastnosti funkce PowerControl a PowerAssist

MultiPlus-II zamezí přetížení výkonově omezeného AC zdroje. proudově omezené el. přípojky, nebo generátoru. Pokud by mělo dojít velkým odběrem k přetížení vstupního AC zdroje, v prvním kroku automaticky sníží nabíjecí proud do baterie (PowerControl).

Energie pro nabíjení je přesunuta pro napájení AC spotřebičů. Ve druhém kroku dochází k posílení vstupního AC zdroje proudem odebíraným z baterie (PowerAssist). Na AC výstup přichází společně energie z AC zdroje iz baterie (měniče).

Solární energie

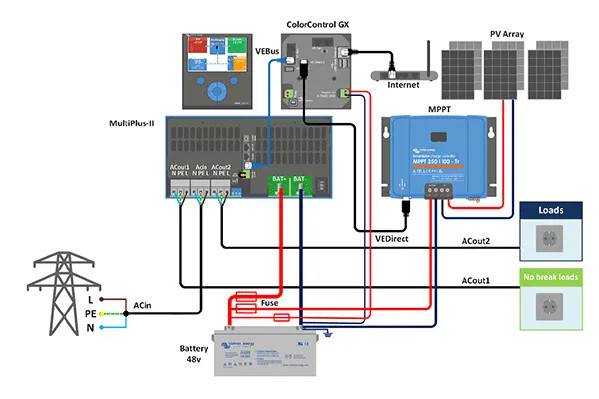

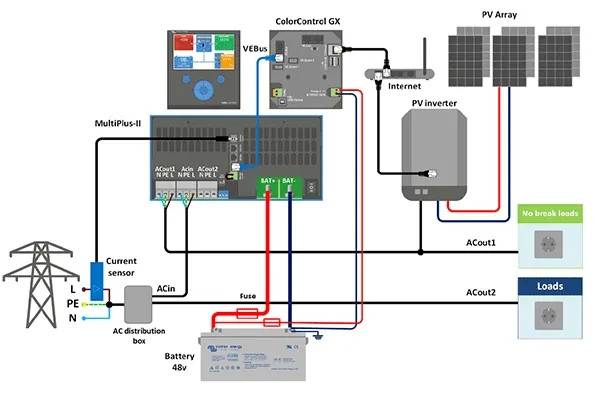

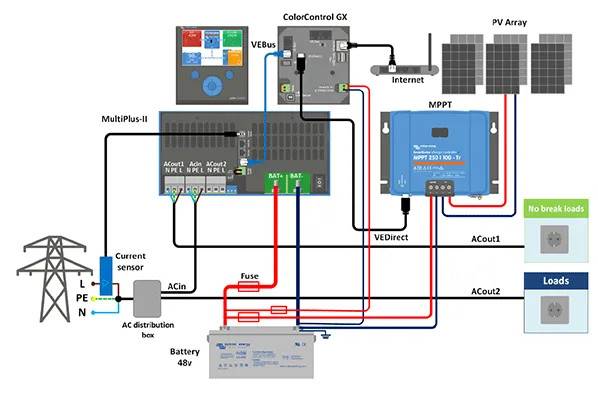

AC proud můžete mít k dispozici iv případě výpadku distribuční sítě. MuliPlus-II může být použit jak v off-grid (ostrovních) systémech, tak ve fotovoltaických systémech trvale připojených k distribuční síti. MultiPlus-II není vybaven vstupem pro FV pole, je ale předurčen ke spolupráci s MPPT regulátory (DC coupling systémy) nebo síťovými měniči (AC coupling systémy) umístěnými na AC vstupu a/nebo AC výstupu. Více naleznete v popisu ESS: https://www.victronenergy.com/live/ess:design-installation-manual

Vzdálený monitoring a konfigurace systémů

Sledujte a ovládejte svůj systém lokálně nebo vzdáleně přes internet z libovolného místa na světě pomocí bezplatné aplikace VRM a bezplatného portálu VRM: https://vrm.victronenergy.com/landingpage Přístup může být z telefonu, tabletu, notebooku nebo počítače pro různé operační systémy. Pro vzdálený přístup potřebujete jeden z následujících ovládacích panelů a poté máte k dispozici možnost monitoringu a konfigurace systému odkudkoli na světě: Color Control GX, Venus GX

V kombinaci s ColorControl GX nebo Venus GX zajišťuje počítání stavu nabití baterie v procentech (SOC)

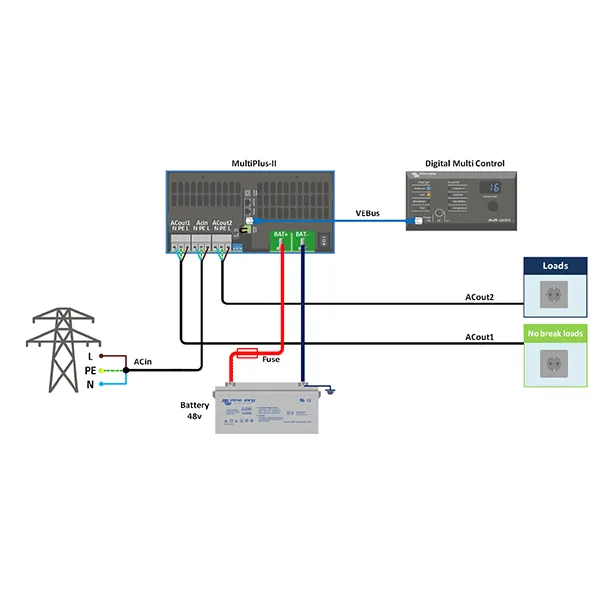

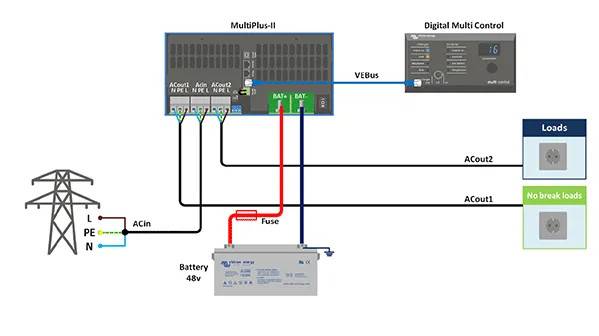

Varianty provozu

MultiPlus-II nabízí mnoho variant provozu a je schopen nabídnout řešení na řadu uživatelských požadavků.

Technické parametry

• PowerControl & PowerAssist: Ano
• Přepínač: 32A
• Maximální vstupní proud AC: 32 A

Měnič

• Rozsah vstupního napětí: 38 - 66 V
• Výstupní napětí: 230 VAC ± 2%
• Frekvence: 50 Hz ± 0,1%
• Cont. výstupní výkon při 25°C (3): 3000 VA
• Cont. výstupní výkon při 25°C: 2400 W
• Cont. výstupní výkon při 40°C: 2200 W
• Cont. výstupní výkon při 65°C: 1700 W
• Maximální zdánlivý příkon: 2500VA
• Špičkový výkon: 5500W
• Maximální účinnost: 95%
• Výkon nulového zatížení: 11 W
• Nulový výkon v režimu AES: 7 W
• Výkon nulového zatížení v režimu vyhledávání: 2 W

Nabíječka

• Vstup AC: rozsah vstupního napětí: 187-265 VAC
• Vstupní frekvence: 45 - 65 Hz
• 'Absorpční' napětí náboje: 57,6 V
• Napájecí napětí 'plovoucí': 55,2 V
• Režim skladování: 52,8 V
• Maximální nabíjecí proud akumulátoru (4): 35 A

Obecné

• Pomocný výstup: Ano (32 A)
• Snímač vnějšího střídavého proudu (volitelný): 50 A
• Programovatelné relé: Ano
• Ochrana: a - g
• Komunikační port VE.Bus: Pro paralelní a třífázový provoz, dálkového monitorování a systémové integrace
• Univerzální com. port: Ano, 2x
• Zapnutí a vypnutí na dálku: Ano
• Rozsah provozních teplot: -40 až + 65°C (chlazení s ventilátorem)
• Vlhkost (nekondenzující): Max. 95%

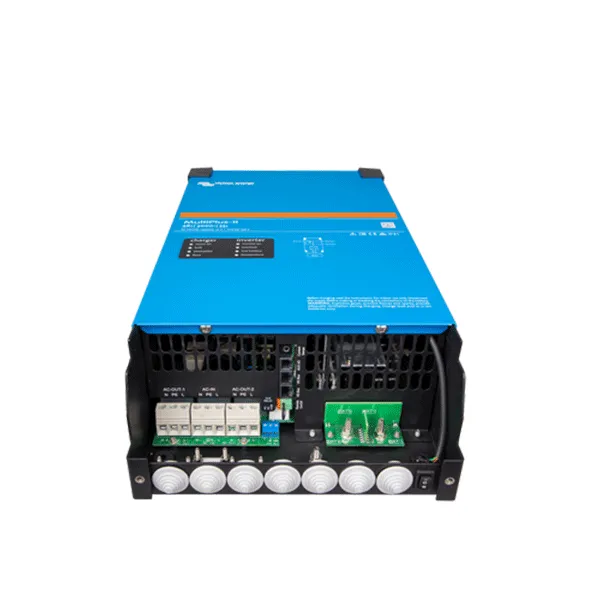

Skříň

• Materiál a barva: ocel, modrá RAL 5012
• Krytí: IP22
• Připojení baterie: Šrouby M8
• 230 V AC připojení: Šroubové svorky 13 mm2 (6 AWG)
• Hmotnost: 18 kg
• Rozměry: 506 x 275 x 147 mm
