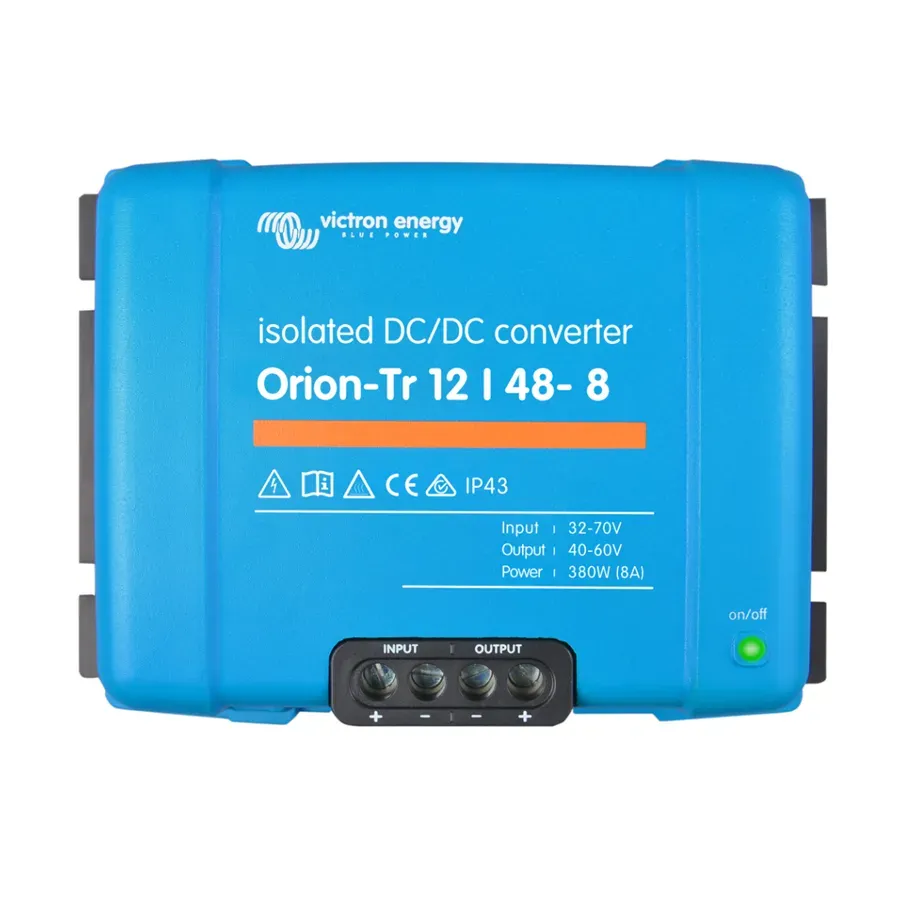

Konvertor DC/DC Orion-Tr 12/48V-8A 380W IP43 izolovaný

Konvertor DC/DC Orion-Tr 12/48V-8A 380W IP43 izolovaný

Pro napojení kabelů máte k dispozici šroubovací svorky, takže není třeba pro zapojení žádné další speciální konektory. Při instalaci orientujte šrouby směrem dolů. Vstupní pojistka je na modelech 12V a 24V.

Izolované napájecí zdroje jsou vhodné pro napájení spotřebičů citlivých na rušení, jako jsou audio/video zařízení. Přerušují také zápornou větev napájení, čímž zabraňují rušení z horní části sítě (např. z alternátoru nebo regulátoru nabíjení).  Nevýhodou je mírně vyšší cena a nižší účinnost ve srovnání s neizolovaným zdrojem.

Vzdálené ovládání

Vzdálené ovládání zapnuto/vypnuto eliminuje potřebu spínače odolného vysokému proudu na vstupním vedení. Vstup pro vzdálené ovládání může být spínán nízkonapěťovým spínačem, nebo například motorovým start/stop vypínačem (viz manuál).

Funkce nabíječky

Nastavitelné výstupní napětí: tyto konvertory tak mohou být použity také jako nabíječky například pro nabíjení 12 V startovací baterie, nebo pro přídavnou baterii v jinak 24V systému.

Paralelní chod

Všechny modely jsou odolné proti zkratu a mohou být provozovány v paralelním zapojení ke zvýšení výstupního výkonu.

Počet jednotek které mohou být připojené paralelně je neomezený.

Odolnost

Třída ochrany proti vlhkosti a prachu IP43.

Rychlá a jednoduchá instalace

Pro napojení kabelů jsou k dispozici klasické šroubové svorky, takže nebudete pro zapojení konvertoru potřebovat žádné speciální konektory.

Při instalaci orientujte šroubové svorky směrem dolů.

Šroubové svorky.

Vstupní pojistka je na modelech 12V a 24V.

Technické parametry

• Rozsah vstupního napětí: 10-17V
• Vypnutí při napětí: 7V
• Restart při napětí: 7,5V
• Jmenovité výstupní napětí: 48,2V
• Rozsah nastavení výstupního napětí: 40-60V
• Tolerance výstupního napětí: +/- 0,2V
• Výstupní šum: 2mV rms
• Nepřetržitý výstupní proud při výstupu napětí a 40 °C: 8A
• Maximální výstupní proud (10 s) při výstupním napětí -20%: 15A
• Zkratový výstupní proud: 25A
• Nepřetržitý výstupní výkon při 25 °C: 430W
• Nepřetržitý výstupní výkon při 40 °C: 380W
• Účinnost: 89%
• Vypnutý proud: <220 mA
• Galvanické oddělení 200V DC mezi vstupem, výstupem a skříní
• Rozsah provozní teploty: -20 až +55 ° C
• Vlhkost: Max. 95% bez kondenzace
• Připojení: DC Šroubové svorky
• Maximální průřez vodiče: 13 mm² (AWG6)
• Hmotnost: 1,8 kg
• Rozměry: 130x186x80mm​


Certifikace

Bezpečnost EN60950

Emise EN 61000-6-3, EN 55014-1

Imunita EN 61000-6-2, EN 61000-6-1, EN 55014-2

Automobilová směrnice ECE R10-4
