A-Z WATER INVERTER solární ohřev vody

Ohřev vody z fotovoltaiky A-Z WATER INVERTER nabízí efektivní přímé napájení bojleru ze slunce bez nutnosti velké, těžké a drahé technologie. Zařízení podle nastaveného režimu napájí přímo bojler z produkce solárních panelů bez zbytečných ztrát.

Pro optimální efektivitu je výkon z panelů zpracováván přes MPPT, čímž je zaručen optimální pracovní bod a nejvyšší efektivita výroby elektrické energie. Vzhledem k tomu, že je bojler v podstatě čistě ohmická zátěž, je výkon zpracováván prakticky od prvního vyrobeného wattu (>50W produkce) energie z panelů přímo do teplé vody.

S ohledem na univerzálnost použití je výstupní napětí střídavé o frekvenci sítě, tím odpadá nutnost použití speciálních bojlerů pro stejnosměrné napájení. Jednotka je koncipována pro vstupní napětí 120 až 400 V DC s ohledem na provozní napětí topné patrony bojleru.

Jednotka nepotřebuje přívod HDO signálu, může být spínána přímo jako spotřebič (bojler). Jednotka je samozřejmě opatřena jištěním na DC straně a odpojovačem.

Zařízení v režimu AUTO má prioritu napájet bojler z FVE (pokud je napětí na panelech) pokud není přítomno napětí z FVE, nahřívá se bojler z HDO/sítě na nastavenou teplotu (ta může být v rozmezí mezi 30-70 stupni, doporučujeme nastavit na 40 stupňů) do teploty pojistného termostatu (na bojleru) kde je cca 70 stupňů se nahřívá pouze z FVE.

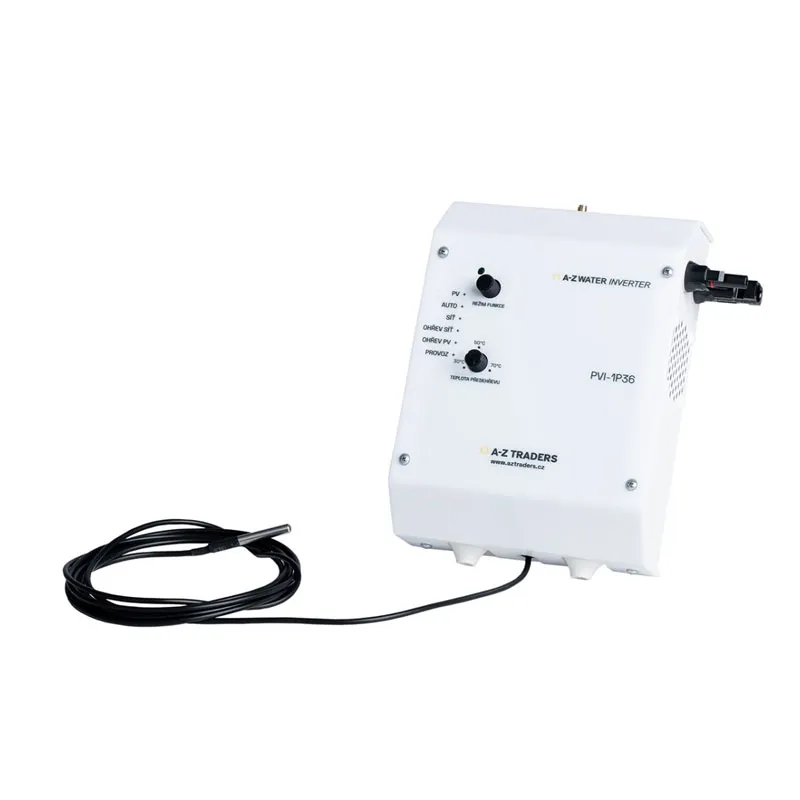

Do šachty bojleru se ze zařízení umístí čidlo teploty (zařízení bude mít na sobě kolečko s nastavením teploty z boku a kolečko na nastavení režimu – AUTO/FVE/Síť).

Pokud je ovládán bojler přes HDO – tedy signál HDO spíná a rozpíná stykač (napájení bojleru) - není to žádný problém, naopak - režim síť nebo dohřev ze sítě funguje při přítomnosti napětí ze sítě.

Zařízení se připojuje na stávající 1-fázový přívod k bojleru + DC vedení od panelů (u stávajících bojlerů). U Nově instalovaných bojlerů připravte dle zvolené patrony (ideálně kabel CYKY-J 3x2,5) a jistič B16/1.

POZOR! Nelze použít u tzv. SMART bojlerů – které mají řídící elektroniku (poznají se tak, že je na nich display, nebo digitální hodnoty teploty a v názvu mají většinou slovo SMART/Chytrý).

DC jištění je ve střídáči obsazeno, ale stejně je nutné doplnit DC rozváděč (jako u standardního střídače a vlastně i jakéhokoliv zařízení které se používá jednoúčelově – s FVE panely).
