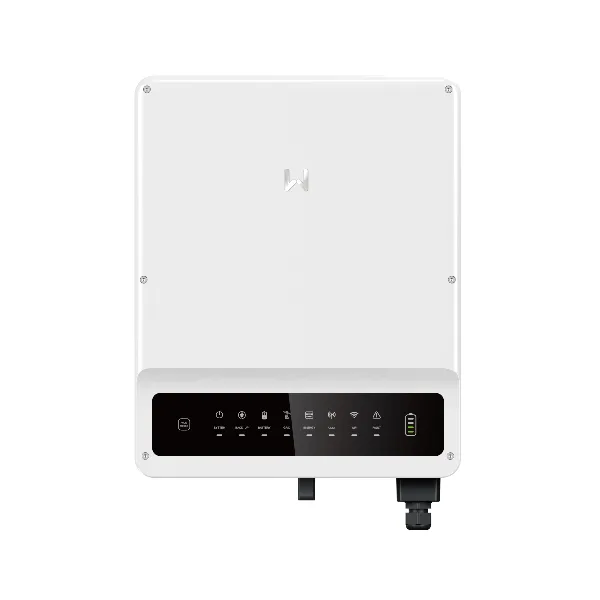

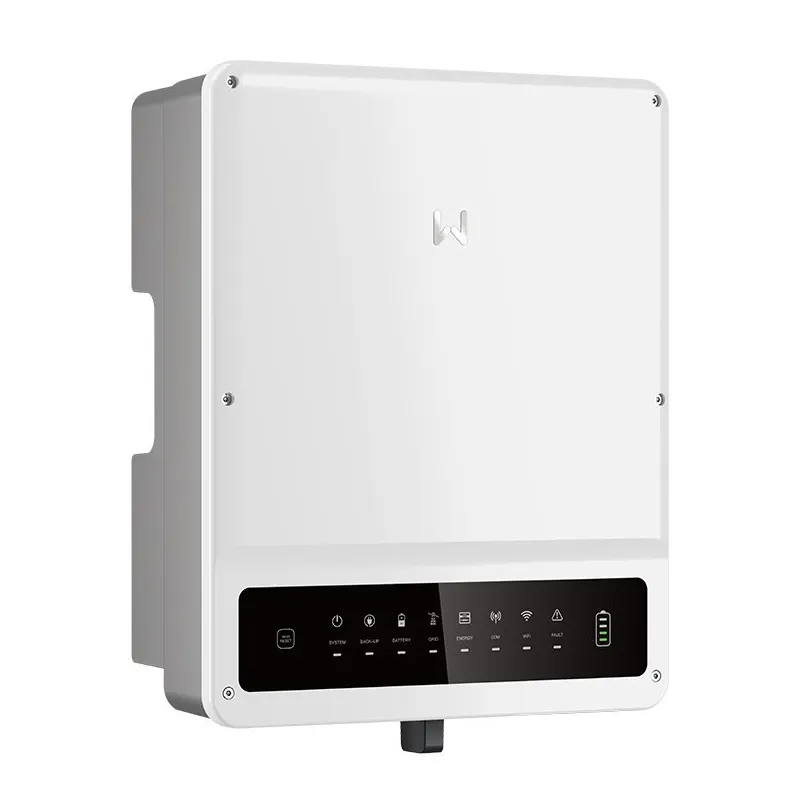

Hybridní fřífázový měnič napětí GoodWe GW5KN-ET Plus+ (16A) 5000VA se dvěma MPPT

3-fázový hybridní měnič napětí z řady ET je standardně vybaven dvěma MPPT se dvěma samostatnými výstupy a umožňuje připojení vysokonapěťových baterii. Je odolný vůči výpadku distribuční sítě a poskytuje tak dokonalou zálohu pro rodinný dům i firmu.

Střídač má vysoký vstupní proud (16 A) pro MPPT - vhodný pro nové typy fotovoltaických panelů (nad 500 Wp).

Na první výstup se připojí fáze rodinného domu a na druhý výstup se připojí zálohované spotřebiče, které mají fungovat i v případě výpadku distribuční sítě. Pokud je měnič připojen k síti, dodává do obou výstupů. V případě výpadku distribuční sítě dodává pouze do druhého výstupu.

Přechod do záložního režimu se děje v rámci milisekund. Jedná se tak o UPS (Uniterupted Power Supply). Samozřejmostí je bezplatný monitorovací systém elektrárny (výkon FVE a stav baterii) pomocí Wi-Fi. Měnič je možné nastavit jako bezpretokový.

Baterie lze nabíjet z AC strany (ze sítě distributora). Střídač je schopen pracovat i bez připojených baterii.

Vlastnosti

• Měnič je asymetrický

• Inovativní řešení pro skladování energie

• Vodovzdorný a prachuvzdorný podle normy IP66

• Bezplatný monitoring na počítači nebo smartphonu

• Integrovaný nabíječ a měnič napětí

• Plný výkon až do 45 ° C

• Nehlučný provoz bez ventilátoru

• Široký rozsah napětí baterie

• Zařízení funguje v režimu komunikace se sítí, i nezávisle na distribuční síti

• Kompatibilní s vysokonapěťovými bateriemi

• Zvýšená bezpečnost a výkon za stejnou cenu

Obsah balení

• Měnič  1x


• Držák na stěnu  1x


• Smartmeter se třemi CT  1x

• Wi-Fi modul 1x


• Kladný konektor  2-3x


• Záporný konektor  2-3x


• Kladný bateriový konektor  1x


• Záporný bateriový konektor  1x


• Šrouby s hrmoždinkami  4x


• Šroub s plochou hlavou  6x


• PE oko 1x


• Dutinka  12x


• AC kryt svorkovnice  1x


• Manuály

 Zabudované ochrany

• Ostrovní ochrana

• Ochrana proti přepólování FV vstupu

• Detekce izolačního odporu

• Ochrana únikového proudu

• Vstupní nadproudová ochrana

• Vstupní zkratová ochrana

• Ochrana proti přepólování baterie

• Ochrana proti výstupního přepětí

Účinnost

• Max. účinnost: 98%

• EURO účinnost více než 97.2%

• Účinnost přizpůsobení MPPT regulátoru 99.9%

Vstupní parametry

• Max. vstupní výkon z FV: 7500 W

• Max. DC vstupní napětí: 1000 V

• Rozsah MPPT: 200 ~ 850 V

• Startovací napětí: 180 V

• Jmenovité DC vstupní napětí: 620 V

• Max. stejnosměrný proud: 16/16 A

• Max. zkratový proud: 21,2 / 21,2 A

• Počet MPPT regulátorů: 2

• Počet stringů na MPPT: 1

Informace o AC výstupu (síť)

• Jmenovitý AC výkon do rozvodné sítě: 5000 VA

• Max. zdánlivý výstupní výkon do rozvodné sítě: 5500 VA

• Max. zdánlivý příkon z rozvodné sítě: 10 000 VA

• Jmenovité výstupní napětí: 400/380 V, 3L / N / PE

• Jmenovitá výstupní frekvence: 50/60 Hz

• Max. proudový výstup AC do rozvodné sítě: 8,5 A

• Max. příkon AC z rozvodné sítě: 15,2 A

• THDi méně než 3%

• Účiník 0,8 kapacitní - 0,8 induktivní

• Připojení k síti Třífázové

Informace o AC výstupu (back-up)

• Max. zdánlivý výstupní výkon: 5000 VA

• Špičkový zdánlivý výkon: 10000 VA, 60 sek

• Max. výstupní porud: 8,5 A

• Jmenovité výstupní napětí: 400/380 V

• Jmenovitá výstupní frekvence: 50/60 Hz

• THDV méně než 3%

Specifikace baterie

• Typ baterie: Li-Ion

• Rozsah napětí baterie: 180 ~ 600 V

• Max. nabíjecí proud: 25 A

• Max. vybíjecí proud: 25 A

• Nabíjecí systém pro Li-Ion Auto-adaptační s BMS

  Všeobecné informace

• Rozměry: 415 x 516 x 180 mm

• Hmotnost: 24 kg

• Montáž: Držák pro upevnění na stěnu

• Rozsah okolních teplot: -35 ~ 60 ° C (více než 45C degraduje)

• Poměrná vlhkost: 0 ~ 95%

• Maximální nadm. Výška pro provoz: 4000 m (více než 3000m degraduje)

• Stupeň ochrany: IP66

• Topologie: Bez transformátoru

• Ztráty v režimu standby: méně než 15W

• Chlazení: Přirozeně, vzduchem

• Displej: LED a APP

• Komunikace: Wi-Fi; RS485 nebo Ethernet
