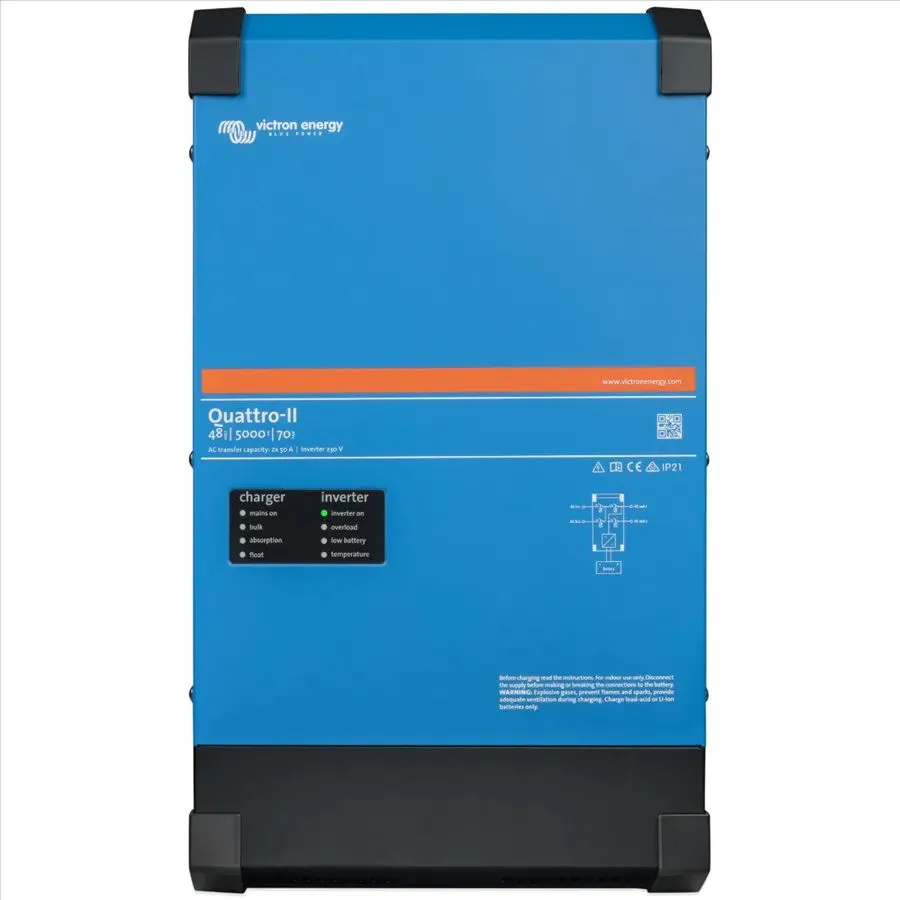

Hybridní měnič a nabíječka Victron Energy Quattro-II 48V 5000VA 70A-50A/50A 230V

Multifunkční

Stejně jako MultiPlus-II je i Quattro-II kombinovaným zařízením, které spojuje měnič a nabíječku. Navíc je vybaven dvěma AC vstupy a automaticky se přepíná na aktivní zdroj napájení.

K jeho hlavním funkcím patří měnič s čistou sinusovkou, adaptivní nabíječka, technologie PowerAssist a další prvky umožňující snadnou integraci do systému. Podporuje provoz ve třífázové i paralelní konfiguraci.

Dva AC vstupy

Quattro II má dva na sobě nezávislé AC vstupy – což je hlavní rozdíl oproti řadě MultiPlus II – například pro připojení k síti a generátoru, nebo ke dvěma generátorům. Zařízení se automaticky přepne na ten zdroj, který je aktuálně dostupný.

Dva AC výstupy

Quattro je standardně vybaveno dvěma AC výstupy. Hlavní výstup disponuje funkcí zajišťující nepřerušované dodávky energie – v případě výpadku sítě nebo generátoru Quattro okamžitě převezme napájení připojených zařízení. Přepnutí proběhne tak rychle (méně než za 20 milisekund), že počítače a další citlivá elektronika zůstanou v provozu bez jakéhokoliv výpadku.

Druhý výstup je aktivní pouze tehdy, když je na jednom z AC vstupů Quattra k dispozici napětí. K tomuto výstupu je možné připojit spotřebiče s vysokou spotřebou energie, jako jsou bojler, klimatizace nebo elektrická trouba, které by jinak rychle vybily akumulátory

PowerControl – ochrana proti přetížení AC zdroje

Quattro funguje jako výkonná nabíječka akumulátorů a dokáže čerpat značné množství proudu ze sítě nebo generátoru. Aby nedošlo k přetížení AC zdroje, lze pro každý vstup nastavit maximální limit odběru energie.

Unikátní vlastnosti funkce PowerAssist

Funkce PowerControl je vylepšena na vyšší úroveň a brání přetížení výkonově omezeného AC zdroje. Pokud by došlo k přetížení, nejprve se automaticky sníží nabíjecí proud baterie. Pokud to nebude stačit, dojde k doplnění výstupního výkonu připojeného generátoru nebo místního napájení (například z elektrických přípojek s omezeným proudem) pomocí energie odebírané z akumulátorů.

Prakticky neomezený výkon díky paralelnímu provozu

Až šest jednotek MultiPlus-II může pracovat paralelně, čímž dosáhnete vyššího výkonu. Například šest jednotek 48/5000/70 poskytne výstupní výkon 25 kW / 30 kVA a nabíjecí výkon až 420A.

Třífázový provoz

Tři jednotky stejného typu mohou být nakonfigurovány pro třífázový provoz s fázovým posunem. To ale není vše – až šest paralelně připojených jednotek může tvořit jednu fázi. Třífázový systém tak může sestávat až z 18 jednotek, což poskytne celkový trvalý výstupní výkon 75 kW / 90 kVA a nabíjecí výkon 1200 A.

Technické parametre

• AC vstup: Rozsah vstupního napětí: 187-265 VAC,  Vstupní frekvence: 45 – 65 Hz
• Maximální průchozí proud: 50 A
• Rozsah vstupního napětí: 38-66 V

• Maximální napájecí výkon: 5000 VA

• Špičkový výkon: 9000 W

• Maximální účinnost: 96 %
