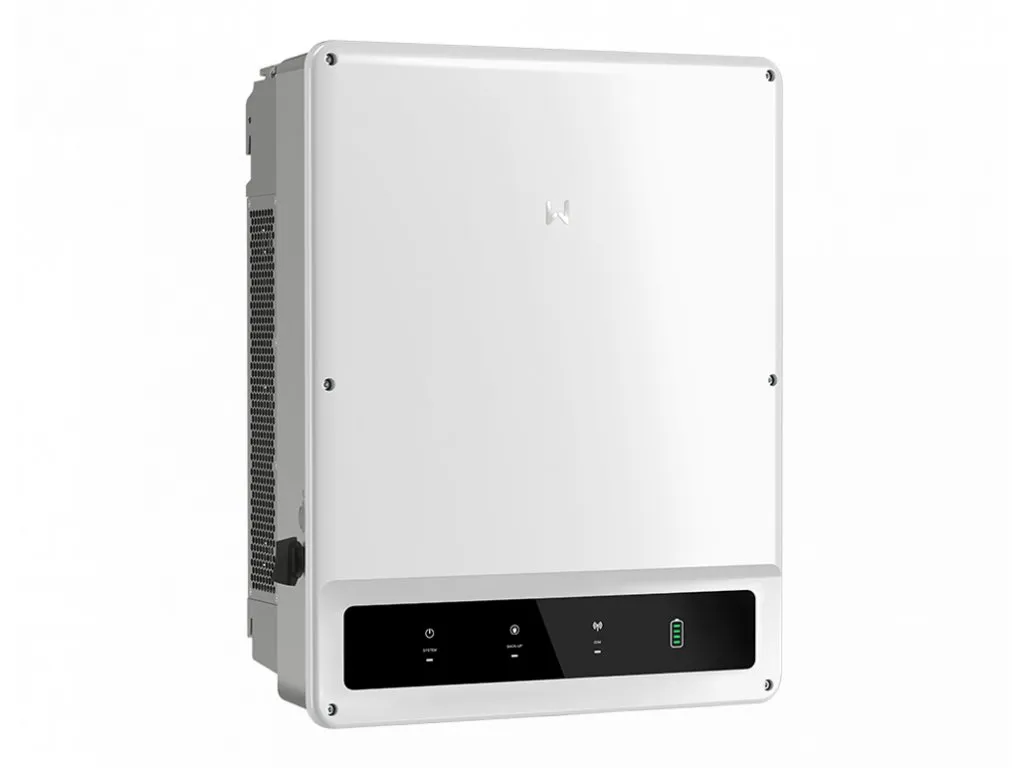

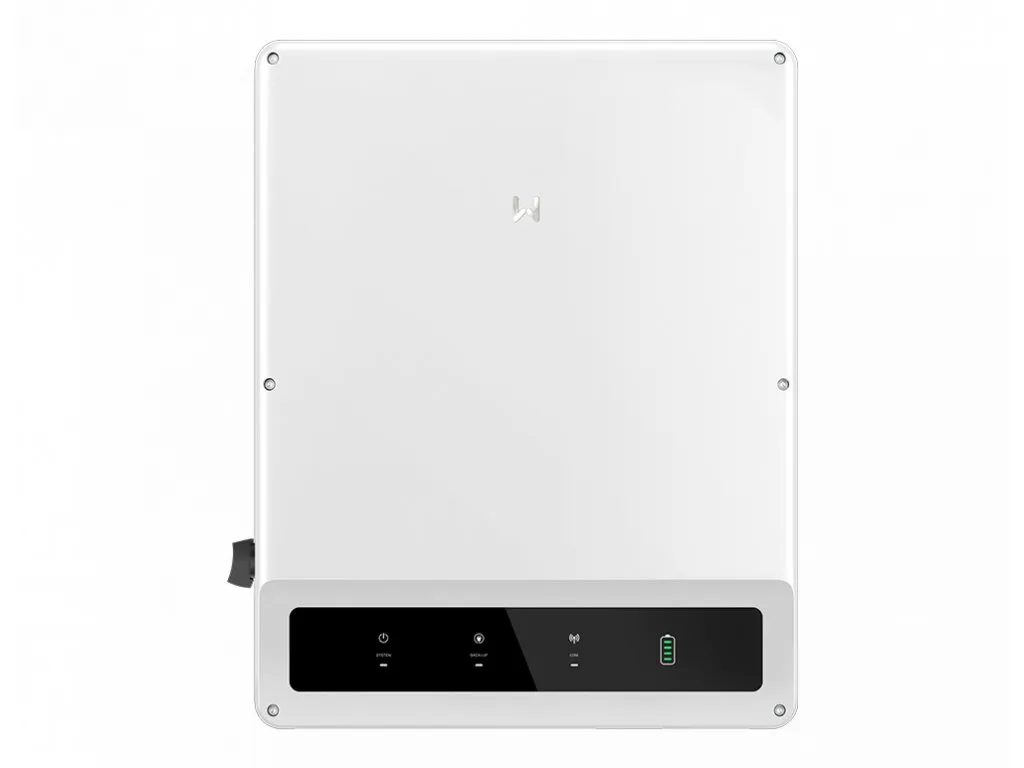

Hybridní trojfázový měnič napětí GoodWe GW20K-ET Plus 20000VA se dvěma MPPT

3-fázový hybridní měnič napětí z řady ET Plus+ je standardně vybaven dvěma MPPT se dvěma samostatnými výstupy a umožňuje připojení vysokonapěťových baterii. Je odolný vůči výpadku distribuční sítě a poskytuje tak dokonalou zálohu pro rodinný dům i firmu.

Na první výstup se připojí fáze rodinného domu a na druhý výstup se připojí zálohované spotřebiče, které mají fungovat i v případě výpadku distribuční sítě. Pokud je měnič připojen k síti, dodává do obou výstupů. V případě výpadku distribuční sítě dodává pouze do druhého výstupu.

Přechod do záložního režimu se děje v rámci milisekund. Jedná se tak o UPS (Uniterupted Power Supply). Samozřejmostí je bezplatný monitorovací systém elektrárny (výkon FVE a stav baterii) pomocí Wi-Fi. Měnič je možné nastavit jako bezpretokový.

Baterie lze nabíjet z AC strany (ze sítě distributora). Střídač je schopen pracovat i bez připojených baterii.

Vlastnosti

• Měnič je asymetrický
• Inovativní řešení pro skladování energie
• Vodovzdorný a prachuvzdorný podle normy IP66

• Bezplatný monitoring na počítači nebo smartphonu

• Integrovaný nabíječ a měnič napětí

• Plný výkon až do 45 °C

• Nehlučný provoz bez ventilátoru

• Široký rozsah napětí baterie

• Zařízení funguje v režimu komunikace se sítí, i nezávisle na distribuční síti

• Kompatibilní s vysokonapěťovými bateriemi

• Zvýšená bezpečnost a výkon za stejnou cenu


Obsah balení

• Měnič  1x
• Držák na stěnu  1x
• Smartmeter se třemi CT  1x

• Sada konektorů, kabelů a instalačního příslušenství

• Manuály


 Zabudované ochrany

• Ostrovní ochrana
• Ochrana proti přepólování FV vstupu
• Detekce izolačního odporu

• Ochrana únikového proudu

• Vstupní nadproudová ochrana

• Vstupní zkratová ochrana

• Ochrana proti přepólování baterie

• Ochrana proti výstupního přepětí


Účinnost

• Max. účinnost: 98.0%
• EURO účinnost více než 97.5%
• Účinnost přizpůsobení MPPT regulátoru 99.9%


Technické parametry

Vstupní parametry

• Max. vstupní výkon z FV: 30 000 W
• Max. DC vstupní napětí: 1000 V
• Rozsah MPPT: 200 ~ 850 V

• Startovací napětí: 200 V

• Jmenovité DC vstupní napětí: 620 V

• Max. stejnosměrný proud na MPPT: 30 A

• Max. zkratový proud na MPPT: 38 A

• Počet MPPT regulátorů: 2

• Počet stringů na MPPT: 2/2


Specifikace baterie

• Typ baterie: Li-Ion
• Jmenovité napětí baterie: 500 V

• Rozsah napětí baterie: 200 ~ 800 V
• Max. nabíjecí proud: 50 A

• Max. vybíjecí proud: 50 A

• Nabíjecí systém pro Li-Ion Auto-adaptační s BMS


Informace o AC výstupu (síť)

• Jmenovitý AC výkon do rozvodné sítě: 20 000 VA
• Max. zdánlivý výstupní výkon do rozvodné sítě: 22 000 VA
• Max. zdánlivý příkon z rozvodné sítě: 30 000 VA

• Jmenovité výstupní napětí: 400/380 V, 3L / N / PE

• Jmenovitá výstupní frekvence: 50/60 Hz

• Max. proudový výstup AC do rozvodné sítě: 33,3 A

• Max. příkon AC z rozvodné sítě: 45,0 A

• THDi méně než 3%

• Účiník 0,8 kapacitní - 0,8 induktivní

• Připojení k síti Třífázové


Informace o AC výstupu (back-up)

• Max. zdánlivý výstupní výkon: 20 000 VA
• Špičkový zdánlivý výkon: 24 000 VA, 60s / 32 000 VA, 3s
• Max. výstupní proud: 30,3 A

• Jmenovité výstupní napětí: 400/380 V

• Jmenovitá výstupní frekvence: 50/60 Hz

• THDV méně než 3%


Všeobecné informace

• Rozměry: 520 x 660 x 220 mm
• Hmotnost: 48 kg
• Montáž: Držák pro upevnění na stěnu

• Rozsah okolních teplot: -35 ~ 60 ° C (více než 45C degraduje)

• Poměrná vlhkost: 0 ~ 95%

• Maximální nadm. Výška pro provoz: 4000 m (více než 3000m degraduje)

• Stupeň ochrany: IP66

• Topologie: Bez transformátoru

• Ztráty v režimu standby: méně než 15W

• Chlazení: Smart Fan

• Displej: LED a APP

• Komunikace: Wi-Fi; 4G; RS485 nebo Ethernet
