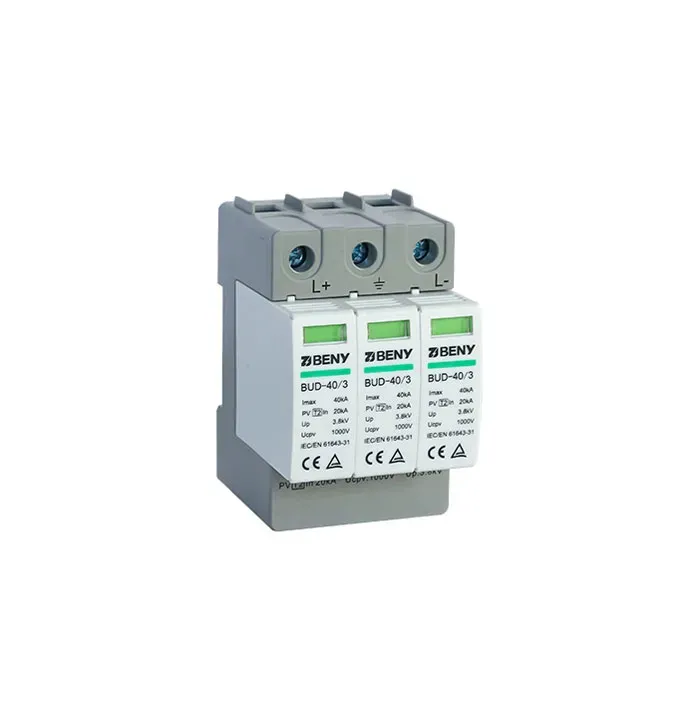

Přepěťová ochrana FV DC BUD-40/3

Přepěťová ochrana byla navržena a vyrobena v souladu se standardem FV IEC/EN 61643-31, který je široce používán v kombinovaném boxu FV DC, invertoru, regulátoru a FV DC skříni. Jmenovité napětí 1000V DC, maximální vybíjecí proud 40KA, vysoce účinný proti bleskovému přepětí.

Typ 2 chrání proti bleskovému přepětí, kdy střešní konstrukce na které jsou umístěny PV moduly, mají podélně alespoň 80 cm distanční mezeru od hromosvodu až k jejímu uzemnění nebo lze také využít pokud střešní konstrukce žádný hromosvod nevlastní.

Vlastnosti

• Maximální vybíjecí proud: 40kA
• Maximální provozní napětí: 1000 V DC
• Proti bleskovému přepětí
• Vhodné pro použití ve všech fotovoltaických systémech
• Skládající se ze základní části a zásuvných ochranných modulů
• Jednoduchá instalace a údržba
• Doba odezvy méně než 25 nanosekund
• Volitelný kontakt pro dálkovou signalizaci (FM) pro monitorovací zařízení (plovoucí přepínací kontakt)
• Montáž na DIN lištu TH35-7.5/DIN35
• Splňuje: IEC/EN 61643-31

Parametry

• Model: BUD-40/3
• Pól: 3P
• SPD podle EN 50539-11: 2
• Otevřené napětí Uoc Max: 1000V
• Max. vybíjecí proud (8/20 µs) [(DC+/DC-) –> PE] (Imax): 40KA
• Nominální vybíjecí proud (8/20 µs) [(DC+/DC-) –> PE] (In): 20KA
• Úroveň ochrany napětí Up: ≤ 3.8 KV
• Doba odezvy (tA): ≤ 25 ns
• Indikace provozního stavu / poruchy: Zelená / Červená
• Dálkový signalizační kontakt (volitelné): Kontakt na přepínač
• Pro montáž na: 35 mm DIN lištu
• Stupeň ochrany: IP20
