Svodič přepětí jistič 48V DC Typ 2 pro DC aplikace a fotovoltaiku

Svodiče přepětí DC rady DS240S DC typu 2 jsou určeny pro ochranu stejnosměrných napětí a pro fotovoltaická zařízení. Svodič přepětí obsahuje varistory s tepelnou pojistkou.

Svodiče přepětí obsahují tepelný odpojovač, optickou indikaci poruchy a dálkovou signalizaci stavu svodiče. Svodiče přepětí se montují na DIN lištu a mají modulární strukturu - základní díl a výměnné moduly. Výměnný modul umožňuje snadnou a rychlou výměnu poškozeného dílu.

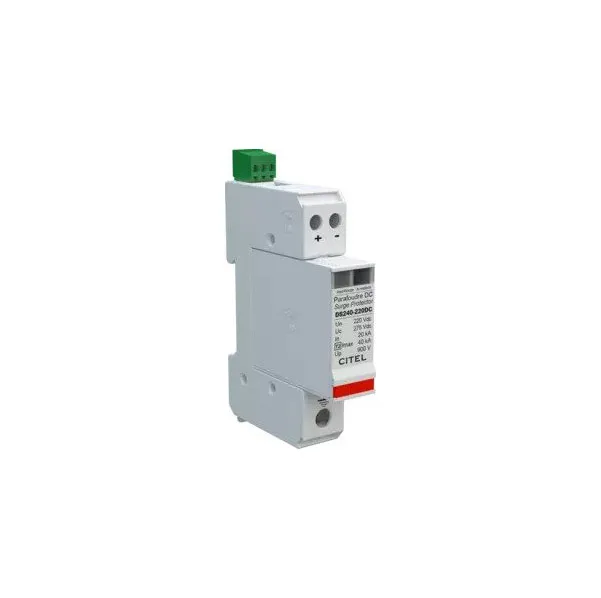

Typ DS240S - 220DC je primárně určen k ochraně menších i větších ostrovních fotovoltaických elektráren s jmenovitým napětím 48V DC, který slouží jako hlavní ochrana systému propti přepěťovým špičkám způsobeným např. úderem blesku.

Přepěťová ochrana svede potenciál přepětí přes uzemňovací svorkovnici do země a tak ochrání ostatní zařízení v systému.

  Vlastnosti

• kompaktní 2-pólový svodič přepětí typu 2
• svodový na pól až: In = 20kA; Imax = 40 kA
• bezpečné odpojovací zařízení
• ochrana proti příčnému i podélnému přepětí
• nejmenší svodič typu 2 na trhu
• šířka jen 18mm (šetří místo v rozvaděči)
• modulární struktura (základový díl a výměnný modul)
• dálková signalizace stavu standardně
• splňuje normu IEC 61643-1 a EN 61643-11

Maximální přípustné napětí bez svodové reakce je 275V DC.
