Hybridní solární jednotka EasySolar-II 24/3000/70-32 MPPT 250/70 GX

Hybridní solární jednotka EasySolar-II 24/3000/70-32 MPPT 250/70 GX

Komplexní řešení pro váš ostrovní nebo hybridní solární systém. K jednotce připojíme solární panely, baterii, elektrocentrálu nebo rozvodnou síť, spotřebiče a máme profesionální 1f systém, 3000VA/2400 W menič, 24 V baterie, FV max. 2000 Wp.
BoxNa externím skladě: Může být u vás 9. – 12. 6.
52 369,00 Kčs DPH
Výrobce: Victron Energy
ID: #86319

Popis produktu

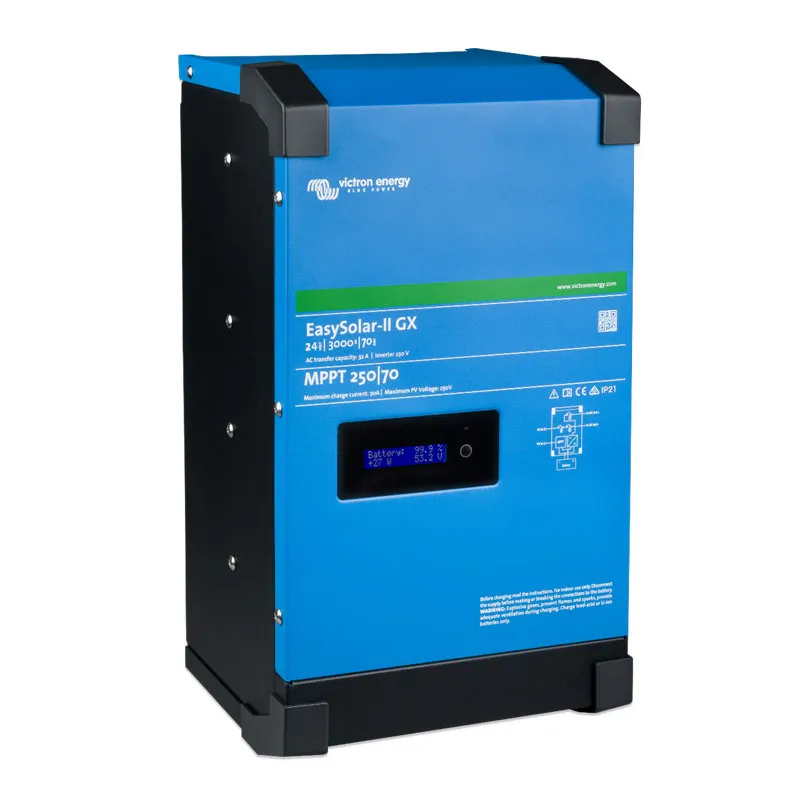

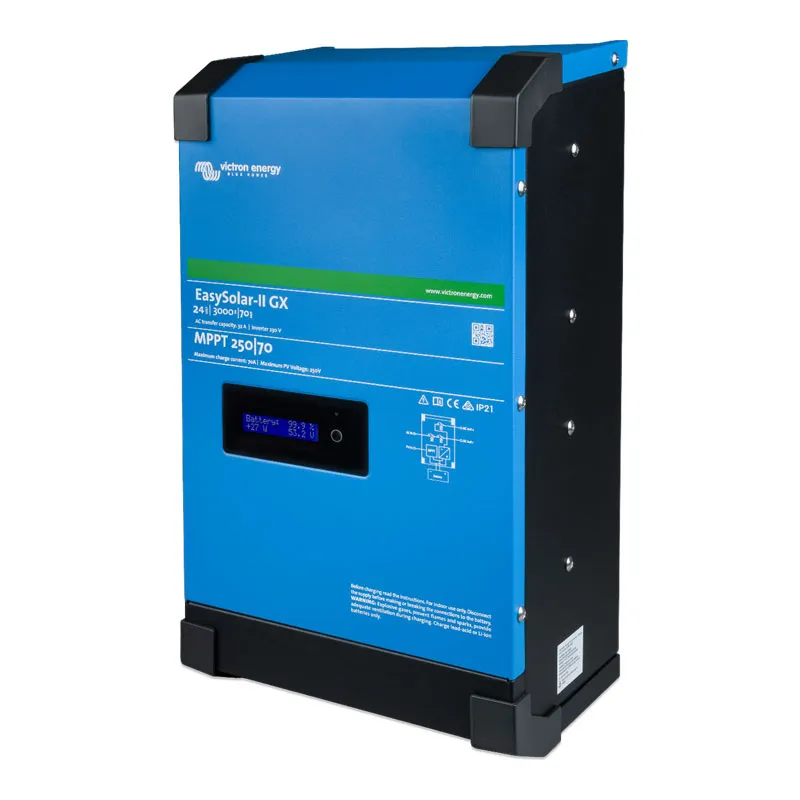

Hybridní solární jednotka EasySolar-II 24/3000/70-32 MPPT 250/70 GX

EasySolar-II 3000 pomáhá k vyšší míře energetické nezávislosti na rozvodné síti. Slučuje měnič / nabíječku, solární MPPT regulátor a rozvody střídavého AC proudu včetně jištění do jednoho kompaktního zařízení.

Snadno se instaluje, je nenáročný na prostor a minimalizuje nutnou kabeláž. Sofistikovaně a automaticky upřednostňuje využívání vyrobené solární energie a minimalizuje odběry z rozvodné sítě.

Je určen pro napájení 230V AC jednofázových spotřebičů.

  Vše v jednom zařízení

  • Zařízení Victron EasySolar-II GX integruje následující prvky:
  • Měnič / nabíječ Multiplus-II 24V / 3000VA / 70-32A
  • SmartSolar MPPT 250/70-Tr solární regulátor nabíjení
  • Zařízení GX s displejem 2 x 16 znaků
  • Tyto prvky se spojují dohromady uvnitř jedné jednotky a to velmi zjednodušuje většinu instalací a šetří čas a peníze.

  Základní informace

  • EasySolar - solární systém s podporou vlastní spotřeby
  • Minimalizuje odběr energie z rozvodné sítě a upřednostňuje vyrobenou a naakumulovanou solární energii
  • Maximálně solární zisky díky rychlému MPPT solárnímu regulátoru
  • Robustní a odolný čistě sinusový měnič DC / AC
  • Bezobslužný plně automatizovaný chod
  • Velmi rychlé připojení k rozvodné síti při přetížení nebo při vybité baterií
  • Funkce GridAssist - při přetížení odebírá ze sítě pouze energii, kterou nedokáže dodat ze svých zdrojů
  • Odolný "blackoutu" - pracuje zcela nezávisle na rozvodné síti
  • Podle nastavení umožňuje pracovat bez dodávek / s dodávkou solárních přebytků do rozvodné sítě
  • Jednoduchá a rychlá instalace bez nutnosti dodatečného nastavování

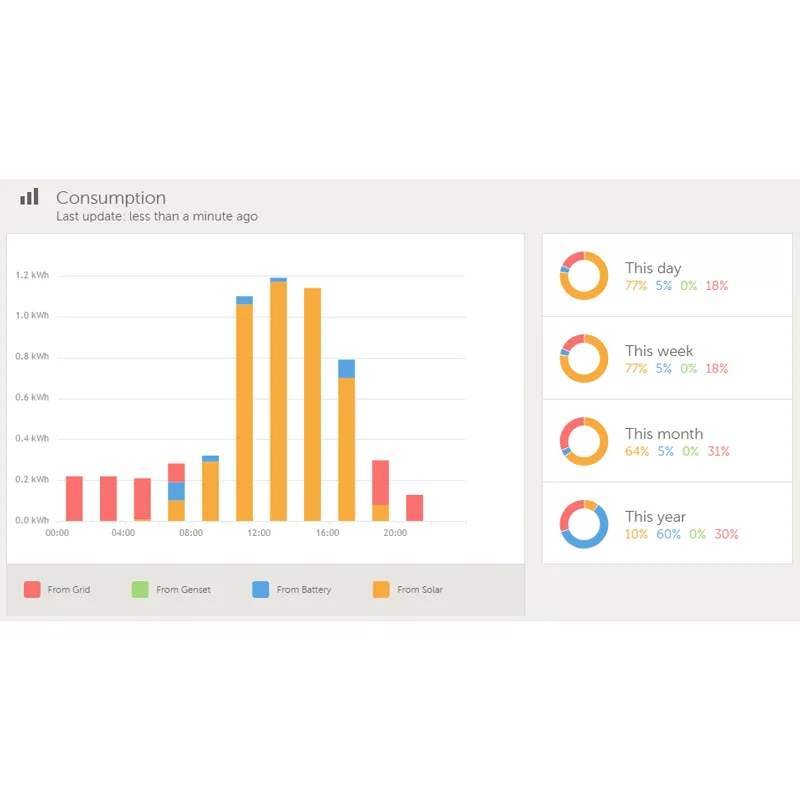

  • Možnost vizualizace aktuálního provozního stavu vč. dlouhodobých statistik přes internet zdarma a na integrovaném zařízení ColorControl GX
  • Jednoduchá a rychlá instalace bez nutnosti dodatečného nastavování
  • Záruka 5 let​

  Oblast použití

Komplexní multifunkční řešení pro rodinné domy, rekreační objekty, chaty a podobně. Systém zvyšuje vaši energetickou nezávislost vlastní vyrobenou elektřinou a napájí energií spotřebiče iv případě výpadků dodávek standardní rozvodné sítě (blackout). Solární systém EasySolar je určen zejména pro provoz s dostupnou rozvodnou sítí s omezeným rozsahem výpadků dodávek energie. Může však fungovat i v kombinaci se záložním zdrojem typu generátor nebo i zcela v autonomním režimu tzv. ostrovní provozu bez doplňkového zdroje energie. Pro EasySolar není problém ani přítomnost dalšího zdroje energie jako větrné turbíny nebo existujícího solárního systému napojeného na společnou baterii a fungující nezávisle na EasySolaru (například při rozšíření stávajících malých FV systémů). EasySolar není určen k rozšíření stávajících síťových elektráren.

  Popis

EasySolar funguje jako centrální jednotka. Přímo na ní se připojují fotovoltaické panely - zdroj solární energie, baterie pro skladování energie, přípojka rozvodné sítě jako záložní zdroj a spotřebiče. Chod a celkové fungování řídí vnitřní sofistikovaná logika. Jde o kompaktní zařízení dva v jednom spojující zařízení měnič / nabíječku (MultiPlus), solární MPPT regulátor a vzdálený monitoring.

Měnič / nabíječka odebírá vyrobenou energii přímo ze solárního systému a / nebo energii uloženou v baterii, přeměňuje ji na střídavý proud a napájí připojené 230 V AC spotřebiče. V nejnutnějších případech využívá i energii z distribuční sítě (nebo jiného zdroje, například generátoru).

Solární MPPT regulátor maximalizuje množství vyrobené energie z fotovoltaických panelů, předává energii měniči / nabíječce pro napájení spotřebičů a přebytky energie ukládá do baterie pro její budoucí využití v čase nedostatku solární energie (například v noci).

  Upozornění: Hybridní měnič nemusí správně pracovat, pokud má objekt staré zapojení rozvodů elektřiny, které se označuje pod zkratkou TN-C.

Vysvětlení: Neutrální (N) a ochranný vodič (PE), jsou sloučeny do jednoho řidiče (PEN). Zároveň upozorňujeme, že problémy mohou nastat i při nové instalaci. Doporučujeme proto tento model používat hlavně na ostrovních aplikacích.

  Technické parametry



Regulátor nabíjení

  • Maximální proud: 70A
  • Max. výkon PV: 2000W
  • Max. napětí PV naprázdno: 250V
  • Max. účinnost: 99%
  • Vlastní spotřeba: 20mA
  • Nabíjecí napětí absorption: 57,6V
  • Nabíjecí napětí float: 55,2V
  • Nabíjecí algoritmus: vícestupňový adaptivní
  • Teplotní kompenzace: -16mV / °C​


Obecné vlastnosti

  • Provozní teplota: -40°C do + 55°C
  • Vlhkost: max 95%
  • Materiál a barva: Hliník (modrá RAL 5012)
  • Stupeň ochrany: IP21

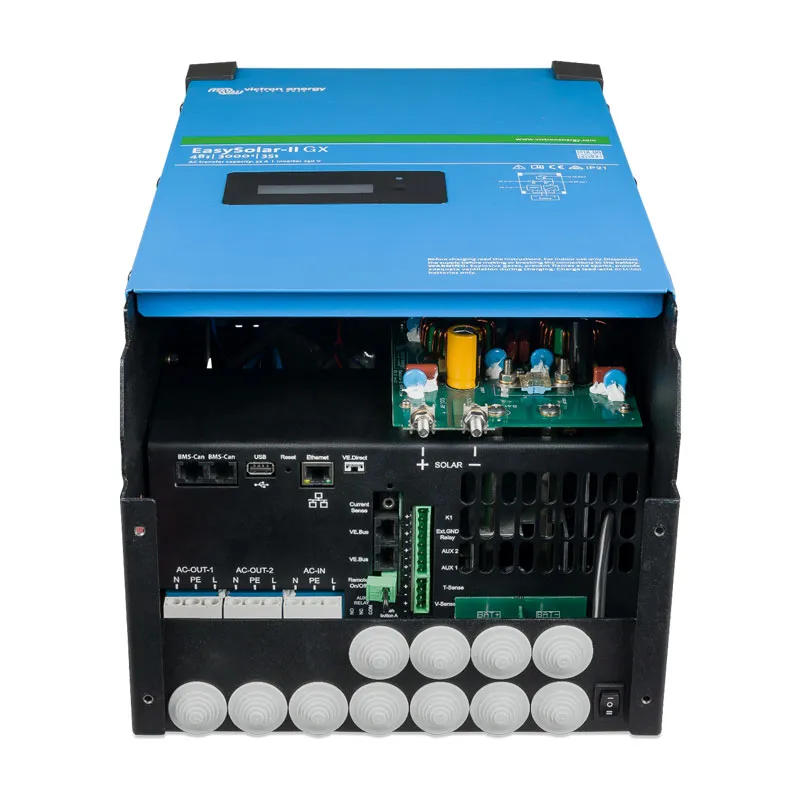

  • Připojení baterie: 4x M8 (2x plus, 2x mínus)
  • PV připojení: 2 sady M6
  • Hmotnost: 26kg
  • Rozměry: 499 x 268 x 237 mm​


Měnič napětí

  • Vstupní napětí rozsah: 19 - 33V
  • Výkon při 25 ° C: 3000VA / 2400W
  • Výkon při 40 ° C: 2200W
  • Výkon při 65 ° C: 1700W
  • Špičkový výkon: 5500W
  • Max. účinnost: 94%​


Nabíječka

  • Vstupní rozsah napětí: 187-265V AC
  • Frekvence: 45 - 65Hz
  • Nabíjecí napětí při režimu absorption: 28.8V
  • Nabíjecí napětí při režimu float: 27,6V
  • Skladováním režim: 26,4V
  • Nabíjecí proud hluboko cyklické baterie: 70A
  • Programovatelné relé: Ano​




  Zapojení



Ostrovní provoz


Sériové připojení k distribuční síti



Paralelní připojení k distribuční síti
