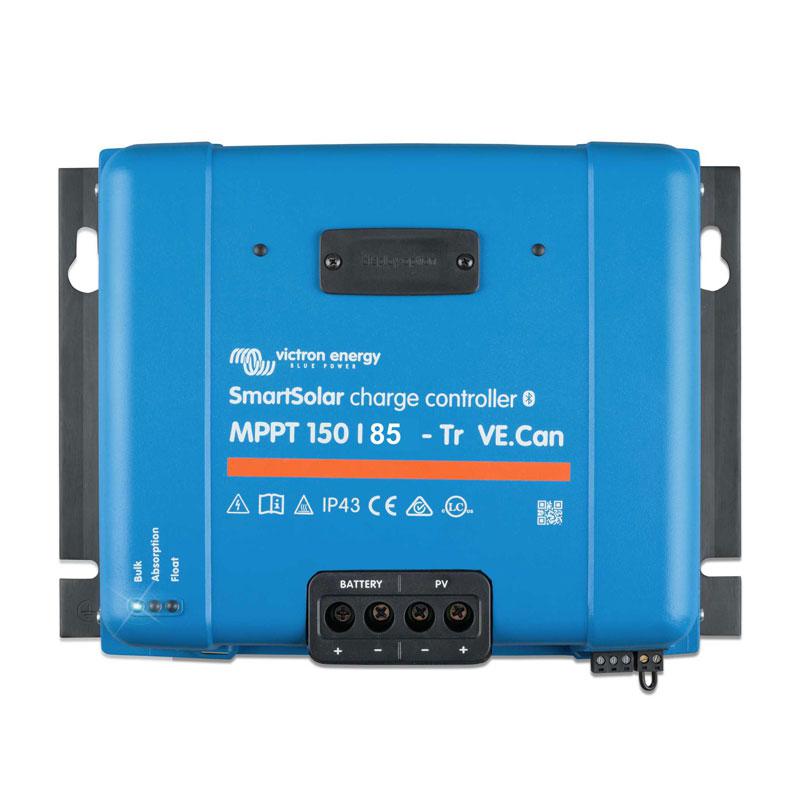

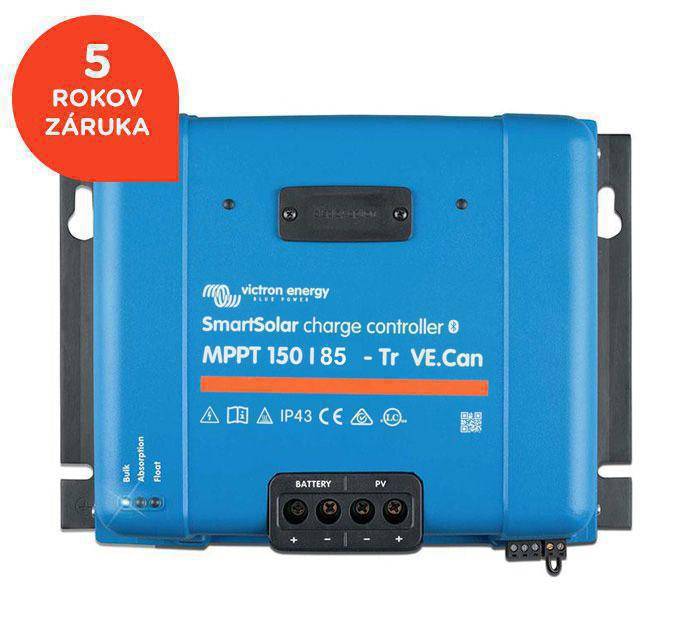

MPPT regulátor nabíjení Victron Energy SmartSolar 150V 85A Tr VE.Can
Správní voľbu vášho BlueSolar regulátora regulátoru dle parametrů fotovoltaického pole si ověřte v našem konfigurátoru zde.
Ultra rychlé MPPT sledování
Kompletní a podrobné nastavení regulátoru můžete naprogramovat přes PC s použitím kabelu VE.direct na USB. Podrobný návod na konfiguraci najdete na victronenergy.com/live/ve.direct:mpptprefs
Není možné kombinovat daný regulátor s optimizéry, v případě takové kombinace hrozí nevratné poškození regulátoru.
Adaptivní třístupňové nabíjení:
- 1. rychlé nabíjení (Bulk)
- 2. absorpční (Absorption)
- 3. udržovací (Float)
Výběr z osmi předprogramovaných hodnot absorpčního a udržovacího napětí pomocí otočného přepínače. Délka absorpce je určována hodnotou napětí před začátkem nového nabíjecího cyklu (ráno). To má pozitivní vliv na plnohodnotné dobití baterie a její životnost.
Maximální povolený výkon panelu u 12 V systémů je 1200 Wp, u 24 V systémech 2400 Wp a u 48V systémů 4900Wp.. V případě překročení těchto hodnot regulátor automaticky zredukuje příchozí výkon od panelů na přijatelné hodnoty, aby se nepoškodil. Napětí z panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii.
Regulátor nabíjí až do chvíle, kdy je napětí z panelů o 1 V vyšší než napětí baterie. U 12 V baterie doporučujeme panely s minimálním počtem 32 článků a s maximálním počtem 108 článků (panely v sérii). Je tedy možné nabíjet 12V baterii i panely s pracovním napětím 24 V. U 24 V systémech doporučujeme panely s minimálním počtem 72 článků a s maximálním počtem 108 článků. Účelem je dosažení dostatečného napětí pro efektivní a plné nabíjení baterie.
SmartSolar zásuvný displej (není součástí dodávky)
Je možné dokoupit si jako příslušenství přídavný SmartSolar zásuvný displej.
Displej se zasune do konektoru na čelní straně regulátoru a umožní Vám
vizualizovat veškeré provozní stavy a provádět nastavení parametrů.
Zabudovaná ochrana
Vnitřní elektronické komponenty jsou chráněny nátěrem z pryskyřice proti nepříznivým vlivům a pro dlouhou životnost. Nabízí tak zvýšenou odolnost krytí IP43 pro elektronické komponenty a IP22 pro připojovací konektory. Určeny pro vertikální polohu na nehořlavý podklad, se zapojením kabeláže zespodu. Regulátor obsahuje vnitřní teplotní senzor pro správnou úpravu nabíjecího napětí.
Upozornění: Maximální napětí na prázdno (označované jako Voc) připojených solárních panelů nesmí překročit hodnotu 150V (pozor: s klesající venkovní teplotou roste napětí solárních panelů).
Světelná LED indikace
- Modrá LED dioda BULK - rozsvítí se, když je regulátor napojen na baterii
- Modrá LED dioda absorption - rozsvítí se po ukončení rychlého (bulk) nabíjení a přechodu do fáze absorpce
- Modrá LED dioda float - rozsvítí se po ukončení absorpčního nabíjení a přechodu na udržovací nabíjení.
Další vlastnosti
- Rozšířená elektronická ochrana. Ochrana proti přehřátí, ochrana proti zkratu a přepólování FV panelů.
Automatická detekce systémového napětí 12, 24 nebo 48 V na straně baterií. Při montáži proto vždy nejprve připojte baterii a teprve následně panely.
- Vnitřní teplotní senzor pro teplotní a napěťovou kompenzaci nabíjecího napětí.
- S funkcí VE.Can může být synchronizováno až 25 jednotek v jednom FV systému.
Technické parametry
- Pracovní napětí na baterii: 12,24 nebo 48 V (automatické přizpůsobení)
- Maximální vstupní zkratový proud FV: 70 A
- Maximální výkon FV pole při 12 V: 1200 W
- Maximální výkon FV pole při 24 V: 2400 W
- Maximální výkon FV pole při 48 V: 4900 W
- Maximální napětí FV pole naprázdno: 150 V (150V je absolutní maximum při nízkých teplotách, při běžném provozu doporučujeme maximálně 145V)
- Maximální účinnost: 98%
- Spotřeba energie: <35 mA pri 12V, 20mA pri 48V
- Absorpční napětí: továrně nastaveno 14,4 V / 28,8 / 57,6 V
- Udržovací napětí: továrně nastaveno 13,8 V / 27,6 / 55,2V
- Nabíjecí algoritmus: adaptivní vícestupňový
- Teplotní kompenzace nabíjecího napětí: -16 mV / ° C (12 V), - 32 mV / ° C (24 V), - 64 mV / ° C (48 V)
- Rozsah pracovních teplot: - 30 až + 60 ° C (plný výstupní výkon do 40 ° C)
- Vlhkost: 95%, nekondenzující
- Barva: modrá (RAL 5012)
- Svorkovnice: 35 mm2
- Stupeň krytí: IP43 (elektronické součásti), IP 22 (připojovací součásti)
- Hmotnost: 4,5 kg
- Rozměry: 216 x 295 x 103 mm (výška x délka x hloubka)
Aplikace VictronConnect
Aplikace VictronConnect vám umožňuje získat živé informace o stavu a konfigurovat produkty Victron.
