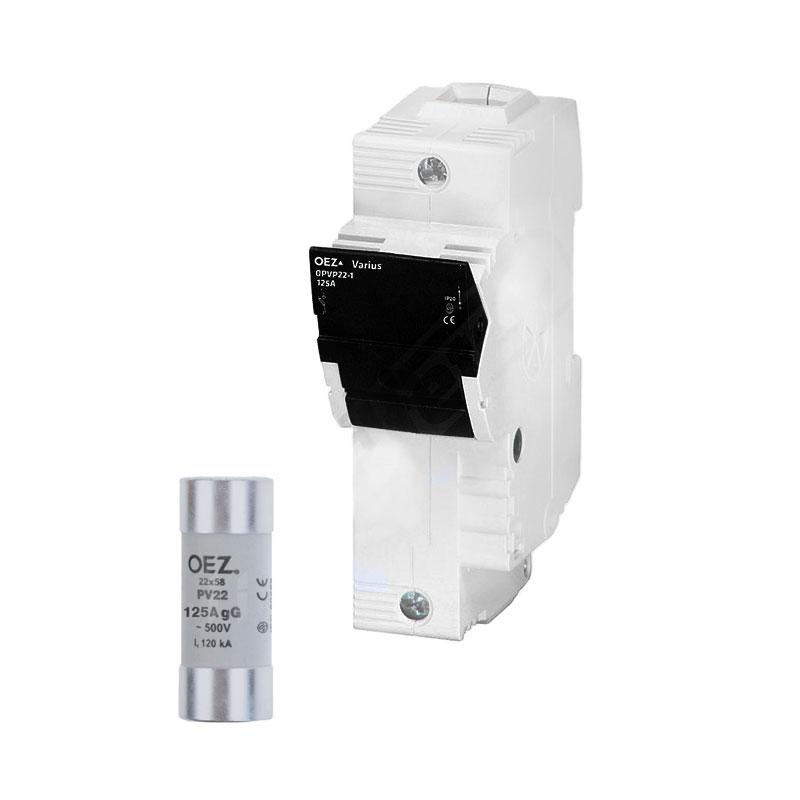

Pojistný odpínač pro 22x58 pojistky OEZ OPVP22-1 a válcová pojistka OEZ PV22 125A

Vlastnosti

• Pojistkové odpínače OPVP22 jsou určeny pro válcové pojistkové vložky pro jištění polovodičů velikosti 22x58 mm
• Pojistkové odpínače OPVP22 lze v uzavřeném stavu zaplombovat.
• Přístroje jsou řešeny jako modulární a pro výřez v rozváděči 45 mm.

• Montáž na U lištu typu TH35 dle ČSN EN 60715 nebo na desku (doporučená ocelová lišta).

• Stav pojistkových vložek lze signalizovat pomocí elektronické signalizace viz katalog P1-2012-C, str. D17.


Technické parametry odpínače

• Jmenovitý pracovní proud: 125 A
• Jmenovité pracovní napětí: 690 V a.c./440 V d.c
• Dohodnutý tepelný proud s pojistkovou vložkou: 125 A

• Jmenovitý kmitočet: 50 ÷ 60 Hz

• Jmenovité izolační napětí: 800 V a.c.

• Jmenovitý podmíněný zkratový proud s pojistkovými vložkami PV (efektivní hodnota): 500 V a.c. 100 kA

• Jmenovité impulsní výdržné napětí: 6 kV

• Velikost pojistkové vložky (průměr x délka): 22x58

• Max. ztráty pojistkové vložky: 11 W

• Jmenovitý krátkodobý proud: 2,5 kA

• Jmenovitá zkratová zapínací schopnost při 440 V d.c: 12,4 kA

• Elektrická trvanlivost (pracovní cykly): 200

• Mechanická trvanlivost (pracovní cykly): 1600

• Krytí zepředu, přístroj zabudován, víko zavřeno: IP20

• Připojovací průřez: Cu / 4 ÷ 50 mm2

• Pracovní teplota okolí: -5 ÷ +35 °C​


Technické parametry pojistky

• Velikost: 22,2x58 mm
• Jmenovité napětí: 500V
• Jmenovitý proud: 125A

• Ztráty: 10,5W
