Popis produktu
Kvalitní MPPT regulátor EPsolar s napětím panelů až 150 V do 80 A. Baterie 12/24/48, FV max. 1000/2000/4000Wp
MPPT solární regulátor EPEVER Tracer 8415AN - nová generace výkonných solárních regulátorů přináší vysokou kvalitu a maximální výbavu pro FV systémy. Série Tracer AN se vyznačuje vysokým nabíjecím výkonem, takže se uplatní při větších ostrovních a hybridních systémů.
Přímo v MPPT regulátoru je integrovaný multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod.
Funkce
Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí a vyšší proud, a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel. Regulátor je kompatibilní s olověnými a lithium-iontovými bateriemi.
Technologie
Regulátor z řady Tracer AN založen na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídícím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoliv nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.
Pokročilý řídicí algoritmus MPPT minimalizuje ztrátu výkonu a ztrátový čas, zajišťuje účinnost sledování, stejně jako vysokou účinnost přeměny při vysokém nebo nízkém výkonu, takže v jakékoliv situaci mohou produkty Tracer AN rychle sledovat maximální provozní napětí FV soustavy pro získání maximální energie z panelu.
Maximální výkon solárních panelů ve Wp
Maximální nabíjecí výkon do baterie tohoto modelu je 80A což odpovídá výkonu panelu 1000 Wp pokud máte 12V baterii, 2000 Wp pokud máte 24V baterii nebo 4000Wp pokud máte 48V baterii. V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru!
Maximální vstupní napětí solárních panelů
Solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označované jako Voc (pozor Nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 200V - překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25 ℃. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 180V při 25 ℃ (napětí v zátěži Vmpp maximálně 144V)!
Monitoring a nastavení
Nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavena. Čtvrtou možností je uživatelsky nastavitelná baterie - zde je možnost nastavit libovolné parametry.
Nastavení parametrů a monitoring můžete provádět také ve Vašem PC, budete k tomu potřebovat jen EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout kartě USB kabelu. Monitorovat a nastavovat může také pomocí mobilního telefonu nebo tabletu. K tomu budete potřebovat bluetooth modul BLE-01.

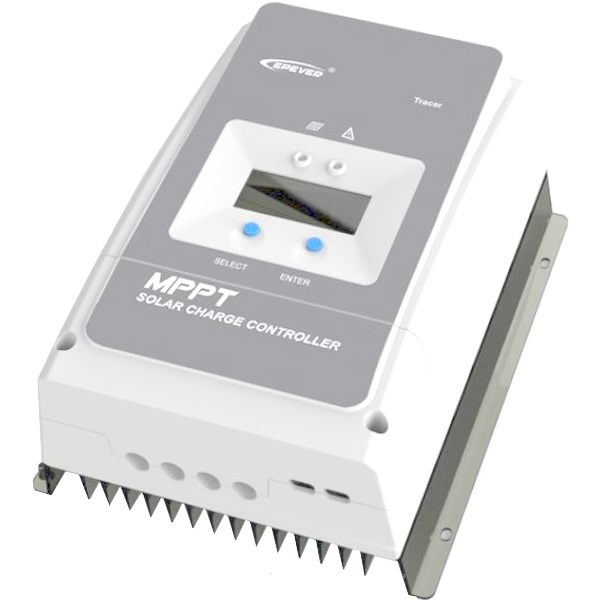

Popis regulátoru
- LED indikátor nabíjení
- Tlačítko SELECT ("VYBRAT")
- Pojistka
- Svorka uzemnění
- Otvory pro šroub víka M4
- Indikátor alarmu obrácené Polari
- Generátor a zátěžové relé aktivní
- Port RTS - externí teplotní senzo
- Port RS485 (5 V DC / 200 mA)
- Relé funkce / generátoru zapnuto
- Port RBVS - napěťový senzor
- Řízená zpoždění zátěže
- Relé distribuční síť / generátor vypnuto
- Svorky pro fotovoltaické panely
- Svorky baterie
- Tlačítko ENTER ("ZADAT")
- LCD
- LED indikátor poruchy
Technické parametry
- Nominální napětí baterií: 12VDC / 24VDC / 48VDC automatická detekce
- Maximální proud baterie: 80A
- Jmenovitý proud zátěže: 80A
- Rozsah vstupního napětí baterie: 8 V ~ 68 V
- Pojistka baterie: 150 A / 58 V
- Jmenovitý nabíjecí výkon: 1000W / 12V, 2000W / 24V, 3000W / 36V, 4000W / 48V
- Max. napětí FV otevřeného obvodu: 200 V, 180 V
- Rozsah MPP napětí: ~ 144 V
- Účinnost MPPT: ≥ 99,5%
- Účinnost převodu: Max. 98,7%
- Vlastní spotřeba: 98 mA / 12 V; 60 mA / 24 V; 50 mA / 36 V; 46 mA / 48 V
- Uzemnění: uzemnění záporných pólů
- Relé: Jmenovitá hodnota: 5 A / 30 VDC; Max. hodnota: 0,5 A / 60 VDC
- Čas podsvícení LCD: Výchozí: 60 S, Rozpětí: 0 ~ 999 S (0S: podsvícení je zapnuto neustále)
- Rozsah okolní teploty: -25 ℃ ~ + 60 ℃ (Omezení výkonu nad 45 ℃)
- Rozsah teploty LCD: -20 ℃ ~ + 70 ℃
- Rozsah teploty skladování: -30 ℃ ~ + 85 ℃
- Rozsah relativní vlhkosti: 5% až 95% (N. C.)
- Krytí: IP20
- Stupeň znečištění: PD2
- Rozměry: 394 × 240 × 134 mm
- Montážní rozměry: 300 × 228 mm
- Velikost montážního otvoru: Φ7
- Svorka: 2 AWG / 35 mm2
- Doporučený kabel: 4 AWG / 25 mm2
- Hmotnost: 6,1 kg
- Certifikace: EN / IEC62109-1, EMC EN61000-6-3 / EN61000-6-1, IEC62321-3-1
Parametry
Technické parametry
Výrobce | EPsolar |
---|---|
Typ regulátoru | MPPT |
Výrobce | EPsolar |
Systémové napětí | 12/24/36/48V |
