Měnič Victron Multiplus 24V 5000VA 120A 100A

MultiPlus je výkonný DC-AC hybridní měnič/nabíječka s čistě sinusovým výstupem, s integrovanou adaptivní nabíječkou baterií a ultra rychlým transferovým přepínačem zdroje napájení (baterie/externí AC zdroj).
BoxDostupné: Může být u vás 22. – 23. 4.
56 171,00 Kčs DPH
Výrobce: Victron Energy
ID: #84059

Popis produktu

Měnič Victron Multiplus 24V 5000VA 120A 100A

MultiPlus je výkonný DC-AC hybridní měnič / nabíječ s čistě sinusovým výstupem, s integrovanou adaptivní nabíječkou baterií a ultra rychlým transferovým přepínačem zdroje napájení (baterie / externí AC zdroj).

Jak napovídá název, MultiPlus je kombinací střídače a nabíječky v jednom elegantním balení. Jeho řadu funkcí zahrnuje čistě sinusový měnič, adaptivní nabíjení, hybridní technologii PowerAssist a další funkce pro integraci do různých typů systémů.

Měniče Victron jsou standardně v továrním nastavení, které je pro málokterého uživatele vhodné. Nesprávné nastavení může vést k nefunkčnosti systému až ke zničení baterií.

Při koupi doporučujeme obrátit se na naši technickou podporu prostřednictvím e-mailu: podpora@ecoprodukt.sk s požadavkem o profesionální nastavení.

Tyto služby při koupi u nás poskytujeme zdarma.

  Unikátní vlastnosti funkce PowerAssist a PowerControl

MultiPlus zamezí přetížení výkonově omezeného střídavého / AC / zdroje proudu, například pokud máte nižší vstupní jistič nebo nižší výkon zabudovaného měniče. Pokud by mělo dojít k přetížení tohoto zdroje proudu, bude v první řadě automaticky snížen nabíjecí proud baterie.

Zadruhé pak dochází k posílení výstupního výkonu výkonem odebíraným z baterie nebo veřejné sítě. Zařízení tedy dokáže na výstupu kombinovat jmenovitý výkon měniče se jmenovitým výkonem záložní linky, což je vhodné zvláště v ostrovních elektrárnách.

V kombinaci s možností čistě ostrovního provozu až do určité úrovně výkonu lze PowerAssist výborně využít pro plynulý přechod z ostrovního, přes kombinovaný až po síťový provoz bez přerušení chodu spotřebičů.



  Virtuální neomezený zdroj elektrické energie díky možnosti paralelního zapojení

Až 6 střídačů řady MultiPlus může pracovat paralelně a tím podstatně zvýšit dodávaný výkon. To celé jen propojením kabely RJ45 UTP (viz příslušenství) a jednoduchým opětovným nastavením měničů (může provést koncový uživatel). Je možné realizovat i třífázové zapojení. Například šest jednotek 24/5000/120 poskytne výstupní výkon 25 kW / 30 kVA s nabíjecím výkonem 720 A.

Prosíme, přečtěte si pozorně katalogový list a manuál, abyste věděli, které modely střídačů a jakým způsobem je možné spojit paralelně a třífázově.

  Jeden AC vstup

MultiPlus je vybaven jedním AC vstupem pro připojení distribuční sítě nebo např. Generátoru. Pokud jsou nutné dva AC vstupy, pak zvolíme jednotku Quattro.

  Dva AC výstupy

MultiPlus je vybaven dvěma AC výstupy. Hlavní výstup AC1 zajistí dodávky energie bez přerušení. Např. v režimu UPS MultiPlus převezme napájení připojených spotřebičů (za méně než 20 milisekund) v případě výpadku distribuční sítě nebo generátoru. Druhý výstup je funkční pouze tehdy, když je k dispozici AC vstup (distribuční síť / generátor). Zátěž, která by rychle vybila akumulátory, například ohřívač vody, je tedy možné připojit k tomuto výstupu a bude napájena pouze z AC zdroje (druhý výstup k dispozici u modelů s výkonem 3kVA a výše).

  Čtyři fáze nabíjení adaptivní nabíječkou a dvěma výstupy pro nabíjení baterie

Hlavní výstup poskytuje výkonné nabíjení akumulátorů prostřednictvím systému "adaptivního nabíjení". Software řídí třístupňový automatický proces dobíjení tak, aby vyhovoval stavu baterie, a přidává čtvrtou fázi dobíjení - udržovací nabíjení. Kromě tohoto, MultiPlus může nabíjet druhou baterii pomocí nezávislého výstupu dobíjení určeného např. pro startovací baterie generátoru. Multiplus je určen pro nabíjení všech typů olověných, alkalických i lithiových baterií.



  Ostrovní - OFF-GRID režim pro místa bez připojení k distribuční síti

MultiPlus je připojen k baterii a přes AC1 výstup dodává energii spotřebičům. Na AC vstup můžeme napojit generátor, který může být startován i automaticky na základě požadavku z MultiPlus nebo ručně.

Jakmile se nastartuje generátor, MultiPlus dodává energii do AC výstupu 1 a 2 a současně nabíjí baterie spolu se solárními panely. Jakmile se generátor vypne, pak je energie opět dodávána z baterie / solárních panelů. Jednotka má dva výstupy pro zátěž - první výstup je funkční stále druhý výstup pouze když běží generátor.

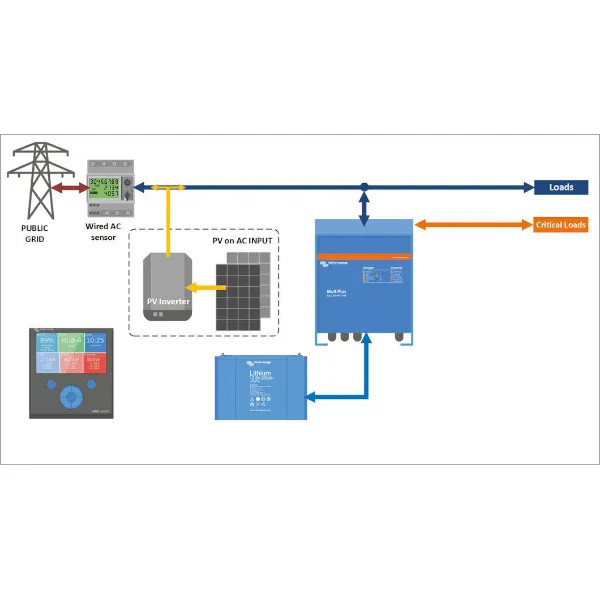

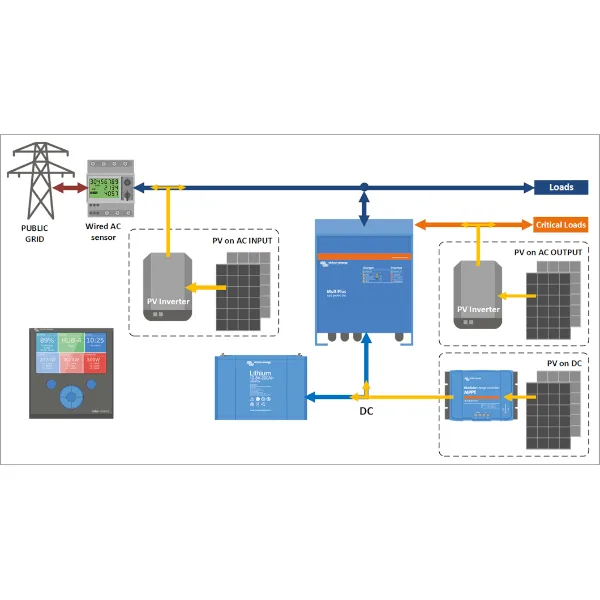

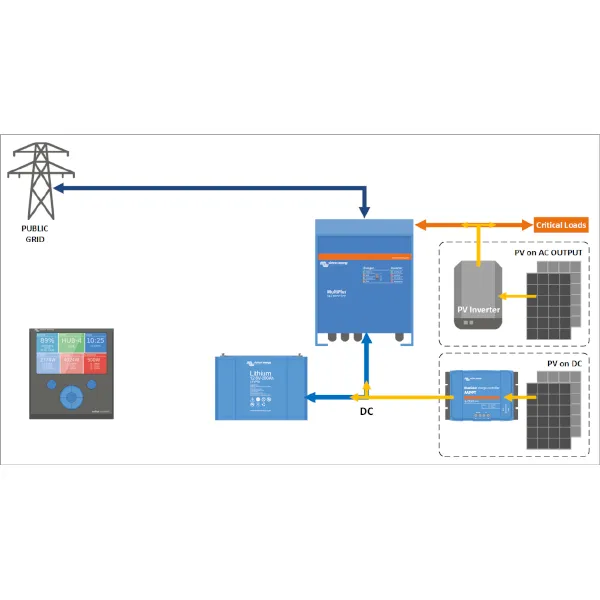

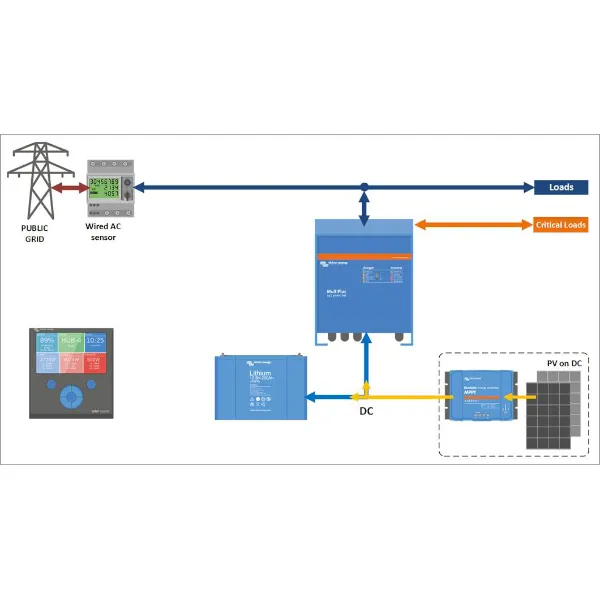

  Hybridní režim ESS - Energy Storage System

Tento režim je jen pro fotovoltaické instalace s dostupnou distribuční sítí (DS), požadavkem na maximální využití vyrobené solární energie v kombinaci s běžnou DS a s možností ukládání přebytečné energie do baterií.

Podrobný manuál k ESS systému najdete na následující odkazu: https://www.victronenergy.com/live/ess:design-installation-manual

  Režim pro mobilní aplikace - obytné vozy, vojenská vozidla, sanitky

Jednotka MultiPlus se postará o komplexní řešení dodávky energie na palubě. Jakmile se připojíme k el. přípojce např. v garáži, jednotka MultiPlus odebírá energii pro napájení spotřebičů a současně nabíjí baterii. Jakmile odpojíme od přípojky, energie je dodávána z baterie.

  Technické parametry

Měnič

  • Rozsah vstupního napětí: 9,5 - 17V, 19 - 33V, 38 - 66VDC
  • Výstupní napětí: 230 VAC ± 2%
  • Frekvence: 50 Hz ± 0,1%
  • Trvalý výstupní výkon při 25 ° C: 5000VA
  • Trvalý výstupní výkon při 25 ° C: 4000 W
  • Trvalý výstupní výkon při 40 ° C: 3700 W
  • Trvalý výstupní výkon při 65 ° C: 3000 W
  • Špičkový výkon: 10 000 W
  • Maximální účinnost: 94/95%
  • Výkon nulového zatížení: 30/35 W
  • Výkon nulového zatížení v režimu AES: 25/30 W
  • Výkon nulového zatížení v režimu vyhledávání: 10/15 W​

Nabíjěčka

  • Vstup AC
  • Rozsah vstupního napětí: 187 - 265 VAC
  • Vstupní frekvence: 45 - 65 Hz
  • Účiník: 1
  • "Absorpce" nabíjecího napětí: 14,4 / 28,8 / 57,6VDC
  • "Plovoucí" nabíjecí napětí: 13,8 / 27,6 / 55,2VDC
  • Režim ukládání: 13,2 / 26,4 / 52,8VDC
  • Nabíjecí proud domácí baterie: 120 / 70A
  • Nabíjecí proud startovací baterie: 4 A (pouze pro modely 12 V a 24 V)
  • Senzor teploty baterie: ano​

Obecně​

  • Pomocný výstup: Ano (25A)
  • Programovatelné relé: Ano
  • Komunikační port VE.Bus: Pro paralelní a třífázovou provoz, vzdálené monitorování a integraci systému
  • Komunikační port pro všeobecné účely: Ano
  • Dálkové zapnutí / vypnutí: Ano
  • Provozní teplota rozsah: -40 až + 65 ° C (chlazení pomocí ventilátoru)
  • Vlhkost (nekondenzující): maximálně 95%​
  • Materiál a barva: hliník (modrá RAL 5012)
  • Kategorie ochrany: IP 21
  • Připojení na baterii: Čtyři šrouby M8 (2 plus a 2 minus připojení)
  • 230 V AC připojení: Šroubové svorky 13 mm2 (6 AWG)
  • Hmotnost: 30 kg
  • Rozměry (V x Š x H): 444x328x240mm​



Parametry

Technické parametry

Výrobce Victron Energy
Sinus měniče Čistý
Výrobce Victron Energy
Systémové napětí měniče (V) 24/230
Výkon měniče (W) 4000
