Špičková evropská kvalita

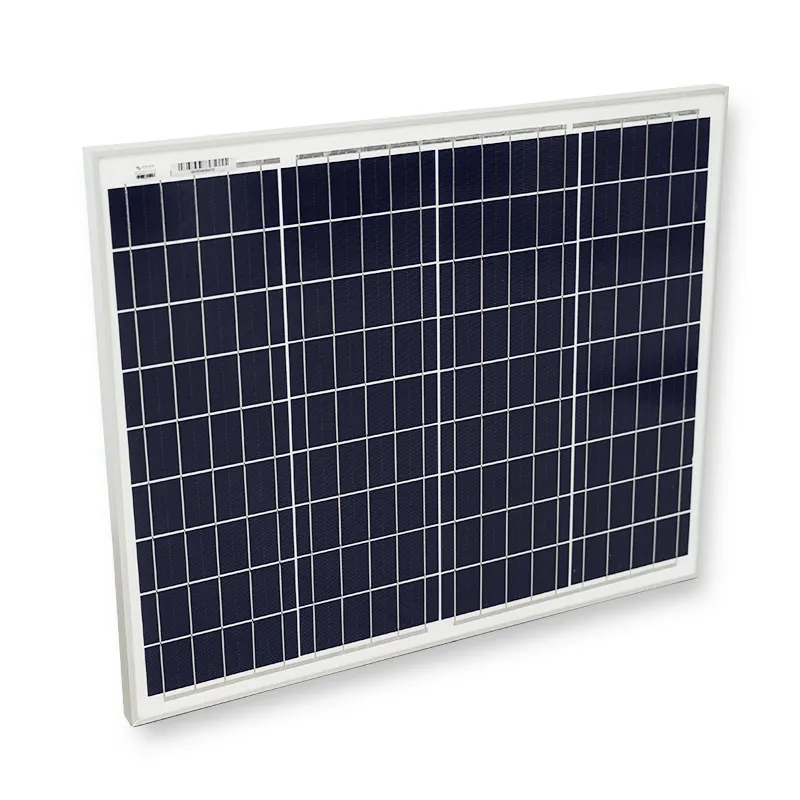

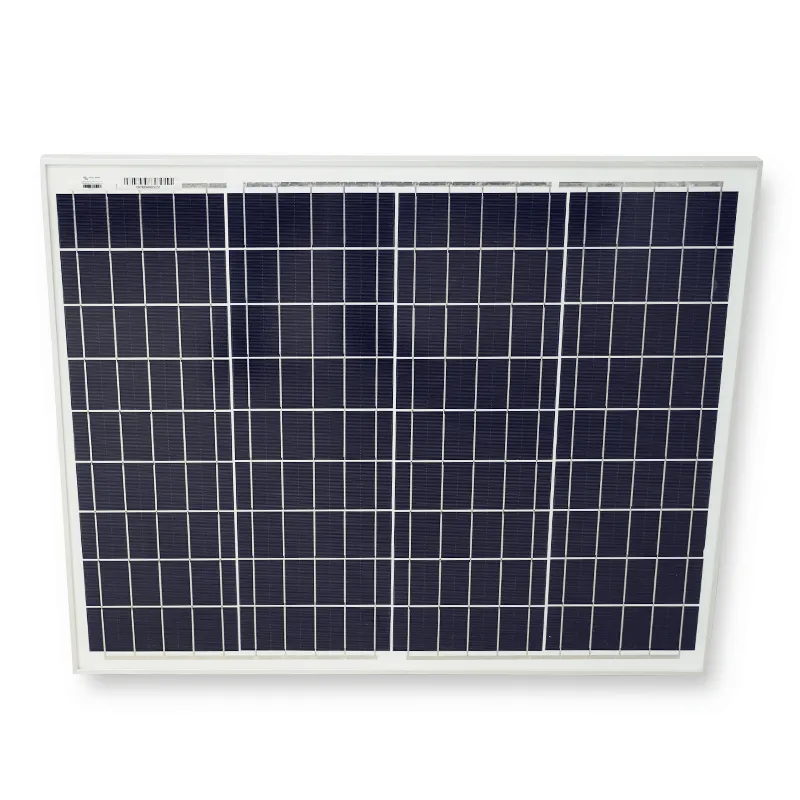

Solární panel z polykrystalických buněk se špičkovým výkonem 60W pro systém s pracovním napětím 12V s robustním rámem z anodizovaného hliníku.

Nízký součinitel závislosti napětí na teplotě zvyšuje účinnost provozu při vysokých teplotách.

Výhody a vlastnosti

 Uzavřená vodotěsná multifunkční propojovací skříňka poskytuje vysokou úroveň bezpečnosti

 Výkonné by-pass diody omezují pokles výkonu při zastínění

 Mimořádný výkon při slabé intenzitě osvětlení a vysoká citlivost na světlo v celém slunečním spektru

Informace o montáži

Každý modul je dodáván s trvale připojenou přípojkou. V případě potřeby vám můžeme dodat kabely na míru pro usnadnění montáže.

V případě, že je panel vystaven přímému slunečnímu záření, může jeden individuální modul generovat stejnosměrné napětí vyšší než 30V. Kontakt s DC napětím 30V nebo vyšším je potenciálně nebezpečný.

Pozor, panely neodpojujte pod zátěží.

Při montáži zakryjte modul nepřehledným materiálem, aby nedošlo ke generování elektřiny. Používejte pouze izolované nářadí schválené pro práci na elektrických instalacích. Vždy používejte stejný typ modulu v rámci daného fotovoltaického systému.

Rám modulu musí být řádně uzmenený a uzemňovací vodič musí být řádně upevněn k rámu modulu, aby byl zajištěn dobrý elektrický kontakt. Průřez kabelu a kapacitu konektoru musí být řádně zvoleny tak, aby vyhovovaly maximálnímu zkratovému proudu systému, jinak se kabel a konektor za velkého proudu bude přehřívat.

Odvzdušňovací otvor musí být namontován směrem dolů a nesmí být vystaven dešti, proto musí být rozvodná skryňa při montáži na vyšší straně modulu.

Umístění panelů

K montáži modulů vyberte vhodné místo. Moduly musí být orientované na jih v severních zeměpisných šířkách a na sever v jižních zeměpisných šířkách. Modul by neměl být nikdy během dne zastíněn. Pokud se očekává nadměrné zatížení větrem nebo sněhem, musí být použitých všech osm montážních otvorů.

Připojení

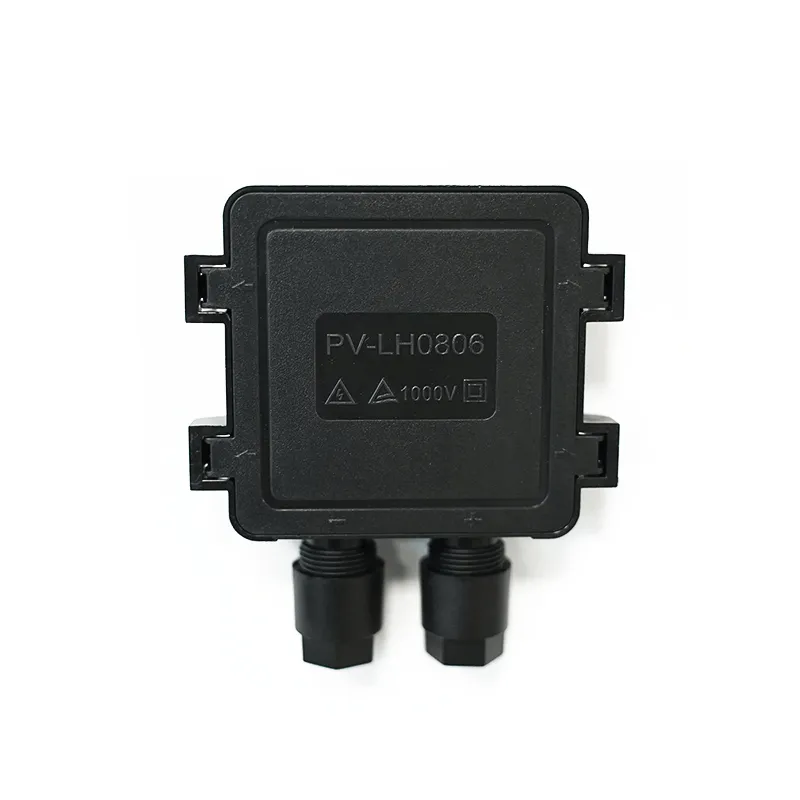

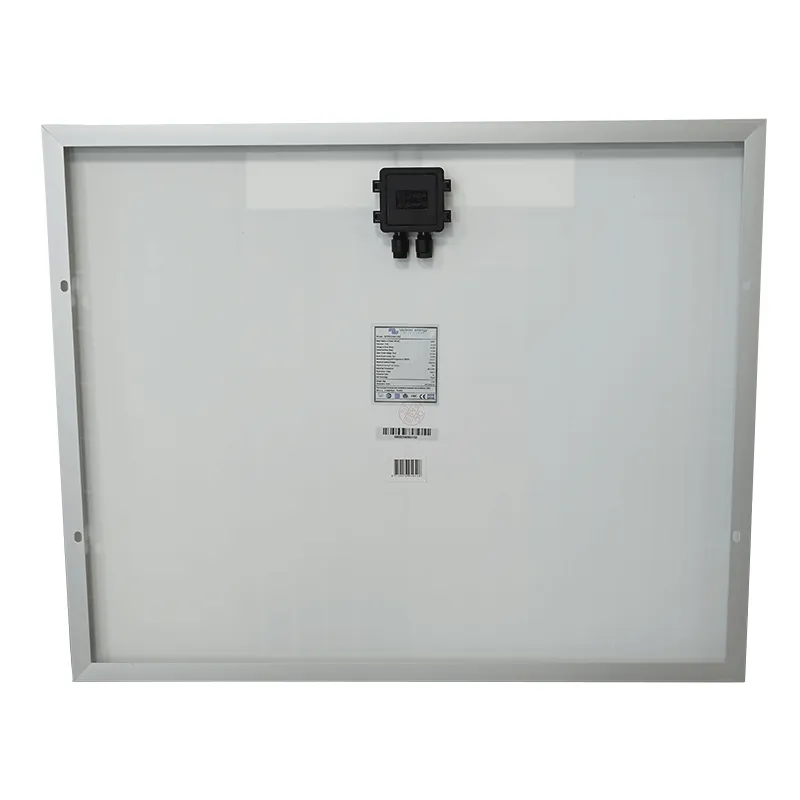

Solární panel je na zadní straně opatřen vodotěsnou svorkovnicí, do které se připojí kabely vedoucí k solárnímu regulátoru (nejsou potřebné MC4 konektory)

Doporučujeme

V systémech s více než dvěma moduly v sérii může vysoký zpětný proud protékat buňkami, které jsou částečně nebo zcela zastíněné, když je část modulu zastíněna a zbytek je vystaven slunci.

Tyto proudy mohou způsobit, že se postižené buňky příliš ohřejí a mohou tak modul poškodit.

Pro ochranu modulu před tak vysokými zpětnými proudy se v modulu používají PWM solární regulátor.

K tomuto panelu doporučujeme dokoupit PWM solární regulátor Victron Energy LCD a USB 12/24V 5A.

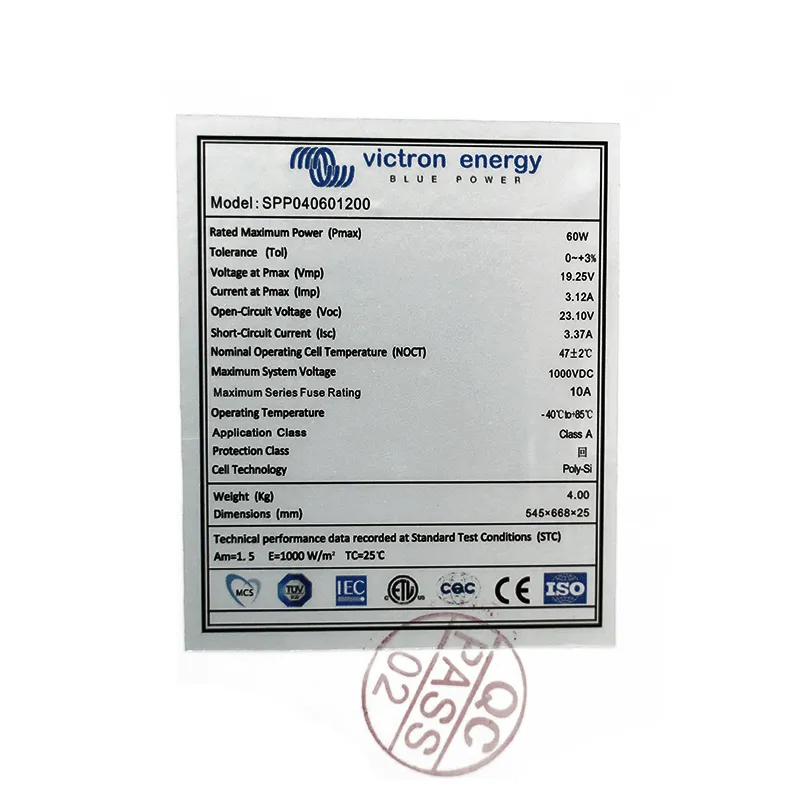

Technické parametry

Provozní napětí: 12V
Maximální výkon (Pmax) 60W
Napětí naprázdno (Voc) 23.10V
Zkratový proud (Isc) 3.37
Maximální napětí (Vmp) 19.3V
Maximální proud (Imp) 3.12
Výkonová tolerance (%): + 3%
Maximální systémové napětí: 1000VDC
