Měnič napětí 48V 3000VA sinus Victron Energy Multiplus-II GX

Nyní doprava zdarma

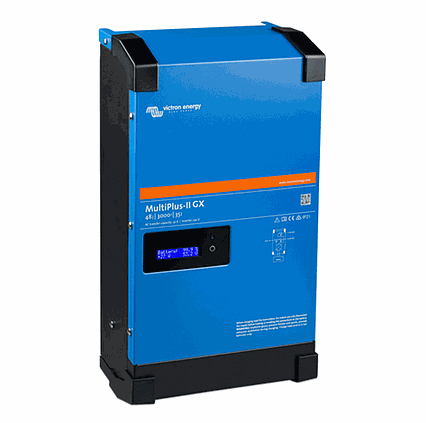

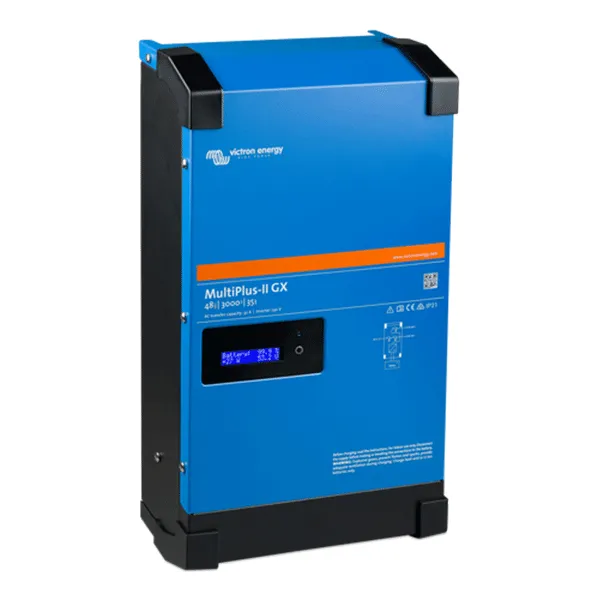

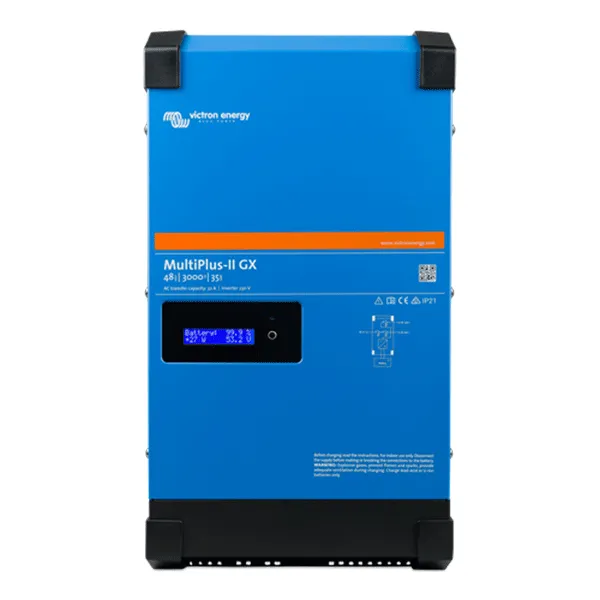

Měnič napětí 48V 3000VA sinus Victron Energy Multiplus-II GX

Výkonný DC-AC hybridní měnič s čistě sinusovým výstupem Victron Energy MultiPlus-II GX s integrovanou nabíječkou baterií a ultra rychlým transferovým přepínačem zdroje napájení (baterie / externí AC zdroj)
BoxDostupné: Může být u vás 11. – 12. 3.
21 042,00 Kčs DPH
Výrobce: Victron Energy
ID: #82636

Popis produktu

Měnič napětí 48V 3000VA sinus Victron Energy Multiplus-II GX

MultiPlus-II GX oproti MultiPlus II navyše obsahuje zariadenie GX a displej 2 x 16 znakov. Na displeji sa zobrazí parametre solárneho regulátora a meniča. K rovnakým parametrom možno pristupovať pomocou smartphonu, alebo iného zariadenia podporujúceho Wi-Fi.
Integrované zariadenie GX (obdoba zariadení Venus GX, iba integrované priamo v jednotke) zahŕňa:

  • Rozhranie VE.Can.

  • USB port.

  • Ethernetový port.

  • Port VE.Direct.

Měniče Victron jsou standardně v továrním nastavení, které je pro málokterého uživatele vhodné. Nesprávné nastavení může vést k nefunkčnosti systému až ke zničení baterií.

Při koupi doporučujeme obrátit se na naši technickou podporu prostřednictvím e-mailu: podpora@ecoprodukt.sk s požadavkem o profesionální nastavení.

Tyto služby při koupi u nás poskytujeme zdarma.

MultiPlus-II GX kombinuje funkce MultiPlus a MultiGrid

Má všechny funkce jednotky MultiPlus a navíc s možností připojení externího proudového čidla pro funkce PowerControl a PowerAssist s optimalizaci vlastní spotřeby (max. 32A).
Má také všechny funkce jednotky MultiGrid se zabudovanou anti-islanding ochranou na svém AC vstupu - zesílená ochrana zabránění nežádoucím dodávkách do distribuční sítě v případě jejího výpadku.

ESS Systémy pro skladování energie

MultiPlus-II GX je klíčovým prvkem v systému Victron ESS, který poskytuje flexibilitu pro kombinaci se solárními MPPT regulátory nebo se síťovými FV měniči.

MultiPlus-II GX, jak název napovídá, je kombinací střídače a nabíječky v jednom elegantním provedení. Jeho řadu funkcí zahrnuje čistě sinusový měnič, adaptivní nabíjení, hybridní technologii PowerAssist a další funkce pro integraci do různých typů systémů.

Jeden AC vstup

MultiPlus-II GX je vybaven jedním AC vstupem pro připojení distribuční sítě, nebo např. generátoru.
Pokud jsou nutné dva AC vstupy, pak zvolíme jednotku Quattro

Dva AC výstupy

MultiPlus-II GX je vybaven dvěma AC výstupy. Hlavní výstup AC1 zajistí dodávky energie bez přerušení napájení. Např. v režimu UPS MultiPlus-II GX převezme napájení připojených spotřebičů (za méně než 20 milisekund) v případě výpadku distribuční sítě nebo generátoru.
Druhý AC výstup je funkční pouze tehdy, když je k dispozici AC vstup (distribuční síť / generátor). Zátěž, která by rychle vybila akumulátory, například ohřívač vody, je tedy možné připojit k tomuto výstupu a ta bude napájena pouze z AC zdroje.

Čtyři fáze nabíjení adaptivní nabíječkou se dvěma výstupy pro nabíjení baterie

Hlavní DC výstup poskytuje výkonné plnohodnotné nabíjení akumulátorů prostřednictvím systému "adaptivního nabíjení". Software řídí třístupňový automatický proces dobíjení tak, aby vyhovoval stavu baterie, a přidává čtvrtou fázi dobíjení - udržovací nabíjení. Kromě tohoto, MultiPlus-II GX může nabíjet i druhou baterii pomocí nezávislého výstupu dobíjení určeného např. Pro startovací baterie generátoru s maximálním nabíjecím proudem 4 A. MultiPlus-II GX je určen pro nabíjení všech typů olověných, alkalických i lithiových baterií.

Prakticky neomezený výkon díky paralelním provozu

Až 6 jednotek MultiPlus-II může pracovat paralelně k dosažení vyššího výkonu. Při paralelním zapojení stačí pouze jedna jednotka v provedení GX.

Trojfázový provoz

Tři jednotky stejného typu mohou být nakonfigurovány pro třífázový provoz s fázovým posunem. Ale to není všechno, až 6 paralelně řazených jednotek může tvořit jednu fázi. Třífázový systém tak může sestávat až z 18 jednotek se souhrnným trvalým výstupním výkonem 43,2 kW / 54 kVA a nabíjecím výkonem 630 A. Při třífázovém zapojení stačí pouze jedna jednotka v provedení GX.

Unikátní vlastnosti funkce PowerControl a PowerAssist

MultiPlus-II GX zamezí přetížení výkonově omezeného AC zdroje např. Proudově omezené el. přípojky nebo generátoru. Pokud by mělo dojít velkým odběrem k přetížení vstupního AC zdroje, bude v prvním kroku automaticky sníží nabíjecí proud do baterie (PowerControl). Energie pro nabíjení je přesunuta pro napájení AC spotřebičů. Ve druhé kroku dochází k posílení vstupního AC zdroje proudem odebíraným z baterie (PowerAssist). Na AC výstup přichází společně energie z AC zdroje iz baterie (měniče).

Solární energie

AC proud můžete mít k dispozici také v případě výpadku distribuční sítě. MuliPlus-II GX může být použit jako v off-grid (ostrovních) systémů, tak ve fotovoltaických systémech trvale připojených k distribuční síti. MultiPlus-II není vybaven vstupem pro FV pole, je ale předurčen k spolupráci s MPPT regulátory (DC coupling systémy) nebo síťovými měniči (AC coupling systémy) umístěnými na AC vstupu a / nebo AC výstupu. Více najdete v popisu ESS: https://www.victronenergy.com/live/ess:design-installation-manual

Vzdálený monitoring a konfigurace systémů

Sledujte a ovládejte svůj systém lokálně nebo vzdáleně přes internet z libovolného místa na světě pomocí bezplatné aplikace VRM a bezplatného portálu VRM: https://vrm.victronenergy.com/landingpage
Přístup může být z telefonu, tabletu, notebooku nebo počítače pro různé operační systémy. Zařízení GX je v této jednotce integrované, takže není potřeba dokupovat jednotku Venus GX resp. Color Control GX



Technické parametry

  • PowerControl & PowerAssist: Ano

  • Přepínač: 32A

  • Maximální vstupní proud AC: 32 A

Měnič​

  • Rozsah vstupního napětí: 38 - 66 V

  • Výstupní napětí: 230 VAC ± 2%

  • Frekvence: 50 Hz ± 0,1% (1)

  • Cont. výstupní výkon při 25 ° C (3): 3000 VA

  • Cont. výstupní výkon při 25 ° C: 2400 W

  • Cont. výstupní výkon při 40 ° C: 2200 W

  • Cont. výstupní výkon při 65 ° C: 1700 W

  • Maximální zdánlivý příkon: 2500V

  • Špičkový výkon: 5500W

  • Maximální účinnost: 95%

  • Výkon nulového zatížení: 11 W

  • Nulový výkon v režimu AES: 7 W

  • Výkon nulového zatížení v režimu vyhledávání: 2 W​

Nabíječka

  • Vstup AC: rozsah vstupního napětí: 187-265 VAC

  • Vstupní frekvence: 45 - 65 Hz

  • 'Absorpční' napětí náboje: 57,6 V

  • Napájecí napětí 'plovoucí': 55,2 V

  • Režim skladování: 52,8 V

  • Maximální nabíjecí proud akumulátoru (4): 35 A​

Obecné

  • Pomocný výstup: Ano (32 A)

  • Snímač vnějšího střídavého proudu (volitelný): 50 A

  • Programovatelné relé (5): Ano

  • Ochrana (2): a - g

  • Komunikační port VE.Bus: Pro paralelní a třífázovou provoz, dálkového monitorování a systémové integrace

  • Univerzální com. port: Ano, 2x

  • Zapnutí a vypnutí na dálku: Ano

  • Rozsah provozních teplot: -40 až + 65 ° C (chlazení s ventilátorem)

  • Vlhkost (nekondenzující): max. 95%​

Skříň

  • Materiál a barva: ocel, modrá RAL 5012

  • Krytí: IP21

  • Připojení baterie: Šrouby M8

  • 230 V AC připojení: šroubové svorky 13 mm² (6 AWG)

  • Hmotnost: 26 kg

  • Rozměry: 506 x 275 x 147 mm​



Varianty prevádzky MultiPlus-II ponúka mnoho variantov prevádzky a je schopný ponúknuť riešenie na rad užívateľských požiadaviek. Tu uvádzame pre predstavu najčastejšie prevádzkové režimy:

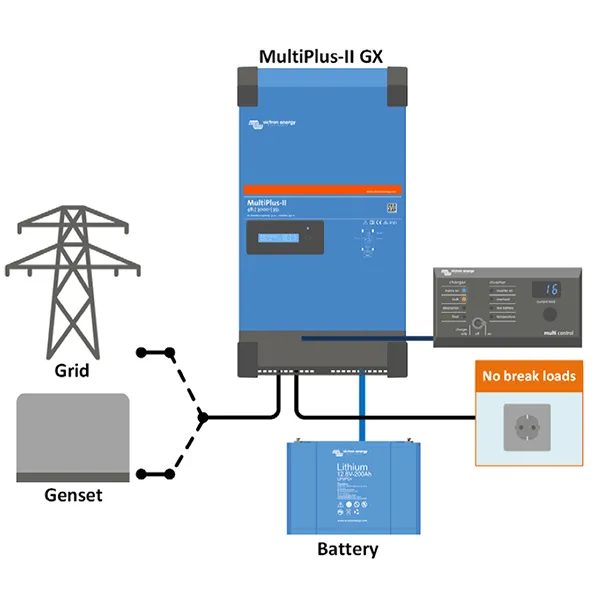

1. Základná inštalácia jednotky MultiPlus-II GX s externým digitálnym multifunkčným panelom (voliteľné). Určené do systémov, kedy nie je vždy dostupná sieť (typicky karavany, lode), režim UPS. Spotrebiče na AC out-1 sú napájané ako zo siete (prednostne), tak z batérie. Spotrebiče na AC- OUT2 sú napájané iba zo siete, v prípade výpadku siete nie sú napájané.

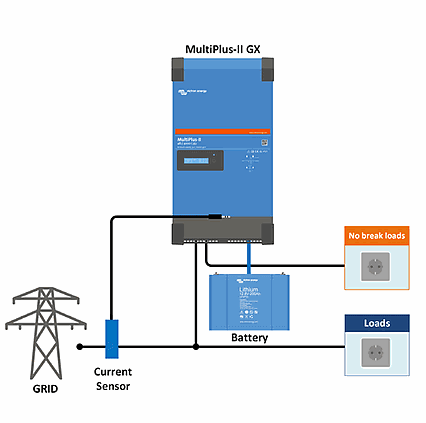

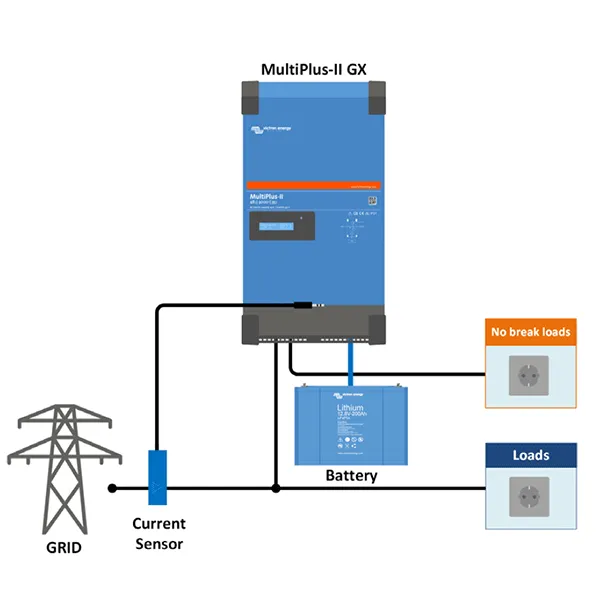

2. Základná inštalácia jednotky MultiPlus-II GX s digitálnym multifunkčným panelom (voliteľné). Určené do systémov, kedy nie je vždy dostupná sieť (typicky karavany, lode). Režim UPS. Spotrebiče na AC out-1 sú napájané ako zo siete (prednostne), tak z batérie. Použitý prúdové čidlo u AC- OUT2, ktorý je mimo MultiPlus-II GX. Spotrebiče na AC out-2 sú napájané prednostne zo siete, v prípade možného prekročenia vstupného AC prúdu sú napájané aj z batérie. Nie sú napájané pri výpadku siete.

3. Koncepcia hybridného solárneho systému ESS (Energy Storage System) - DC-coupling koncepcie s použitím MPPT solárneho regulátora s umiestnením nezálohovaných spotrebičov mimo MultiPlus-II GX a za použitia prúdového snímača. Nezálohované spotrebiča nie sú napojené na AC výstup, ale na AC vstup. Je použité prúdové čidlo (merací rozsah 0-35). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a / alebo batérie, v prípadne nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a / alebo batérie (ak je tu energia dostupná a nie je preťažený menič). Spotrebiče na AC- OUT2 sú tiež napájané prednostne z fotovoltaiky a / alebo batérie (cez AC vstup), v prípadne nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiča). Fotovoltaika pri výpadku siete vyrába energiu.

4. Koncepcia hybridného solárneho systému ESS (Energy Storage System) - AC coupling koncepcie s použitím sieťového FV meniča umiestnenom na AC - OUT1 (iba meniče značky Fronius). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a / alebo batérie, v prípadne nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a / alebo batérie (ak je tu energia dostupná a nie je preťažený menič). Spotrebiče na AC- OUT2 sú tiež napájané prednostne z fotovoltaiky a / alebo batérie, v prípadne nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiča). Fotovoltaika pri výpadku siete vyrába energiu. MultiPlus-II GX dokáže nabíjať batériu z fotovoltaiky cez svoj AC výstup a regulovať v prípade potreby (malá spotreba, batérie nabitá) výkon sieťového meniča frekvenčne alebo dátovo.



Parametry

Technické parametry

Výrobce Victron Energy
Výrobce Victron Energy
Sinus měniče Čistý
Systémové napětí měniče (V) 48/230
Výkon měniče (W) 2400
