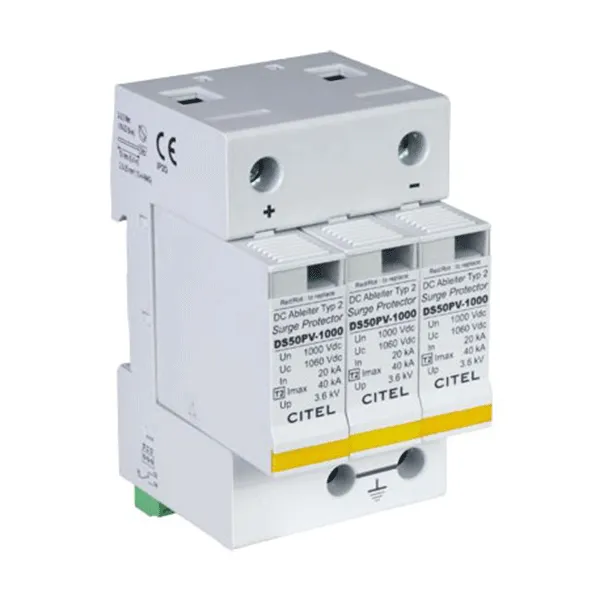

Dvoudílný svodič přepětí a bleskových proudů Citel DS50PVS 1000V
Svodiče přepětí DS50PVS jsou dvoudílné svodiče typu 2 (s modulární strukturou) a montují se na DIN lištu. Výměnný modul umožňuje snadnou výměnu poškozeného dílu bez nutnosti demontáže připojených vodičů.
Jsou to svodiče speciálně vyvinuté pro ochranu fotovoltaických zařízení před přepětím a dodávají se v provedení pro napětí 500V, 800V a 1000V DC.
Svodiče obsahují vysokovýkonný varistor s tepelnou pojistkou a v případě poruchy odpojí tepelné odpojovací zařízení proudový obvod svodiče, což je signalizováno optickou signalizací stavu svodiče.
Vlastnosti
- Přepěťová ochrana pro fotovoltaiku typu 2
- Svodový proud na pól: In = 20kA / Imax = 40kA
- Bezpečné odpojovací zařízení
- Zapojení do Y odolné proti chybám
- Nevznikají škody při poruše izolace
- Modulární struktura
- Kontakt dálkové signalizace standardně
- Splňuje normy EN 61643-11 a IEC 61643-1
Technické parametry
- Jmenovité napětí U (Uocstc): 1000V
- Max. přípustné provozní napětí (Ucpv): 1060V
- Mezní svodový proud (8/20 mikrosekund): 40kA
- Jmenovitý svodový proud (8/20 mikrosekund): 20kA
- Napěťová ochranná hladina: 3,6 kV
- Napěťová ochranná hladina při 5 kA: 2,6 kV
- Provozní / propustný proud: <1 mA
- Následný proud: Nevzniká
- Schopnost zhášení následně. proudu: nekonečná
- Doba odezvy: <25 ns
- Zkrat. odolnost při max. předjištění: 25 kA
- Max. předjištění: 125 A (gL / gG)
- Indikace závady: mechanicky - červená barva
- Provozní teplota: -40 ° C do + 85 ° C
- Průřez připojených vodičů: 2,5 mm2 až 25 mm2
- Krytí: IP20
- Montáž na lištu: DIN lišta 35 mm
- Šířka svodiče: 3 TE, DIN 43880
- Materiál pouzdra: Termoplast UL94-V0
- Dálková signalizace (standardně): Bezpotenciálový přepínací kontakt
- Spínaný výkon: 250V / 0,5A (AC) - 30V / 2A (DC)
- Průřez připoj. vodiče: max. 1,5 mm2
Zkušební normy
- DIN EN 61643-11 Německo: Svodič přepětí typu 2
IEC 61643-1 mezinárodní: Low voltage SPD - Class II test
EN 61643-11 Evropa: Low voltage SPD - Class II test
UL 1449 ed. 2 USA: Type 4, Type 2 Location
