Popis produktu
Měnič Victron Quattro 48V 15000VA / 200A-100A / 100
Měnič / nabíječ Quattro je výkonný DC-AC střídač / invertor / s čistě sinusovým výstupním napětím, se sofistikovanou adaptivní nabíječkou baterie a ultra rychlým přepínačem smyčky napájení / bypassu /. Střídač je umístěn v hliníkovém kompaktním krytu.
Měniče Victron jsou standardně v továrním nastavení, které je pro málokterého uživatele vhodné. Nesprávné nastavení může vést k nefunkčnosti systému až ke zničení baterií.
Při koupi doporučujeme obrátit se na naši technickou podporu prostřednictvím e-mailu: podpora@ecoprodukt.sk s požadavkem o profesionální nastavení.
Tyto služby při koupi u nás poskytujeme zdarma.

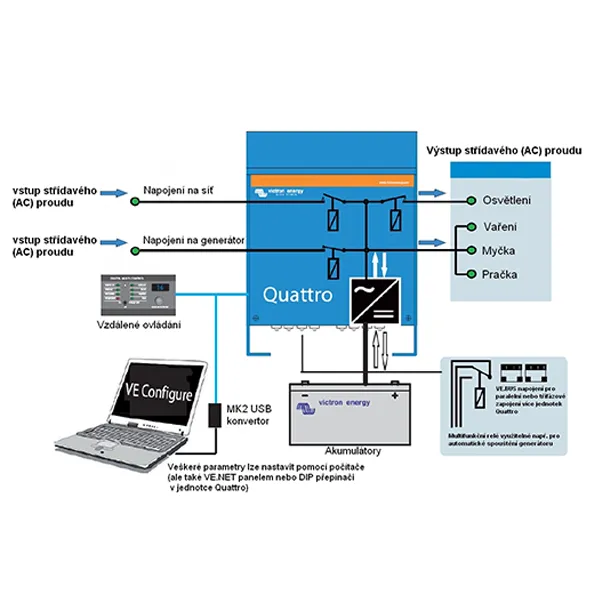

Dva AC vstupy
Quattro je vybaveno dvěma navzájem nezávislými AC vstupy (hlavní rozdíl oproti řadě MultiPlus) jako síť a generátor nebo dva generátory. Zařízení je schopno se v případě potřeby automaticky připojit ke zdroji, který je právě k dispozici.
Dva AC výstupy
Quattro je standardně vybaveno dvěma AC výstupy. Hlavním výstup je vybaven funkcí, která zajistí dodávky energie bez přerušení. Quattro převezme napájení připojených spotřebičů v případě výpadku sítě nebo generátoru. To se děje tak rychle (méně než 20 milisekund), že počítače a další elektronická zařízení budou i nadále fungovat bez přerušení.
Druhý výstup je pod napětím pouze tehdy, když AC je k dispozici na jednom ze vstupů quattro. Zátěž, která by rychle vybila akumulátory, například ohřívač vody, klimatizace, elektrická trouba je možné připojit k tomuto výstupu.
Prakticky neomezený výkon díky paralelnímu provozu
Paralelně může pracovat až 6 jednotek Quattro. Šest jednotek 48/10000/140, například poskytuje až 54 kW / 60 kVA výstupního výkonu s nabíjecí kapacitou akumulátorů až 840 A.
Třífázový provoz
Tři jednotky stejného modelu mohou být sestaveny do třífázového výstupu. Ale to není všechno: až 10 třífázových sestav (celkem tedy 30 jednotek) může být paralelně propojeny a poskytnout tak výstupní výkon až 270 kW / 300 kVA s nabíjecí kapacitou akumulátorů až 4 000 A.
PowerControl - omezení přetížení zdroje střídavého (AC) proudu
Quattro je velmi silná nabíječka akumulátorů. Je schopna odebírat velké množství proudu z generátoru nebo sítě (až 16 A u každé jednotky modelu 48/5000/70 pracující při 230 V na straně střídavého proudu). Na každém vstupu střídavého proudu lze nastavit limit maximálního odběru energie k zabránění přetížení zdroje střídavého (AC) proudu.
Unikátní vlastnosti funkce PowerAssist
Povyšuje funkci PowerControl na další úroveň. Zamezí přetížení výkonově omezeného střídavého (AC) zdroje proudu. Pokud by mělo dojít k přetížení zdroje proudu bude v první řadě automaticky snížen nabíjecí proud baterie. Zadruhé pak dochází k posílení výstupního výkonu připojeného generátoru nebo místního napájení (např. Proudově omezeno el. Přípojky) výkonem odebíraným z akumulátorů.
Solární energie: Střídavý (AC) proud je k dispozici iv případě selhání síťového zdroje
Quattro může být s výhodou využít v off-grid systémech se solárními panely nebo jinými alternativními zdroji energie.
Solární energie
Střídavý (AC) proud je k dispozici iv případě selhání síťového zdroje
Quattro může být s výhodou využít v off-grid systémech se solárními panely nebo jinými alternativními zdroji energie.
Čtyři etapy nabíjení adaptivní nabíječkou se dvěma výstupy pro nabíjení akumulátorů
Hlavní výstup poskytuje výkonné nabíjení akumulátorů prostřednictvím systému "adaptivního nabíjení". Software řídí třístupňový automatický proces dobíjení tak, aby vyhovoval stavu a typu akumulátoru, a přidává čtvrtou fázi udržovací nabíjení. Kromě tohoto Quattro umožňuje nabíjet druhý pomocný akumulátor pomocí nezávislého výstupu dobíjení určeného např. pro startovací akumulátor generátoru (pouze 12 a 24 V modely).
Technické parametry
- PowerControl / PowerAssist: Ano
- Přepínač integrovaného přenosu: Ano
- Vstupy střídavého proudu (2x): Rozsah vstupního napětí: 187 - 265 VAC, Vstupní frekvence: 45 - 65 Hz
Měnič
- Rozsah vstupního napětí (VDC): 9,5 - 17 V 19 - 33 V 38 - 66 V
- Výstupní napětí: 230 VAC ± 2%
- Frekvence: 50 Hz ± 0,1%
- Řídící výstupní výkon při 25 ° C (VA): 15000
- Řídící výstupní výkon při 25 ° C (W): 12000
- Řídící výstupní výkon při 40 ° C (W): 10000
- Řídící výstupní výkon při 65 ° C (W): 7000
- Špičkový výkon (W): 25000
- Maximální účinnost (%): 96
- Výkon nulového zatížení (W): 80
- Výkon nulového zatížení v režimu AES (W): 50
- Výkon nulového zatížení v režimu vyhledávání (W): 30
Nabíječka
- Nabíjecí napětí "absorpce" (VDC): 57,6
- Nabíjecí napětí "float" (VDC): 55,2
- Režim ukládání (VDC): 52,8
- Nabijte aktuální domovní baterii (A): 200
- Nabijte aktuální startovací baterii (A): 4 (pouze modely 12V a 24V)
- Senzor teploty baterie: Ano
Obecně
- Pomocný výstup (A): 50
- Programovatelné relé: 3x
- Ochrana: a-g
- Komunikační port VE.Bus: Pro paralelní a třífázovou provoz, vzdálené monitorování a integraci systému
- Obecný účel com. port: 2x
- Dálkové zapínání a vypínání: Ano
- Společné vlastnosti: Provozní teplota: -40 až + 65 ° C, Vlhkost (nekondenzující): max. 95%
Ochranný kryt
- Materiál a barva: hliník (modrá RAL 5012)
- Kategorie ochrany: IP 21
- Bateriový připojení: Čtyři šrouby M8 (2 plus a 2 minus připojení)
- 230 V AC připojení: Šrouby M6
- Hmotnost (kg): 72
- Rozměry (mm): 572 x 488 x 344
Parametry
Technické parametry
Výrobce | Victron Energy |
---|---|
Rozsah vstupného napätia | 187-265 |
Sinus měniče | Čistý |
Typ | Hybridný |
Výrobce | Victron Energy |
