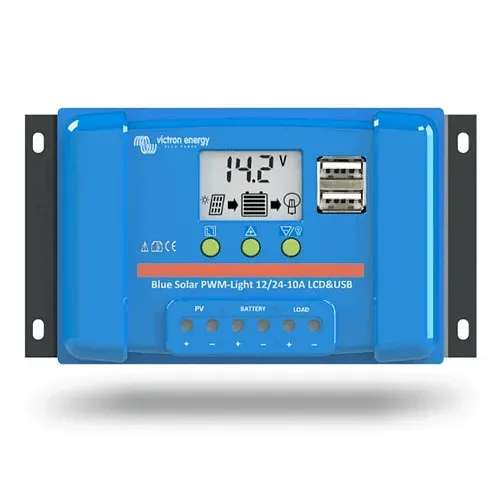

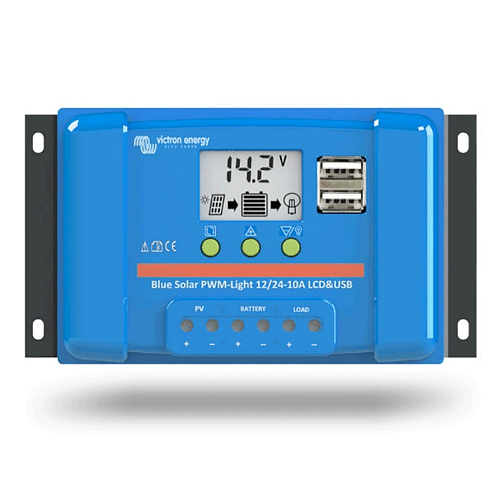

Regulátor nabíjení PWM Victron Energy LCD a USB 12/24V 20A

Regulátor nabíjení PWM Victron Energy LCD a USB 12/24V 20A

PWM regulátor nabíjení Victron Energy s LCD a USB 20A 12V / 24V vhodný pro panely do 350Wp.
BoxSkladem 3 ks: Může být u vás 2. – 3. 4.
930,00 Kčs DPH
Výrobce: Victron Energy
ID: #80705

Popis produktu

PWM regulátor nabíjení Victron Energy s LCD displejem a dvěma USB výstupy

Nový PWM solární regulátor od Victron Energy s plnou 5 letou zárukou.

Tento PWM regulátor je určen pro malé ostrovní solární systémy. Pro nabíjení 12V baterie musí mít solární panel 36 článků, nebo pro nabíjení 24V baterie musí mít panel 72 článků a maximální proud 10A.

Není možné kombinovat daný regulátor s optimizéry, v případě takové kombinace hrozí nevratné poškození regulátoru.

  Možnosti

  • Při 12V baterií lze připojit panel s maximálním výkonem do 2x175Wp (pralelní zapojení).

  • Při 24V baterií lze připojit panel s maximálním výkonem do 700Wp (dva 175Wp panely zapojené do série - dvě pralelní větve).

  Výhody

  • Velmi jednoduchá a nenáročná instalace a spolehlivý provoz

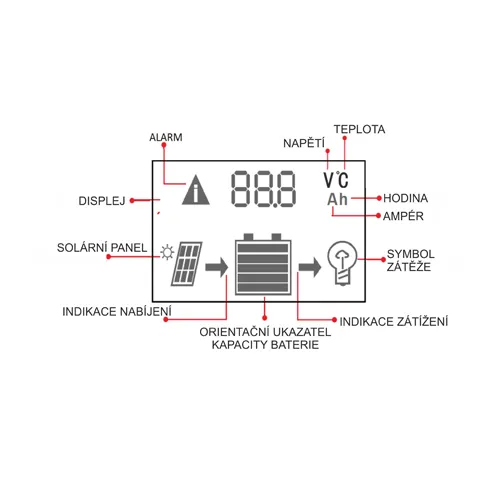

  • Vestavěný přehledný LCD displej pro sledování stavu a nastavení parametrů

  Napájení DC spotřebičů

  • Nadměrnému vybití akumulátoru lze zabránit připojením všech DC zátěží na DC výstup regulátoru (svorka vpravo).
  • DC výstup odpojí zátěž, když je baterie vybitá na přednastavené napětí. Opětovně automaticky zátěž připojí, jakmile dojde k alespoň částečnému dobití baterie.
  • Připojovací a odpojovací napětí jsou nastavitelné.
  • Na DC výstup nepřipojujte měnič napětí - ten připojte přímo k baterii.

  Programovatelný algoritmus nabíjení baterie

Předprogramované algoritmy pro olověné baterie AGM, GEL, kapalinové nebo LiFePO4 (pouze baterie s interním BMS)

  Dvě 5 voltové USB výstupy

USB výstup můžete využít např. pro nabití vašeho mobilního telefonu apod.
Maximální proud (oba výstupy v kombinaci): 2A

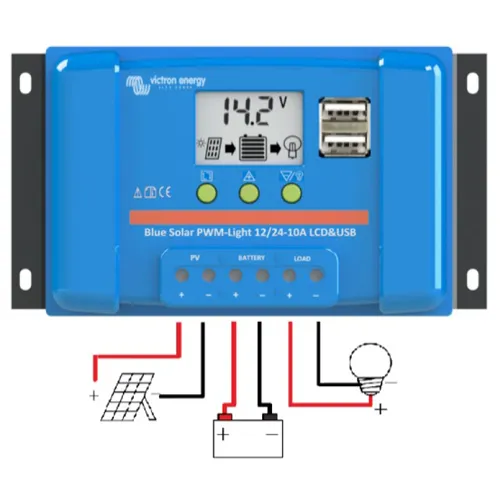

  Snadná instalace

  1. Připojte baterii - plus a mínus.
  2. Připojte solární pole - plus a mínus.
  3. Připojte zátěž - plus a mínus.

Při odinstalaci platí opačné pořadí.

  Nedodržení tohoto pořadí může poškodit regulátor nabíjení BlueSolar PWM!

  Instalace

  1. Před první instalací se ujistěte, že je baterie nabitá.
  2. Kabel k baterii by měl být co nejkratší, aby se minimalizovaly ztráty.
  3. Regulátor je vhodný pouze pro olověné a LiFePO4 baterie.
  4. Regulátor nabíjení je vhodný pouze pro regulaci solárních panelů. Nikdy nepřipojujte jiný nabíjecí zdroj do solárního regulátoru.

  Technické parametry

  • Napětí baterie: 12 / 24V
  • Jmenovitý nabíjecí proud: 20A
  • Automatické odpojení zátěže: Ano
  • Maximální napětí: 28V / 55V
  • Vlastní spotřeba: <10 mA
  • Výstup zátěže: Ruční ovládání + nízkonapěťové odpojení + časovač
  • Ochrana proti přetížení: baterie, zkratu, teploty
  • Ochrana proti přetížení: Vypne po 60 sekundách v případě 130% přetížení, Vypne po 5 sekundách v případě 160% přetížení Vypne okamžitě v případě zkratu
  • Provozní teplota: -35 do + 60°C
  • Vlhkost: max. 95%
  • Napětí absorbce: Tovární nastavení 14.4V / 28.8V
  • Plovoucí napětí: Tovární nastavení 13.7V / 27.4V
  • Nízkonapěťové zatížení odpojení: Tovární nastavení: 11.2V / 22.4V
  • Nízkonapěťové zatížení znovupřipojení: Tovární nastavení: 12.6V / 25.2V
  • USB napětí: 5V
  • USB proud: 2A (celkem z 2 výstupů)
  • Ochrana: IP20
  • Rozměr svorky: 6 mm² / AWG10 16 mm² / AWG6
  • Hmotnost: 0.15 kg
  • Rozměry: 96 x 169 x 36 mm

  Ke stažení

Parametry

Technické parametry

Výrobce Victron Energy
Typ regulátoru PWM
Vlastná spotreba 10
Systémové napětí 12/24
Max.proud (A) 20
