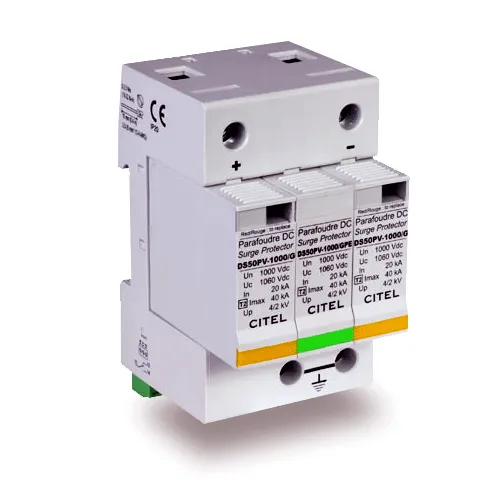

Dvoudílný svodič přepětí a bleskových proudů Citel DS50VGPVS 1000V s ochranou typu VG

Svodič DS 50VGPVS je dvoudílný svodič přepětí typu 2 (základový díl a výměnné moduly) a je určen pro montáž na DIN lištu. Vyměnitelný modul umožňuje snadnou výměnu poškozeného dílu bez nutnosti demontáže připojených vodičů.

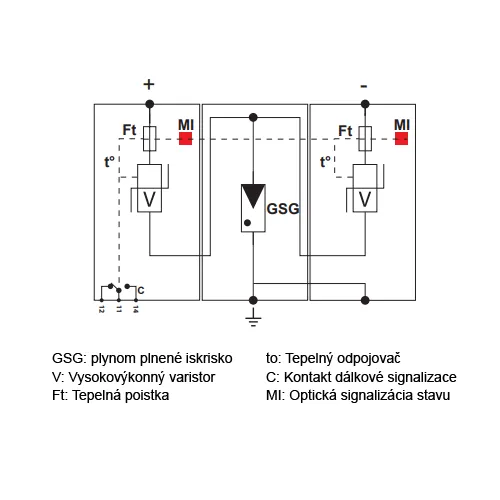

Svodič obsahuje ochranu typu VG se speciálním plynem plněným jiskřištěm (GSG) a vysoce výkonné varistory v zapojení do Y. Speciální vývoj a zapojení jednotlivých komponentů umožňují bezchybné měření izolačního odporu a výrazně prodlužuje životnost svodiče, neboť nevznikají žádné propustné ani provozní proudy.

Svodič DS50VGPVS je standardně vybaven dálkovou signalizací stavu ochrany. Díky galvanickému oddělení je svodič DS50VGPVS vhodný stejně pro aplikace s fotovoltaickými panely na bázi tenkých vrstev.

  Vlastnosti

• Svodič přepětí typu 2 na bázi plynem plněného jiskřiště.
• 10-letá záruka
• Svodový proud na pól: In = 20 kA; Imax = 40 kA
• Dvojnásobně jištěné odpojovací zařízení
• galvanické oddělení
• Nedochází k stárnutí v důsledku propustných nebo provozních proudů
• Zapojení do Y odolné proti chybám a přepólování
• Není nutné předjištění
• Výměnný ochranný modul
• Dálková signalizace stavu standardně
• Lze použít do všech fotovoltaických zařízení až do
• 1000 V DC (Uocstc)
• Vyhovuje normám IEC 61643-1 a EN 61643-11

  Technické parametry

• SPD podle EN61643-11 / IEC61643-1 Typ 2 / Class II / C
• Jmenovité napětí U (Uocstc): 1000V
• Max. přípustné provozní napětí (Ucpv): 1200V
• Mezní svodový proud (8/20 mikrosekund): 40kA
• Jmenovitý svodový proud (8/20 mikrosekund): 20kA
• Napěťová ochranná hladina při In: <3,6 kV
• Napěťová ochranná hladina při 5 kA: <2,6 kV
• Napěťová ochranná hladina při 12,5 kA: <3,1 kV
• Napěťová ochranná hladina při Imax: <4,5kV
• Provozní / propustný proud: Nevzniká
• Následný proud: Nevzniká
• Schopnost zhášení následn. proudu: nekonečná
• Doba odezvy: <25 ns
• Zkrat. odolnost při max. předjištění: 25 kA
• Indikace závady: mechanicky - červená barva
• Provozní teplota: -40°C do + 85°C
• Průřez připojených vodičů: 2,5 mm2 až 25 mm2
• Krytí: IP20
• Montáž na lištu: DIN lišta 35 mm

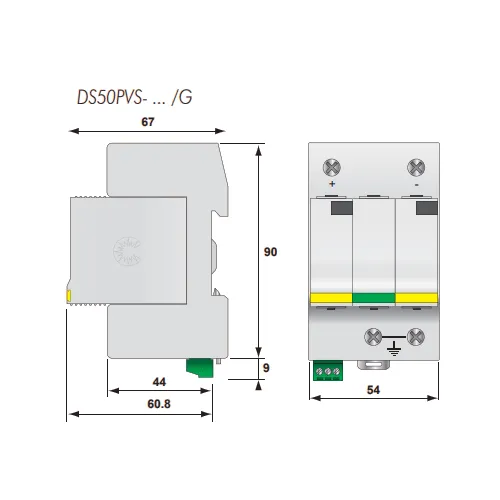

• Šířka svodiče: 3 TE, DIN 43880
• Materiál pouzdra: Termoplast UL94-V0
• Dálková signalizace (standardně): Bezpotenciálový přepínací kontakt
• Spínaný výkon: 250V / 0,5A (AC) - 30V / 2A (DC)
• Průřez připoj. vodiče: max. 1,5 mm2

  Zkušební normy

DIN EN 61643-11 Německo: Svodič přepětí typu 2
IEC 61643-1 mezinárodní: Low voltage SPD - Class II test
EN 61643-11 Evropa: Low voltage SPD - Class II test
UL 1449 ed. 2 USA: Type 4, Type 2 Location
