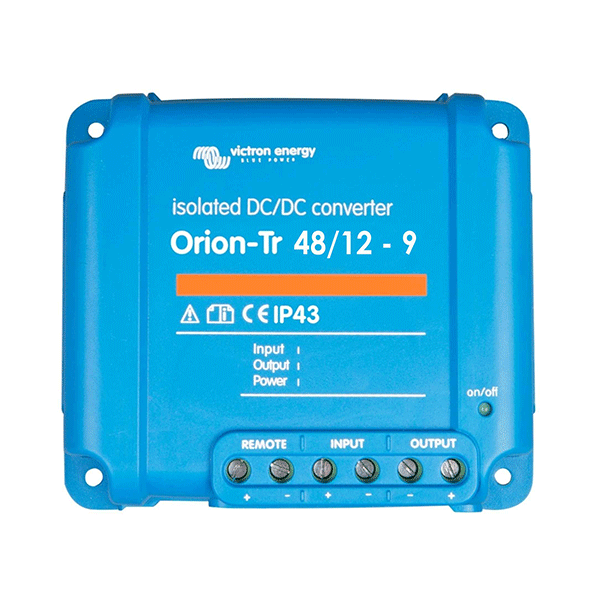

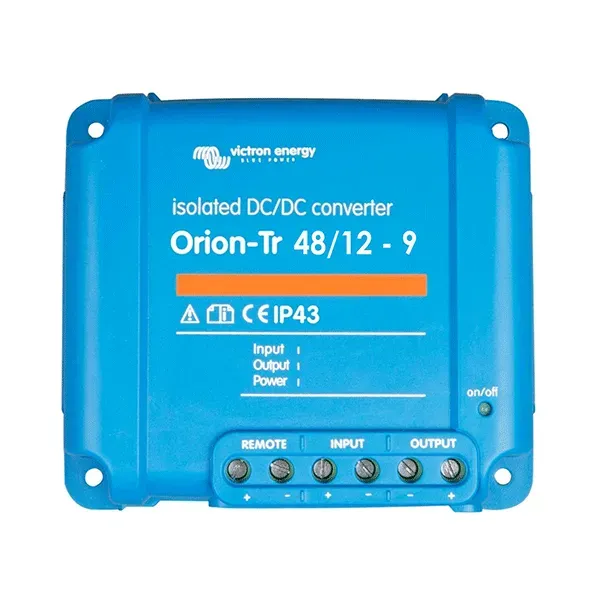

DC/DC konvertor Orion-Tr 48/12V 9A IP43

Pro napojení kabelů máte k dispozici šroubovací svorky, takže není třeba pro zapojení žádné další speciální konektory. Při instalaci orientujte šrouby směrem dolů. Vstupní pojistka je na modelech 12V a 24V.

Izolované napájecí zdroje jsou vhodné pro napájení spotřebičů citlivých na rušení, jako jsou audio/video zařízení. Přerušují také zápornou větev napájení, čímž zabraňují rušení z horní části sítě (např. z alternátoru nebo regulátoru nabíjení).  Nevýhodou je mírně vyšší cena a nižší účinnost ve srovnání s neizolovaným zdrojem.

Vzdálené ovládání

Vzdálené ovládání zapnuto/vypnuto eliminuje potřebu spínače odolného vysokému proudu na vstupním vedení. Vstup pro vzdálené ovládání může být spínán nízkonapěťovým spínačem, nebo například motorovým start/stop vypínačem (viz manuál).

Funkce nabíječky

Nastavitelné výstupní napětí: tyto konvertory tak mohou být použity také jako nabíječky, například pro nabíjení 12 V startovací baterie, nebo pro přídavnou baterii v jinak 24V systému.

Paralelní chod

Všechny modely jsou odolné proti zkratu a mohou být provozovány v paralelním zapojení ke zvýšení výstupního výkonu.
Počet jednotek které mohou být připojené paralelně je neomezený.

Odolnost

Třída ochrany proti vlhkosti a prachu IP43

Rychlá a jednoduchá instalace

Pro napojení kabelů jsou k dispozici klasické šroubové svorky, takže nebudete pro zapojení konvertoru potřebovat žádné speciální konektory.
Při instalaci orientujte šroubové svorky směrem dolů.

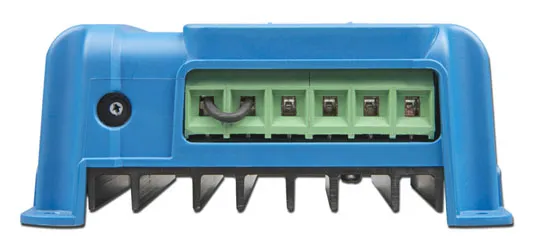

Šroubové svorky
Vstupní pojistka je na modelech 12V a 24V

Technické parametry:

• Rozsah vstupního napětí 32-70V
• Vypnutí při napětí 28V
• Restart při napětí 30V
• Jmenovité výstupní napětí 12,2V
• Rozsah nastavení výstupního napětí 10-15V
• Tolerance výstupního napětí +/- 0,2V
• Výstupní šum 2mV rms
• Nepřetržitý výstupní proud při výstupu napětí a teploty 25°C 9A
• Maximální výstupní proud (10 s) při výstupním napětí 12,5
• Zkratový výstupní proud 27A
• Nepřetržitý výstupní výkon při 25°C 110W
• Nepřetržitý výstupní výkon při 40°C 85W
• Účinnost 87%
• Vypnutý proud <50mA
• Galvanické oddělení 200V DC mezi vstupem, výstupem a skříní
• Rozsah provozní teploty -20 až +55 ° C
• Vlhkost Max. 95% bez kondenzace
• Připojení DC Šroubové svorky
• Maximální průřez vodiče 6 mm² (AWG10)
• Hmotnost 0,42 kg
• Rozměry 100x113x47mm
