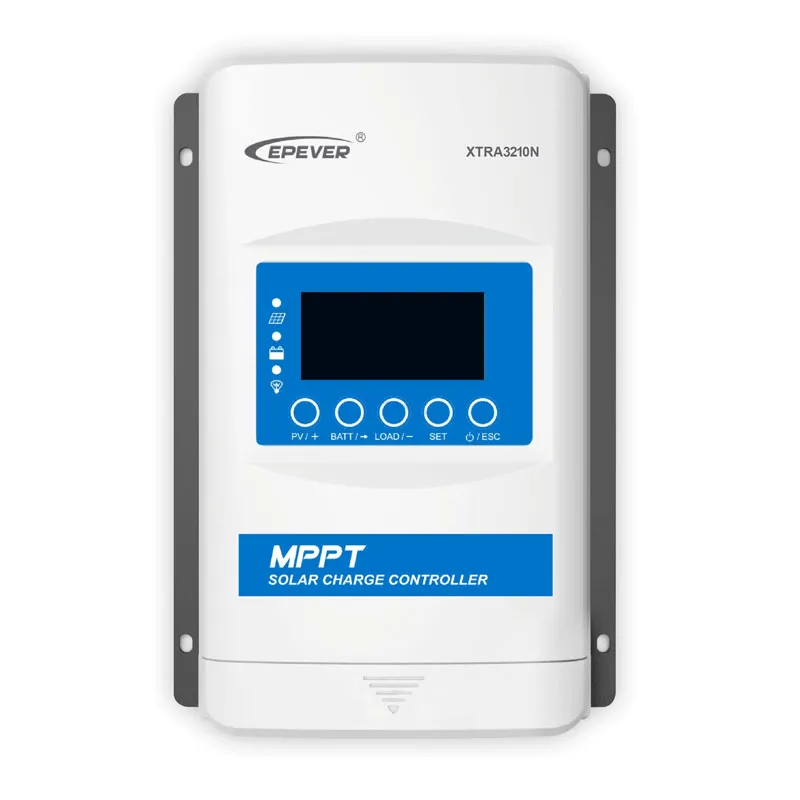

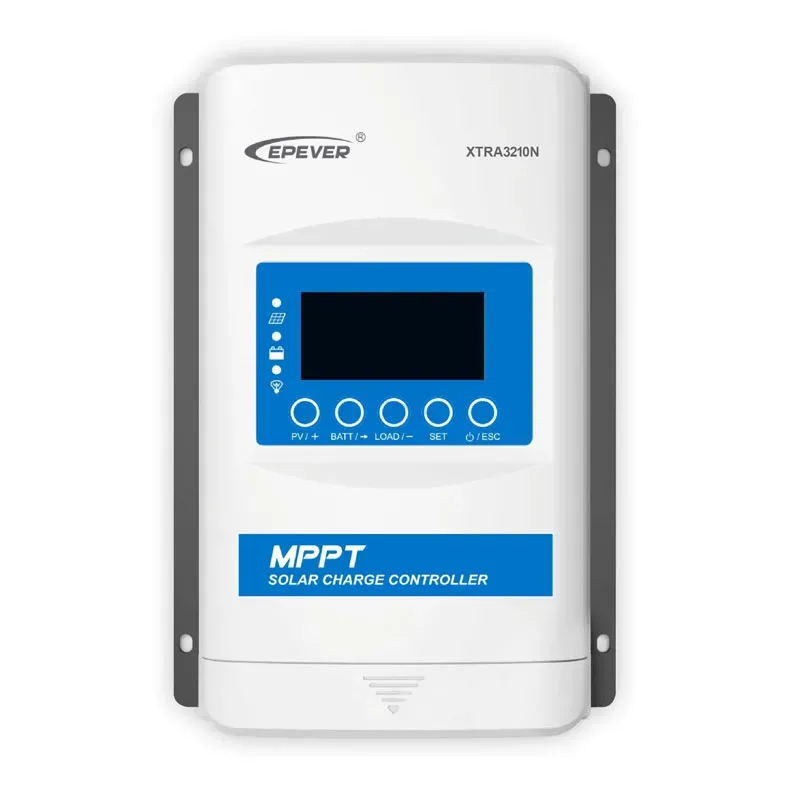

Regulátor nabíjení MPPT EPsolar XDS2 XTRA 3210N 30A 100VDC

Série MPPT regulátorů série XTRA je zárukou vysoké kvality a maximální výbavy pro ostrovní systémy s napětím panelů až 100 V a max. nabíjecím proudem 30A.
Více informací
BoxSkladem > 5 ks: Může být u vás 8. – 11. 12.
2 240,00 Kčs DPH
Výrobce: EPsolar
ID: #76681

Popis produktu

Regulátor nabíjení MPPT EPsolar XDS2 XTRA 30A 100VDC 12/24V


Série MPPT regulátorů XTRA jsou zárukou vysoké kvality a maximální výbavy pro ostrovní systémy s napětím panelů až 100V a max. nabíjecím proudem 30A. Vhodné pro baterie 12/24V a solární panely 390/780W.

Regulátor XTRA je vhodný pro širokou škálu ostrovních aplikací, jako jsou chaty, domy a podobně.

Vhodný je i pro použití ve vozidlech a to díky možnosti uzemnění na minusový pól. Přímo v MPPT regulátoru je integrovaný multifunkční displej pro snadné monitorování systému a případné nastavení provozních parametrů jakož i kontrolních LED diod.


Regulátor pracuje v podstatě jako jakýsi měnič, který vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí / zvýšit proud a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel.

Regulátor je kompatibilní s olověnými i lithium-iontovými bateriemi.


MPPT

Solární regulátor je vybaven nejnovější technologií MPPT (Maximum PowerPoint Tracking) - sledování bodu maximálního výkonu s propracovaným algoritmem sledování, kdy solární modul pracuje při ideálním napätí. Pri srovnání s klasickým regulátorem PWM, zvyšuje technologie MPPT účinnost nabíjení o cca 30%. Maximální nabíjecí proud do baterie tohoto modelu je 30A což odpovídá výkonu panelu 390Wp pokud máte 12V baterii, nebo 780 Wp pokud máte 24V baterii. V případě že bude panel poskytovat vyšší výkon, pak ho regulátor omezí na svůj nominální maximální výkon. Výkon FV panelů nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru!
Solární panely můžete propojovat do série a jejich výstupní napětí na prázdno označované jako Voc však nesmí nikdy překročit hodnotu napětí na prázdno Voc 100V. Po překročení této hodnoty se regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při 25C. Proto nedoporučujeme, aby hodnota uvedeného Voc překračovala 90V.

Nastavení parametrů regulátoru (hlavně se jedná o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50.

Externí displej MT50 není součástí balení, ale je možné jej zakoupit.

Pro podrobné sledování kapacity baterie doporučujeme zakoupit sledovač stavu batérií.

Informace o principu zobrazení kapacity baterie naleznete i ve FAQ v časti Solárne systémy.

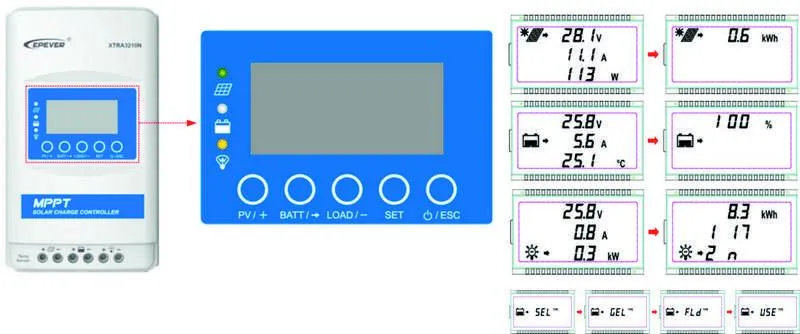

Možnosti nastavovaní

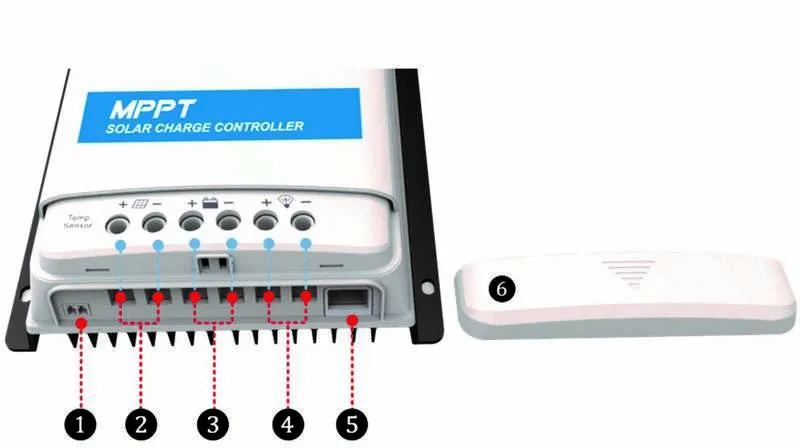

Instalace

  1. K solárnímu regulátoru připojíme baterii. Na plusový vodič instalujeme vhodně dimenzovanou DC pojistku a to co nejblíže k pólu baterie (3)
  2. Připojte zátěž (4)
  3. Připojte solární panel (2)


Vlastnosti

  • Multifunkční vestavěný LCD displej pro kompletní monitoring a nastavování parametrů

  • Stupeň krytí IP32

  • Platový přední kryt, zadní část z vylisovaného hliníku- chladič

  • Komunikační port využívá profesionální ochranný čip, který může poskytnout napájení 5VDC a má ochranu proti nadměrnému proudu a zkratu.

  • Pokročilá technologie MPPT s účinností nejméně 99,5%

  • Velmi rychlé sledování a zaručená efektivita sledování

  • Pokročilý řídicí algoritmus MPPT pro minimalizaci ztrát, rychlosti a ztrátového času

  • Vysoce kvalitní komponenty, zdokonalující výkon systému s maximální účinností konverze 98%

  • Přesné rozpoznání a sledování maximálního bodu výkonu

  • Automatické omezení nabíjecího výkonu a proudu

  • Široký rozsah provozního napětí MPP

  • Kompatibilní s olověnými a lithium-iontovými bateriemi

  • Funkce kompenzace teploty baterie

  • Funkce provozních statistik v reálném čase

  • Funkce pro snížení teploty při přehřátí

  • S rozhraním komunikační sběrnice RS-485 a komunikačním protokolem Modbus je k dispozici pro různé požadavky

  • Monitorujte a nastavujte parametry pomocí mobilního telefonu nebo PC

  • Rozsáhlé elektronické ochrany

  • Chlazení regulátoru je zajištěno pomocí pasivního žebrovaného chladiče na zadní straně regulátoru. Na regulátoru se nenachází aktivní chlazení.

Parametry

  • Nominální systémové napětí: 12 / 24V auto volba
  • Nabíjecí proud: 30A
  • Vybíjecí proud: 30A
  • Rozsah napětí baterie: 8-32V
  • Max. FV napětí na prázdno: 100V při 25 ° C (92V při minimální teplotě okolí)
  • MPP rozsah napětí: Napětí baterie + 2 ° C do 72V
  • Max. vstup FV: 390W při 12V a 780W při 24V
  • Vlastní spotřeba: <12mA
  • Pokles napětí při vybíjení: <0,23V
  • Teplotní kompenzace: -3mV / ° C / 2V
  • Uzemnění: společně na mínus pól
  • RS485 rozhraní: 5VDC / 100mA
  • USB rozhraní: 60S
  • Provozní teplota okolí: -25 ° C až 50 ° C
  • Rozsah skladovací teploty: -20 ° C až 70 ° C
  • Relativní vlhkost: <95%
  • Krytí: IP32
  • Rozměry: 230×165×63mm
  • Montážní rozměry: 180x159mm
  • Rozměr montážní díry: 5mm
  • Terminál: 6AWG 16mm2
  • Doporučený kabel: 8AWG, 10mm2
  • Hmotnost: 1,31kg

Druhy ochrán

  • FV nadproud
  • Zkrat FV
  • Obrácená FV polarita
  • Obrácená polarita baterie
  • Přepětí baterie
  • Nadměrné vybití akumulátoru
  • Přehřátí baterie
  • Nízká teplota lithiové baterie
  • Zkrat zátěže
  • Přetížení zátěže
  • Přehřátí regulátoru
