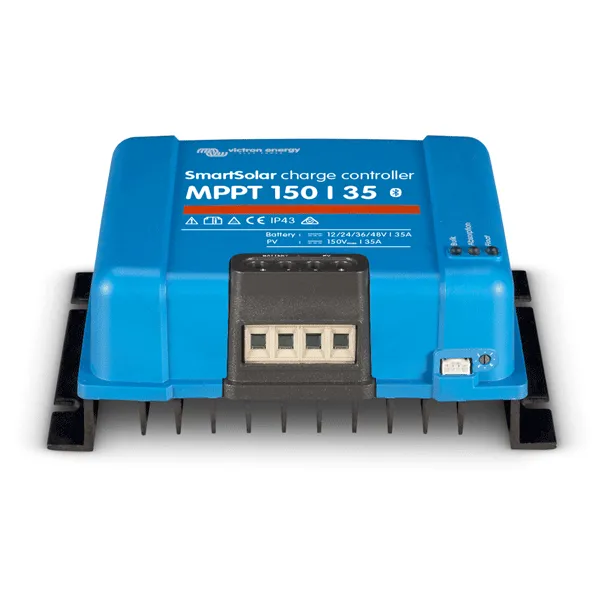

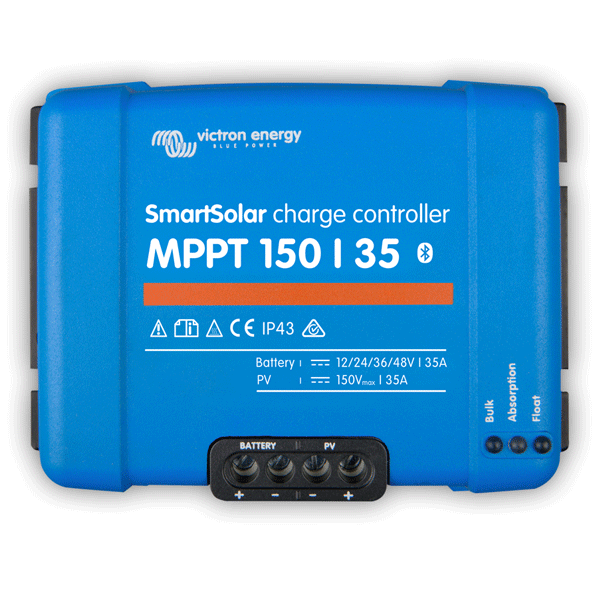

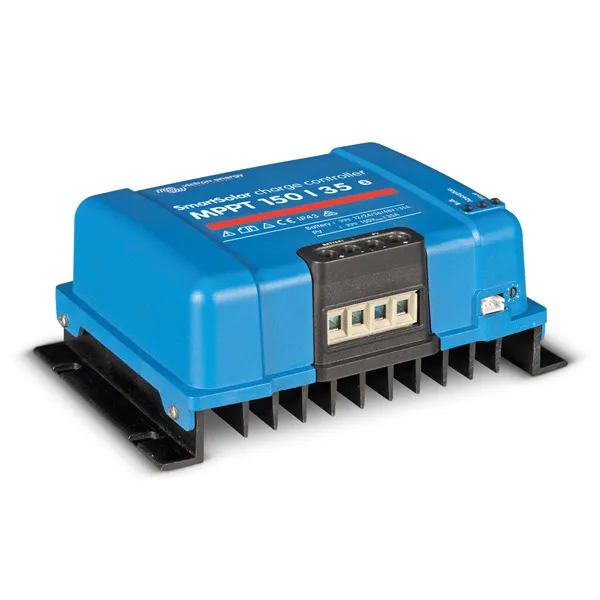

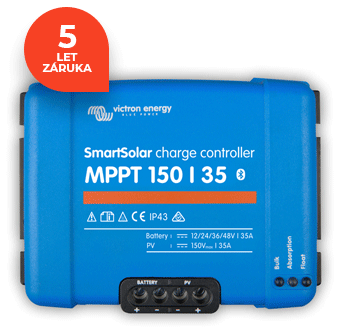

MPPT regulátor nabíjení Victron Energy SmartSolar 150V 35A s bluetooth

Adaptivní třístupňové nabíjení

1. rychlé nabíjení (Bulk)
2. absorpční (Absorption)
3. udržovací (Float)


Výběr z osmi předprogramovaných hodnot absorpčního a udržovacího napětí pomocí otočného přepínače. Délka absorpce je určována hodnotou napětí před začátkem nového nabíjecího cyklu (ráno). To má pozitivní vliv na plnohodnotné dobití baterie a její životnost.

Maximální povolený výkon panelu u 12 V systémů je 500 Wp, u 24 V systémech 1000 Wp, u 48V systémech 2000Wp. V případě překročení těchto hodnot regulátor automaticky zredukuje příchozí výkon od panelů na přijatelné hodnoty, aby se nepoškodil. Napětí z panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí až do chvíle, kdy je napětí z panelů o 1 V vyšší než napětí baterie. U 12 V baterie doporučujeme panely s minimálním počtem 32 článků a s maximálním počtem 108 článků (panely v sérii). Je tedy možné nabíjet 12V baterii i panely s pracovním napětím 24 V. U 24 V systémech doporučujeme panely s minimálním počtem 72 článků a s maximálním počtem 108 článků. Účelem je dosažení dostatečného napětí pro efektivní a plné nabíjení baterie.

Zabudovaná ochrana

Vnitřní elektronické komponenty jsou chráněny nátěrem z pryskyřice proti nepříznivým vlivům a pro dlouhou životnost. Nabízí tak zvýšenou odolnost krytí IP43 pro elektronické komponenty a IP22 pro připojovací konektory. Určeny pro vertikální polohu na nehořlavý podklad, se zapojením kabeláže zespodu. Regulátor obsahuje vnitřní teplotní senzor pro správnou úpravu nabíjecího napětí.

Světelná LED indikace

• Modrá LED dioda BULK - rozsvítí se, když je regulátor napojen na baterii
• Modrá LED dioda absorption - rozsvítí se po ukončení rychlého (bulk) nabíjení a přechodu do fáze absorpce
• Modrá LED dioda float - rozsvítí se po ukončení absorpčního nabíjení a přechodu na udržovací nabíjení.


Technické parametry

• Pracovní napětí na baterii: 12,24V,48V (automatické přizpůsobení)
• Maximální proud: 35A
• Max. PV zkratovou proud: 40A

• Maximální výkon FV pole při 12 V: 500 W

• Maximální výkon FV pole při 24 V: 1000 W

• Maximální výkon FV pole při 48 V: 2000 W

• Maximální napětí FV pole naprázdno: 150V (150V je absolutní maximum při nízkých teplotách)

• Maximální účinnost: 98%

• Spotřeba energie: 10 mA

• Absorpční napětí: továrně nastaveno 14,4 V / 28,8V / 43,2V / 57,6V

• Udržovací napětí: továrně nastaveno 13,8 V / 27,6V / 41,4V / 55,2V

• Nabíjecí algoritmus: adaptivní vícestupňový (8 před programovaných algoritmů)

• Teplotní kompenzace nabíjecího napětí: -16 mV / ° C (12 V), - 32 mV / ° C (24 V), -68mV / ° C (48V)

• Rozsah pracovních teplot: - 30 až + 60°C (plný výstupní výkon do 40 ° C)

• Vlhkost: 95%, nekondenzující

• Barva: modrá (RAL 5012)

• Svorkovnice: 13 mm2 AWG6

• Stupeň krytí: IP43 (elektronické součásti), IP 22 (připojovací součásti)

• Hmotnost: 1,25 kg

• Rozměry: 130x186x70 (výška x délka x hloubka)
