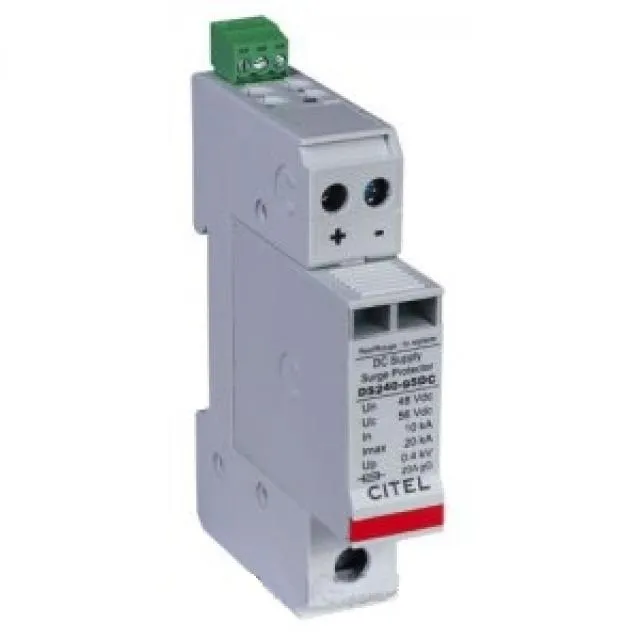

CITEL DS240S-130DC Typ 2 pro DC aplikace a fotovoltaiku

Svodiče přepětí DC řady DS240 DC typu 2 jsou určeny pro ochranu stejnosměrných napětí a pro fotovoltaická zařízení. Svodič přepětí obsahuje varistory s tepelnou pojistkou.

Svodiče přepětí obsahují tepelný odpojovač, optickou indikaci poruchy a dálkovou signalizaci stavu svodiče. Svodiče přepětí se montují na DIN lištu a mají modulární strukturu - základní díl a výměnné moduly. Výměnný modul umožňuje jednoduchou a rychlou výměnu poškozeného dílu.

Typ DS240S - 130DC je primárně určen k ochraně menších i větších ostrovních fotovoltaických elektráren se jmenovitým napětím 130V DC, který slouží jako hlavní ochrana systému propti přepěťovým špičkám způsobeným např. úderem blesku.

Přepěťová ochrana svede potenciál přepětí přes uzemňovací svorkovnici do země a tak ochrání ostatní zařízení v systému.

Vlastnosti

• kompaktní 2pólový svodič přepětí typu 2

• svodový na pól až: In=20kA; Imax=40 kA

• bezpečné odpojovací zařízení


• ochrana proti příčnému i podélnému přepětí

• nejmenší svodič typu 2 na trhu

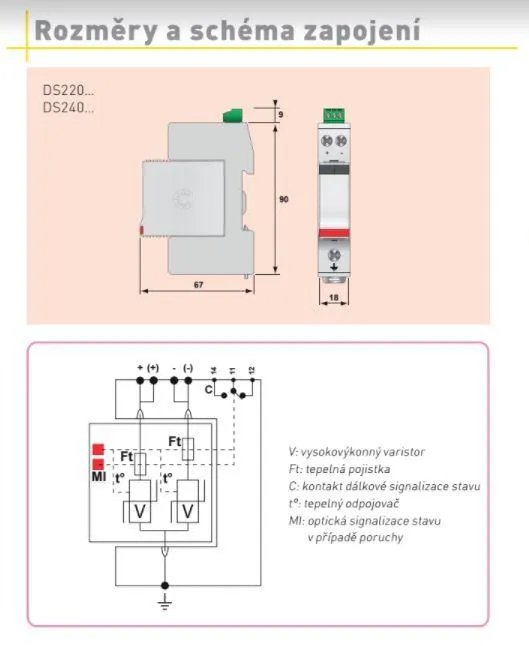

• šířka jen 18mm (šetří místo v rozváděči

• modulární struktura (základový díl a výměnný modul

• dálková signalizace stavu standardn

• splňuje normu IEC 61643-1 a EN 61643-11

Maximální přípustné napětí bez svodové reakce je 180V DC.
