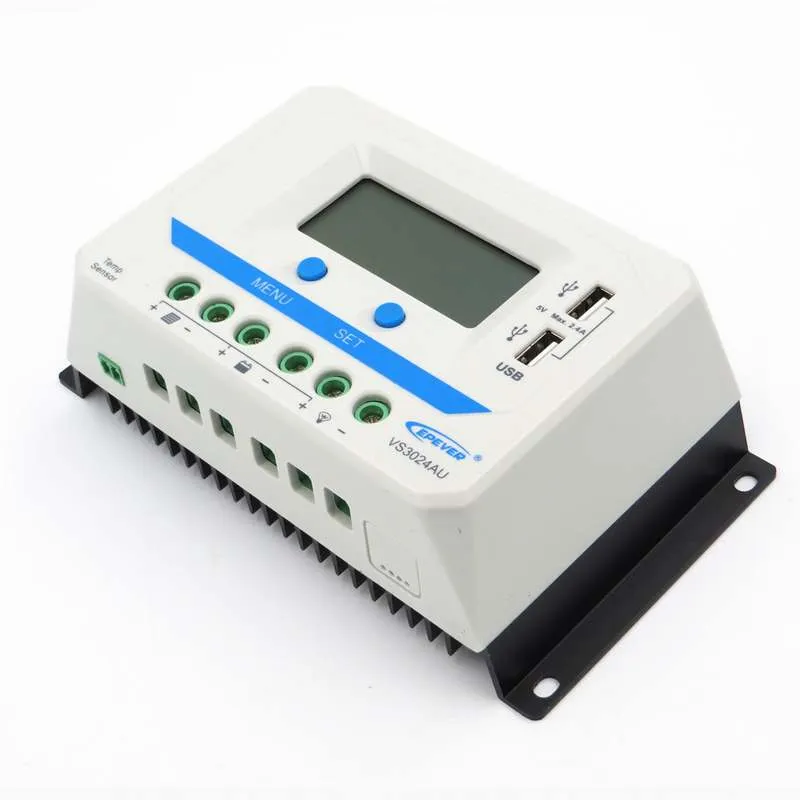

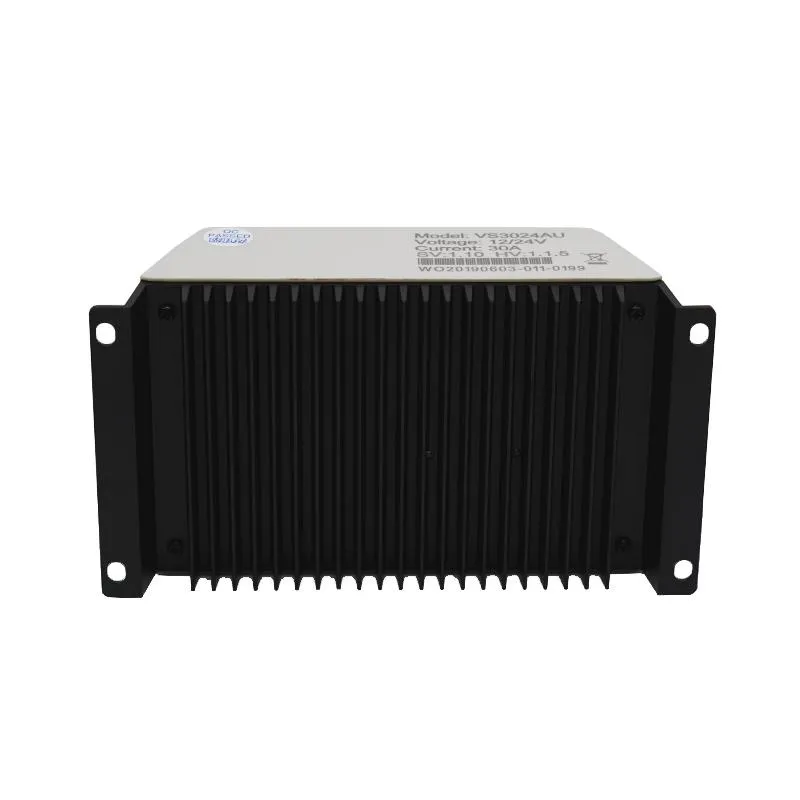

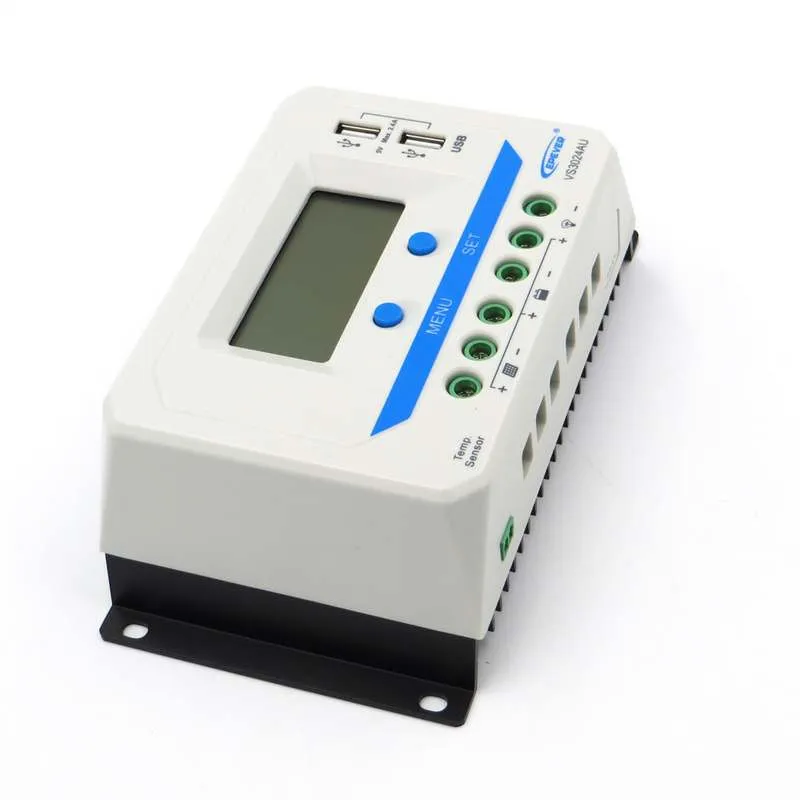

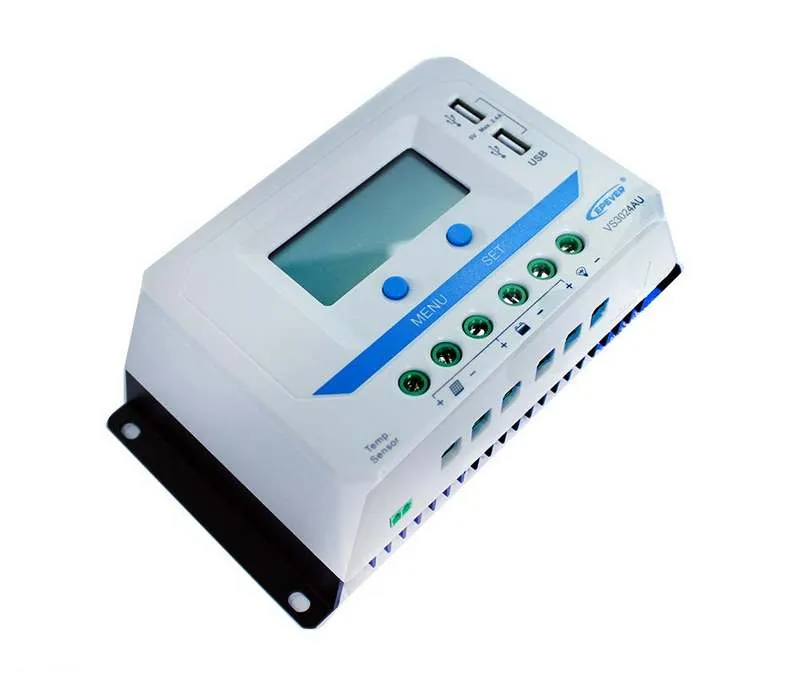

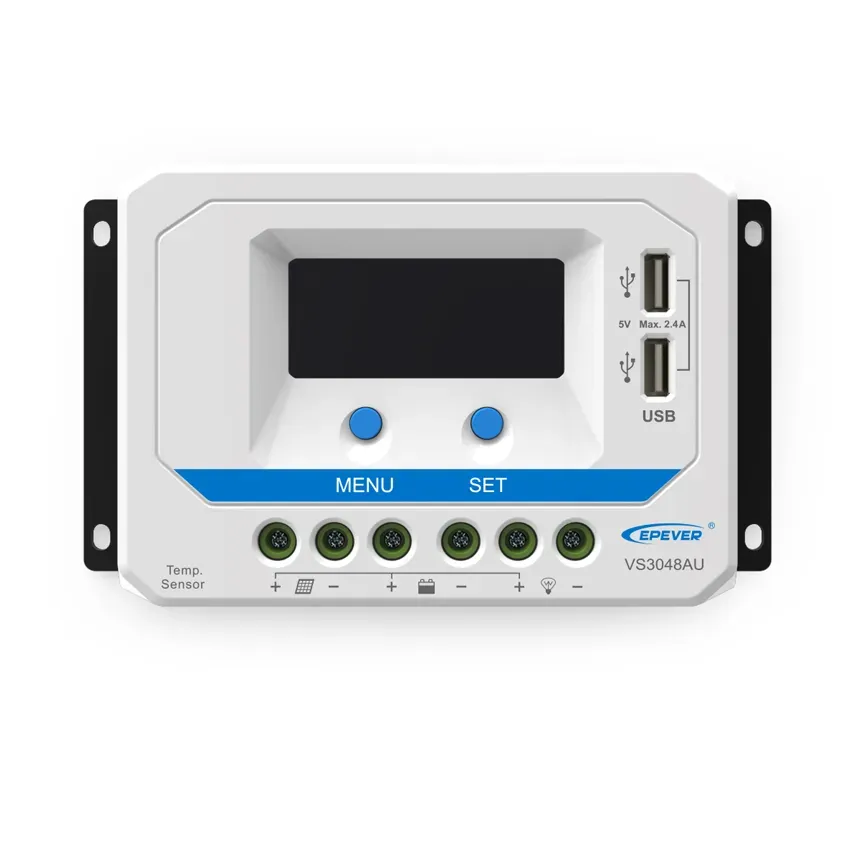

Solární regulátor s technologií PWM pro solární systémy 12V-24V max. 30A s 2 USB výstupy

Svou konstrukcí je určen pro malé ostrovní solární systémy se solárními panely 12V (36 článků) pro dobíjení 12V baterie. Nebo může být použit v kombinaci se solárními panely 24V (72 článků - lze zapojit dva 36 článkové panely do série) pro dobíjení 24V baterie. Maximální nabíjecí proud je do 30A. Výhodou je velmi jednoduchá a nenáročná instalace a spolehlivý provoz.

Vestavěný LCD přehledný displej vám poskytne informace o napětí a proudu solárního panelu, napětí baterie a její nabíjecí proud. A také poskytne informace o aktuálním odebíraném proudu pro DC spotřebiče. Také nabízí statistické informace o celkovém množství vyrobené a spotřebované energie.Pomocou tlačítek pod displejem lze nastavit jeden ze tří typů olověných baterií: bezúdržbová, gelová nebo otevřená kapalinová baterie. Dále tento model nově nabízí dva USB výstupy pro nabíjení např. mobilního telefonu, či jiných přenosných elektronických zařízení. Maximální proud USB výstupu je 2,4A. Solární regulátor může být kombinován se solárními panely různých výrobců. Je vhodný pro kyselinové a gelové baterie. Zabudovaný mikroprocesor kontroluje celý proces nabíjení i vzhledem na teplotu.

Pokyny k instalaci: Při instalaci / zapojení vždy postupujeme tak, že jako první k solárnímu regulátoru připojíme baterii, jako druhé DC spotřebiče a jako poslední solární panel. Po instalaci je třeba pouze nastavit typ používané baterie, podle manuálu. Další nastavení nejsou zapotřebí.

Upozornění: k regulátoru není možné připojit externí displej MT-50 ani PC rozhraní. Je možné k regulátoru připojit externí teplotní senzor baterie.

Vlastnosti:

• Automatická detekce 12V nebo 24V
• Ochrana proti přepětí.
• Ochrana proti zkratu.
• Ochrana proti přepólování připojení solárních panelů a baterie.
• Při nízkém napětí odpojí výstup zátěže.
• Volitelný externí teplotní senzor
• Maximální nabíjecí a vybíjecí proud je 30A
• 2 USB výstupy

Využití:

• Solární světelný systém
• Solární monitorování
• Napájení karavanů a lodí
• Solární napájení semaforů
• Solární elektrárna

Parametry:

• Jmenovité napětí: 12V-24V DC (automatická regulace)
• Max. napětí na prázdno: 50V
• Napětí baterie: 9-32V
• Maximální proud: 30A při 55 ° C
• Vlastní spotřeba: 10mA při 12V a 18mA při 24V
• Koeficient teplotní kompenzace: -3mV / ° C / 2V při 25 ° C
• Equalizačné nabíjecí napětí: bezúdržbová bat: 14,6V / Gel: X / Údržbová: 14,8V
• Boost nabíjecí napětí: bezúdržbová bat: 14,4V / Gel: 14,2V / Údržbová: 14,6V
• Float nabíjecí napětí: bezúdržbová bat: 13,8V / Gel: 13,8V / Údržbová: 13,8V
• Obnovení napětí při nízkém napětí: 12,6V
• Odpojení napětí při nízkém napětí: 11,1V
• USB výstup: 5V a celkově 2,4A
• Uzemnění: společně pozitivní pól
• Celkové rozměry: 181 x 100,9 x 59,8mm
• Terminál: 16mm2
• Hmotnost: 550g
• Pracovní teplota: -25 ℃ ~ + 55 ℃
• Vlhkost: ≤95% NC
• Stupeň ochrany: IP30
