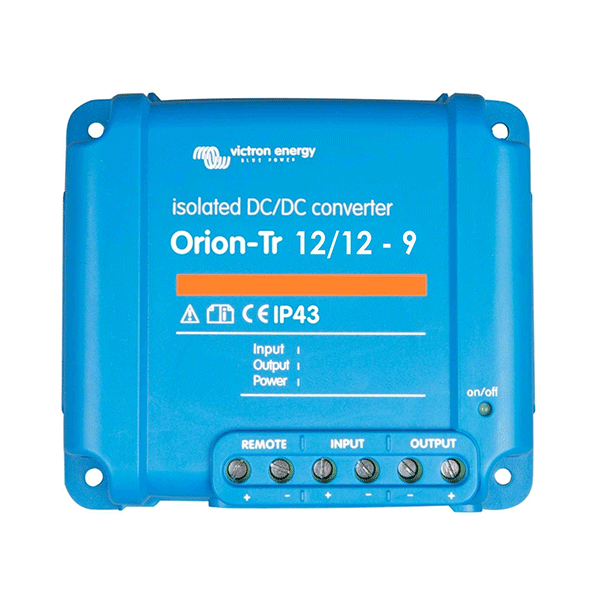

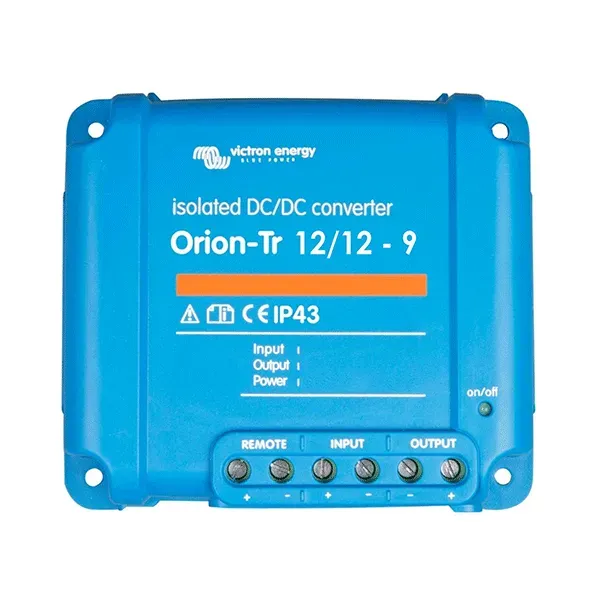

DC/DC konvertor Orion-Tr 12/12V-9 IP43 s GO

Pro napojení kabelů máte k dispozici šroubovací svorky, takže není třeba pro zapojení žádné další speciální konektory. Při instalaci orientujte šrouby směrem dolů. Vstupní pojistka je na modelech 12V a 24V.

Izolované napájecí zdroje jsou vhodné pro napájení spotřebičů citlivých na rušení, jako jsou audio/video zařízení. Přerušují také zápornou větev napájení, čímž zabraňují rušení z horní části sítě (např. z alternátoru nebo regulátoru nabíjení).  Nevýhodou je mírně vyšší cena a nižší účinnost ve srovnání s neizolovaným zdrojem.

   Vzdálené ovládání:

Eliminuje potřebu mít spínač, který by byl odolný vůči vysokému proudu. Vstup pro vzdálené ovládání může být spínané nízkonapěťovým spínačem nebo třeba motorovým start / stop spínačem.

  Funkce nabíječky:

Nastavitelné výstupní napětí. Díky němu se dají konvertory použít jako nabíječky například pro nabíjení 12V startovací baterie nebo pro přídavnou baterii v 24V systému.

  Pararelní chod:

Všechny modely jsou odolné vůči zkratu a mohou být provozovány v Podélný zapojení, aby se dosáhlo zvýšení výstupního výkonu. Navíc je možný neomezený počet jednotek připojených paralelně.

  Technické parametry:

• Vstup: 8-17V
• Vypnutí při podpětí: 7V
• Restart při podpětí: 7,5V
• Výstupní napětí: 12,2V
• Rozsah výstupního napětí: nastavitelné 10-15V
• Tolerance výstupního napětí: +/- 0,2V
• Výstupní šum: 2mV rms
• Proud bez zátěže: <50mA
• Galvanická izolace: 200V DC mezi vstupy, výstupy a povrchem konvertoru
• Maximální nepřetržitý výstupní proud: 9A
• Max. výstupní proud: 12,5A
• Zkratový proud: 32A
• Výkon při 25°C: 110W
• Výkon při 40°C: 85W
• Účinnost: 87%
• Provozní teplota: -20 ~ 55 ° C (nad 40 ° C klesá každým stupněm výkon o 3%)
• Stupeň ochrany: IP43
• DC připojení: šroubové terminály 6mm2 AWG10
• Rozměry: 110 x 113 x 47mm
• Hmotnost: 0,42kg

​
