Inteligentní propojovací baterií Cyrix-CT kontroluje a řídí nabíjení, odpojování startovací a provozní baterie. Pokud se na jedné z baterií dosáhne napětí 13,0 V (26 V) po dobu 10 minut nebo 13,8 V (27,6 V) po dobu 4 sekund, Cyrix-ct obojí baterie propojí a nabíjejí se obojí baterie současně do plného stavu. Jakmile na jedné z baterií klesne napětí pod 12,8 V (25,6V) po dobu 10 minut nebo 11,8V (23,6V) po dobu 4 sekund, dojde k vzájemnému odpojení baterií. Toto propojování a odpojování funguje obousměrně. Baterie mohou mít odlišné kapacity, typy a konstrukce. Předpokládá se, že každá baterie napájí svůj vlastní spotřebič.

Model je vybaven teplotní ochranou. V případě vysoké okolní teploty nebo nadměrného nabíjecího proudu dojde k jeho vypnutí. Jakmile teplota klesne, Cyrix-ct se automaticky aktivuje.

Poznámka: Oproti modelu Cyrix-CT 120A se tento model vyznačuje navíc LED indikací na připojení je použit závit 16mm M8 (v případě Cyrix-CT120A je to 13mm M6) a v balení také najdete i 1m ovládací kabel.

LED indikace

• LED svítí: propojené
• LED 2sec. rychle blikne: připojuje se
• LED 0,25sek. bliká: alarm (přehřátí, napětí> 16V, na obou bateriích <10V, jedna baterie <2V - při 24V násobte x2)
• LED 10 bliká: odpojeny
• LED 2sec. bliká: odpojuje se


Inteligentní monitoring baterie

Některé propojovače baterií odpojí baterii jakmile zaznamenají krátký ale silný proud. Také mohou přestat fungovat když se připojí velká ale vybitá baterie, protože DC napětí okamžitě skočí pod nepřípustnou hodnotu, přestože jsou baterie připojeny. Software Cyrix-CT udělá více než připojuje a odpojuje baterie na základě napětí baterie, které zaznamená jistý pevně nastavený čas. Cyrix-CT sleduje obecný trend stoupání nebo poklesu napětí a snaží se změnit aktuální stav pouze v případě, že se vývoj napětí mění v průběhu určitého času. Tento čas závisí na velikosti odchylky napětí od vývoje napětí.

Upřednostňuje startovací baterii

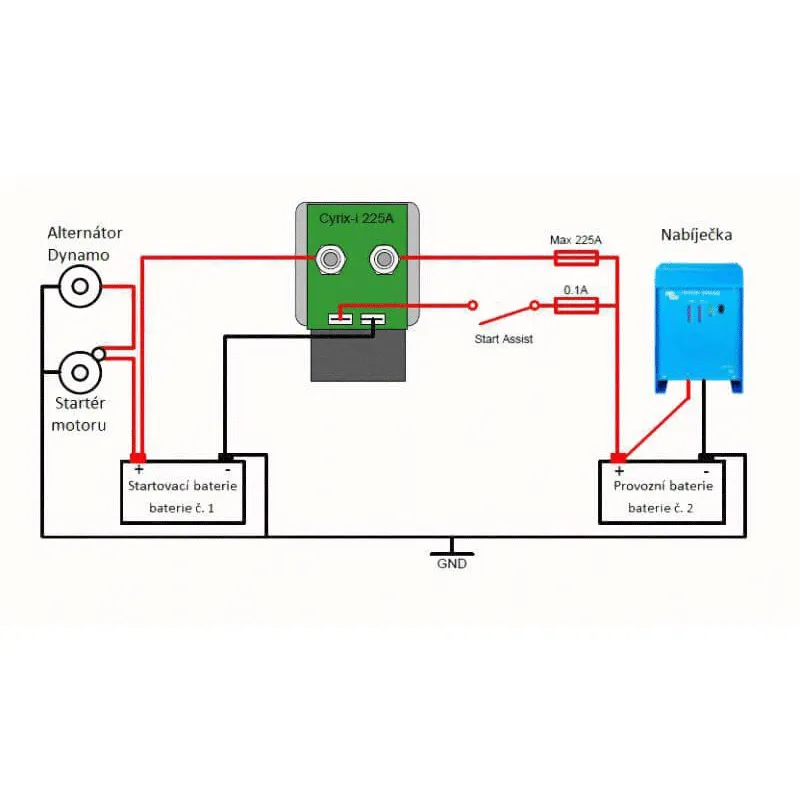

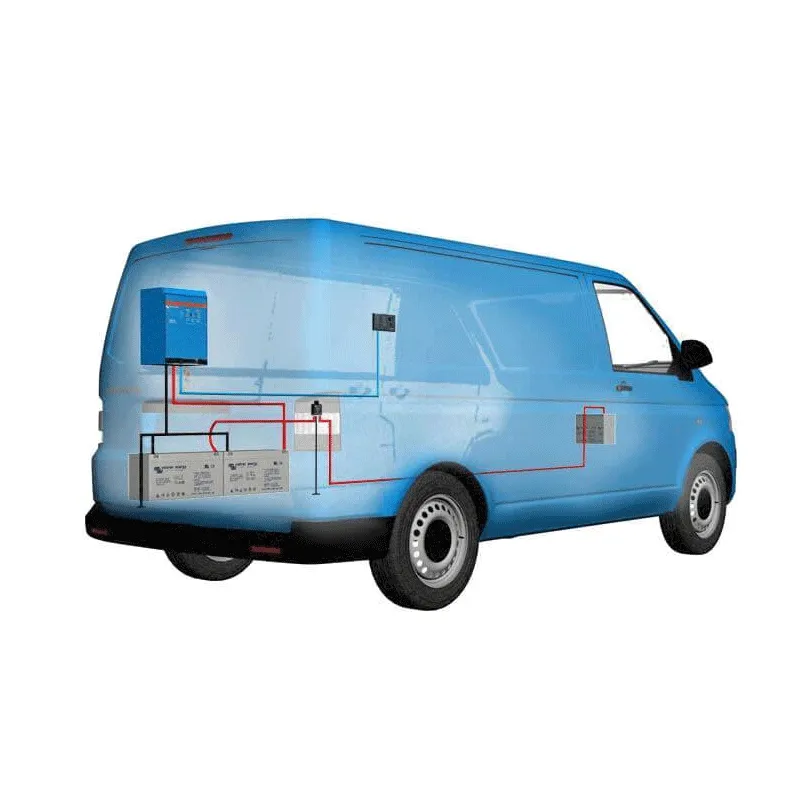

V typickém systému je alternátor přímo napojen na startovací baterii. Přídavná baterie a všechny ostatní jsou připojeny na startovací baterii prostřednictvím Cyrix CT přepojovače. Když CyrixCT zpozoruje, že startovací baterie dosáhla připojovací napětí, nastane připojení aby se mohli paralelně nabíjet i baterie.

Obousměrné napětí a napájení z obou baterií

CyrixCT monitoruje napětí obou připojených baterií. Propojí je i v případě, že přídavná baterie je nabíjena nabíječkou. CyrixCT má duální napájení. Také pracuje i když napětí jedné baterie je velmi nízké. Abyste se vyhnuli nečekané operací během instalace nebo během toho jako je jedna baterie odpojena, CyrixCT nebude v provozu pokud jedna ze dvou baterií má napětí <2V (<4V v 24V systému).

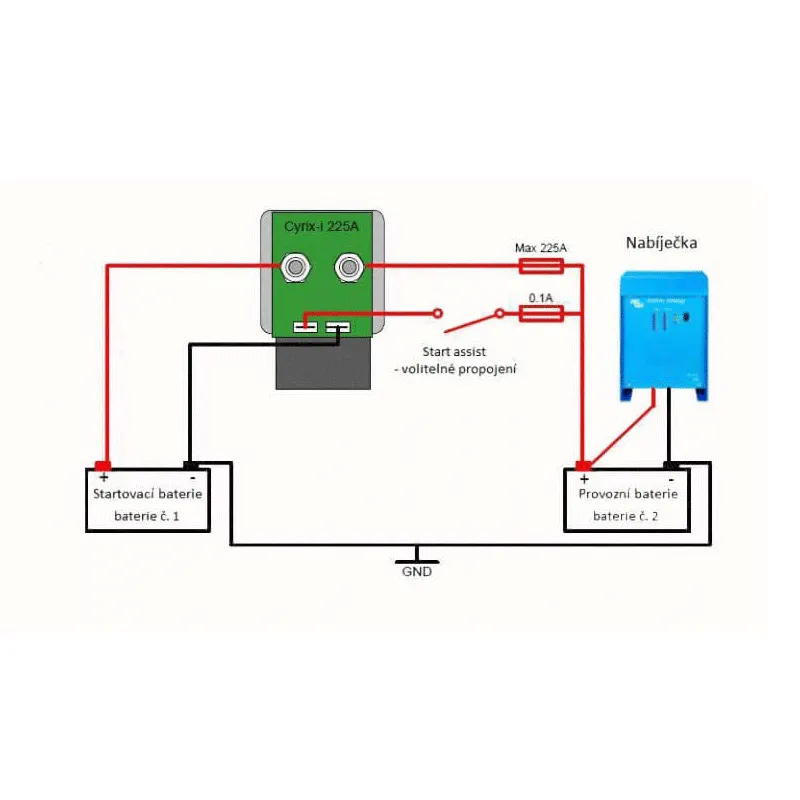

Paralelně zapojení v případě nouze

CyrixCT taktiež vie prepojiť batérie stlačením tlačidla. CyrixCT nechá prepojené batérie ešte 30sek. Alebo manuálne prepojte pararelne batérie. Toto je užitočné v prípade núdze, keď je štartovacia batéria slabá alebo poškodená.

Technické data

• Pracovní napětí: 12 nebo 24 V (autodetekce)
• Maximální proud z alternátoru: 230 A
• Maximální kontinuální proud v systému: 500 A
• Spotřeba proudu pokud není zařízení zapnuté: 4 mA
• Připojovací napětí (se zpožděním přibližně 10 minut): 13 V / 26 V
• Připojovací napětí (se zpožděním přibližně 4 sekundy): 13,8 V / 27,6 V
• Odpojovací napětí (se zpožděním přibližně 10 minut): 12,8 V / 25,6 V
• Odpojovací napětí (se zpožděním přibližně 4 sekundy): 11,8 V / 23,6 V
• Odpojovací přepětí: 16 V (32 V)
• Spotřeba v případě uzavření obvodu: 320m (180mA v případě 24V)
• Rozměry bez vývodů: 65 x 100 x 50 mm
• Materiál krytu: černý plast
• Ovládací kabel v balení: Ano, 1m
• Stupeň ochrany: IP54
• Připojení: M8
