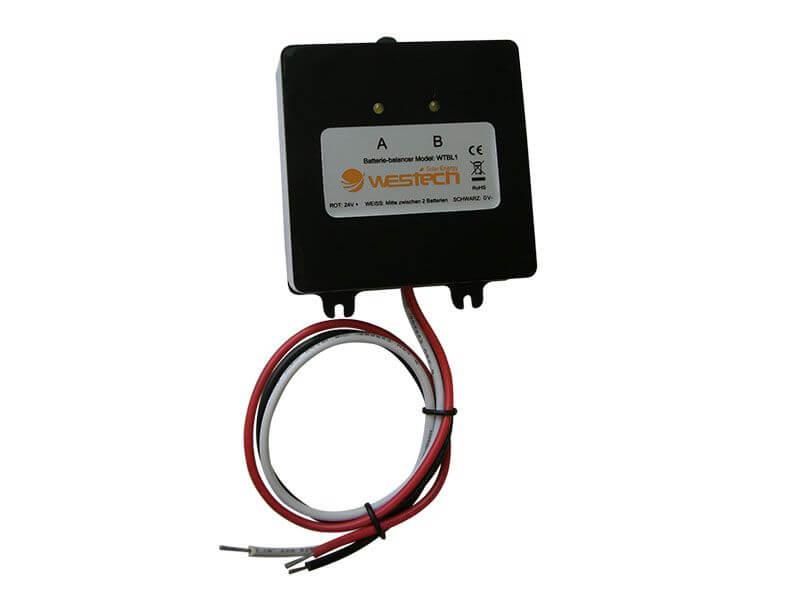

Bateriový balancér 12V solární baterie

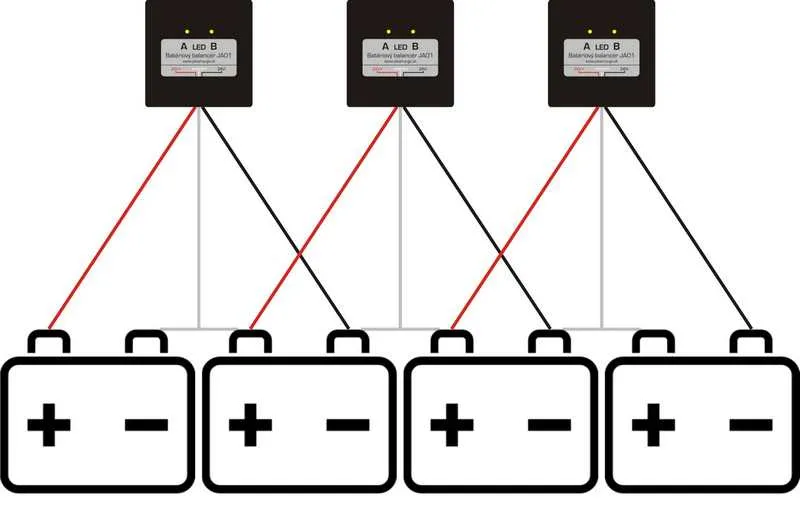

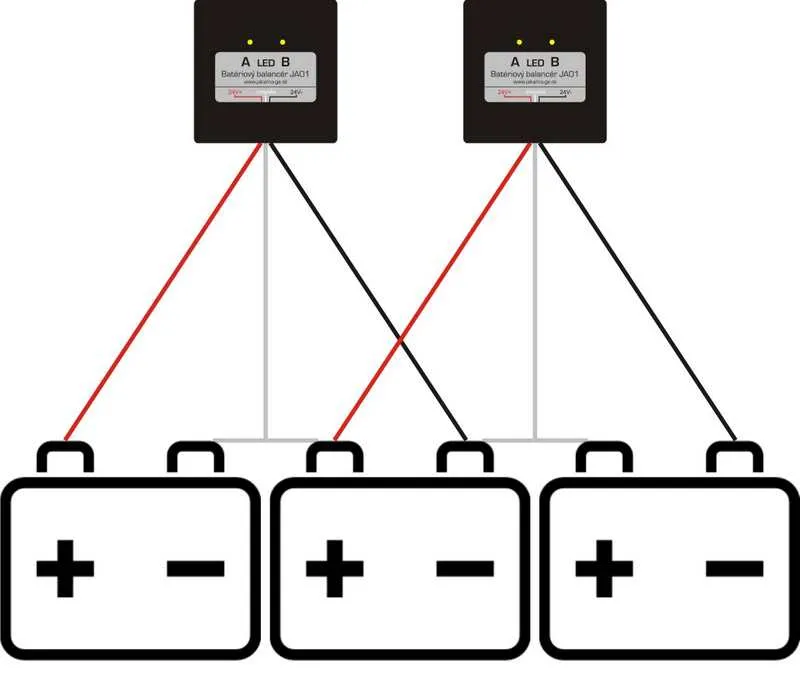

Každá 12V baterie má jinou kapacitu a také vyžaduje i jiný přístup nabíjení. Jedna baterie může být nabitá, ale druhá ještě není nabitá. Pro olověné akumulátory 12V (tekuté, gel, agm), zapojené sériově na vyšší napětí, kde vyrovnává rozdíly na jednotlivých bateriích .. Odděleně nabíjí 2 baterie nabíjecím proudem od generátoru, solárního systému, větrné turbíny a pod. Pro 24V systémy je potřebný 1 balancér, pro 36V 2 balancer a pro 48V 3 Balancer.
Pokud je sériově zapojených dvě a více baterií, které se nabíjejí a vybíjejí, postupem času se napětí rozliší jejich kapacita a výkonnost. Jedna baterie má vyšší napětí a druhá níže. Balancér tyto rozdíly napětí vyrovnává a tím zároveň zvýší kapacitu celého bateriového systému a prodlužuje životnost baterií.
Důsledky rozdílných nabíjecích stavů a nesprávného nabíjení jsou:
- Sulfácia baterie, která se nikdy správně nenabila (ztratí kapacitu)
- Silná oxidace a dehydratace přebití baterie
Příklad nevybalancovaného systému baterií:

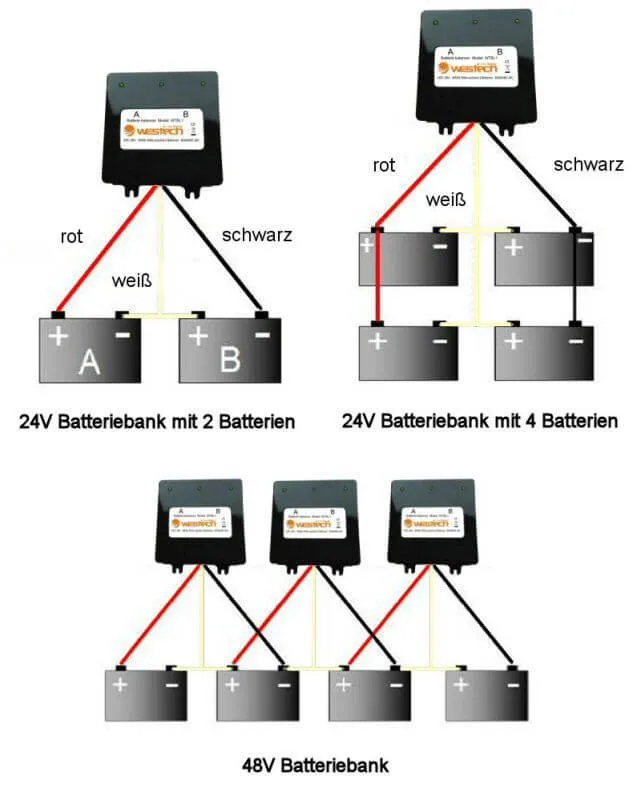

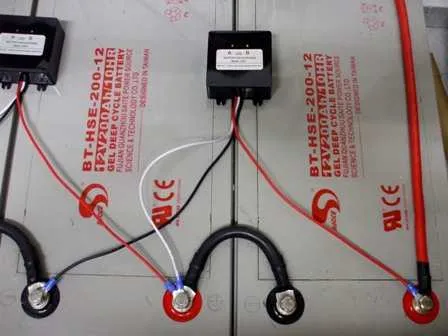

Postup zapojení:
- černý vodič (mínus)
- bílý vodič (bateriová propojka)
- červený vodič (plus)
Parametry:
- Napětí baterií: 2x 12V
- Vyrovnávací proud: 0-5A
- Vlastní spotřeba: <3mA
- Rozměry: 70 x 70 x 27mm
- Ochrana proti obrácené polaritě: ano
- Odpojení při nízkém napětí: 10V
LED indikace
0
|
LED A
|
LED B
|
U(A)=U(B)
|
nesvítí
|
nesvítí
|
U(A)˃U(B)
|
bliká
|
nesvítí
|
U(A)˂ U(B)
|
nesvítí
|
bliká
|
U(A)˂10V
|
svítí
|
nesvítí
|
U(B) ˂10V
|
nesvítí
|
svítí
|
U(A/B) ˂ 10V
|
svítí
|
svítí
|
Upozornění: Balancér je vybaven vnitřní vratnou pojistkou, která chrání balancér proti zkratu. Přesto doporučujeme chránit minusový i plusový pól další 6A tavnou pojistkou např. skleněnou 5x20 6F nebo autopojistky.
Upozornění: Při instalaci balancéru, je třeba dodržet posloupnost připojování vodičů. V opačném případě může vzniknout situace, kdy dojde k poškození vnitřních mosfetu
