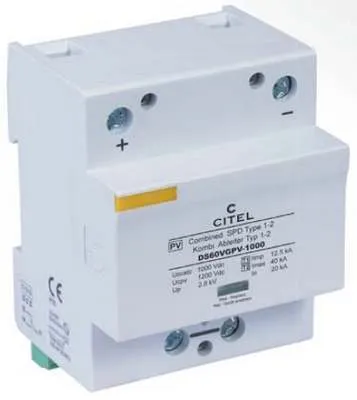

Svodič přepětí Citel DS60VGPV 1000V stejnosměrný proud
Svodič bleskových proudů a přepětí řady DS 60VGPV je svodič impulzních (bleskových) proudů. Byl speciálně vyvinut pro ochranu fotovoltaických zařízení a je k dispozici pro nominální napětí 500 a 1000 V DC.
Svodič DS 60VGPV je kombinovaný svodič typu 1 a 2 v provedení jako monoblok s impulsním bleskovým proudem 12,5 kA na pól (vlna 10/350 µs), který představuje bezpečnou ochranu proti blízkým i přímým úderem blesku. Svodič obsahuje osvědčenou ochranu typu VG se speciálním plynem plněným jiskřištěm (GSG) a vysoce výkonné varistory v zapojení do Y. Speciální vývoj a zapojení jednotlivých komponent umožňuje bezchypné měření izolačního odporu a výrazně prodlužuje životnost svodiče, protože nevznikají žádné propustné ani provozní proudy.
Svodič DS60VGPV je standardně vybaven dálkovou signalizací stavu ochrany. Díky galvanickému oddělení je svodič DS60VGPV vhodný i pro systémy s fotovoltaickými panely na bázi tenkých vrstev.
Vlastnosti:
- Kombinovaný svodič přepětí typu 1 + 2 na bázi plynem pléna jiskřiště
- 10-letá záruka
- Impulsní svodový proud na pól: limp = 12,5K (10/350? S)
- Dvojnásobné jištěno odpojovací zařízení
- Galvanické oddělení
- Nedochází ke stárnutí v důsledku propustných nebo provozních proudů
- Zapojení do Y odolné proti chybám a přepólování
- Není nutné předjištění
- Dálková signalizace stavu
- Možné použít pro všechny fotovoltaické instalace do 1000V DC
- Splňuje normy IEC 61643-1 a EN 61643-11
- Splňuje normy VDE 0185-305 díl 3 / příloha 5, ochrana proti blesku pro fotovoltaická zařízení
Maximální přípustné napětí bez svodové reakce je 1200V DC.
