Sledovač stavu baterie BMV 700

Doprava zdarma

Sledovač stavu baterie BMV 700

Sledovač BMV-700 je nový model vysoce přesného systému monitorování stavu baterie.
BoxSkladem 4 ks: Může být u vás 7. – 8. 6.
3 658,00 Kčs DPH
Výrobce: Victron Energy
ID: #68913

Popis produktu

Monitor stavu batérie BMV 700

Sledovač BMV-700 je nový vysoce přesný systém monitorování stavu baterie. Proč sledovat provozní stavy baterie? Pro její delší životnost! Podrobné sledování baterie nám umožňuje odhalit případné provozní nedostatky se zajištěním rychlé nápravy pro podporu dlouhé životnosti baterie. Vhodné pro všechny typy olověných baterií včetně vlákninových (AGM) a gelových. Jednoduché nastavení kapacity akumulátoru (výrobní nastavení na 200 Ah). Autodetekce napětí 12, 24, 36, 48, 60, 120, 144 a 288 V. Pravidelná automatická kalibrace přístroje pro spolehlivé uvádění měřených údajů (lze provádět i manuálně). Verze BMV 700H je určena pro systémy s vysokým provozním napětím (70 - 350 V DC), verze BMV702 je určena pro sledování dvou akumulátorů nebo sledování teploty baterie. Sledovač je vhodný i pro Li-on baterie.

Zobrazované hodnoty:

  • Aktuální napětí (V) baterie
  • Aktuální proud (A), který jde do (kladné hodnoty - nabíjení) nebo ven (záporné hodnoty - vybíjení) z baterie
  • Aktuální výkon (W), který jde do (kladné hodnoty - nabíjení) nebo ven (záporné hodnoty - vybíjení) z baterie (násobek napětí a proudu)
  • Celková částka odebrané energie z baterie na napájení spotřebičů v ampérhodinách (Ah)
  • Aktuální míra nabití baterie v procentech
  • Předpokládaná (sofistikovaně vypočítaná) délka doby v hodinách do 50% vybití baterie při dané spotřebě energie

Sledovač provádí sofistikované sledování dodávané a odebírané energie společně s přihlédnutím nastavitelných hodnot Peukertoveho exponentu (čím větší je odběr energie, tím relativně klesá množství dostupné energie v baterii a naopak) a účinnosti baterie pro odhad aktuálního množství energie (Ah) a míry nabití baterie (v procentech). Pro správné zobrazování množství dostupné energie v baterii je nutné, aby veškerá energie vstupující a odcházející z baterie procházela rozbočovačem. Vlastní sledovač je možné integrovat do zdi bez nutnosti přístupu zezadu (zakrytované vruty).
Pro větší proudy než 500 A lze dodat náhradní rozbočovač konstruován na proudy 1000 a 2000 A. Na sledovač lze použít rozbočovače až do maximálního proudu 9 999 A s napěťovým rozsahem 1 - 100 mV (obojí nastavitelné).
Sledovač disponuje spínaným relé. To je aktivováno / deaktivováno na základě naměřené míry nabití baterie. Továrně je nastaveno sepnutí při poklesu stavu nabití baterie pod 50% a vypnutí při dosažení stavu nabití na 90%. Tyto hodnoty je možné změnit v nastaveních. Také je možné obrátit logiku spínání, čili standardně je relé sepnuté, nestandardně vypnuto. Relé je možné využít pro spínání / vypínání zařízení jako je externí alarm, elektrocentrála atd. Sledovač je možné napájet na další zařízení. Možnost propojení hlídače s velkým barevným displejem Color Control GX s bezplatnou možností grafické vizualizace naměřených hodnot na portálu
vrm.victronenergy.com/user/register (nezávazně lze vyzkoušet na funkčních systémů při zadání uživatelského jména: demo@victronenergy.com a hesla: vrmdemo). K propojení sledovač BMV700 s displejem Color control GX je nutno zakoupit buď kabel VE.Direct nebo komunikační rozhraní VE.Direct-USB.

Sledovač ukládá vybrané historické údaje a dosažené limity:

  • Nejhlubší dosažené vybití akumulátoru
  • Míra posledního vybití akumulátoru
  • Počet proběhlých vybíjecích / nabíjecích cyklů akumulátoru
  • Průměrná hodnota vybití akumulátoru
  • Počet plných vybití akumulátoru
  • Maximální dosažené napětí akumulátoru
  • Minimální dosažené napětí akumulátoru
  • Počet dní od posledního plného nabití akumulátoru

V balení nájdete:

  • Vlastní sledovač s podsvíceným digitálním displejem a ovládacími prvky
  • Plastová krytka hlídače s rozměry 69 x 69 mm

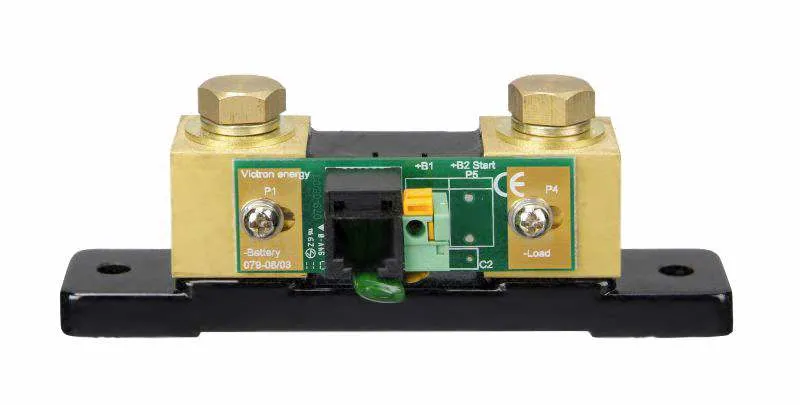

  • Rozbočovač 500A / 50mV konstruován na maximální proud 500 A (instaluje se na záporný kabel baterie)
  • 10 metrů dlouhý komunikační a napájecí UTP kabel RJ12 (propojení vlastního hlídače s rozbočovačem)
  • 2 metry dlouhý instalační kabel s pojistkou na připojení kladného kabelu.

Technické parametry:

  • Napájecí napětí: 6,5 - 95 V DC
  • Spotřeba energie při nepodsvetlenom displeji a vypnutém relé: 4 mA (12 V) a 3 mA (24 V)
  • Spotřeba energie při nepodsvetlenom displeji a sepnutém relé: 15 mA (12 V) a 8 mA (24 V)
  • Pracovní napětí: 12, 24 a 48 V (autodetekce)
  • Maximální velikost proudu procházejícího rozbočovačem: -500 až +500 A (vybíjení a nabíjení baterie)
  • Maximální odchylka při odpočtu napětí ± 0,01 A při napětí 0 - 100 V
  • Maximální odchylka při odpočtu proudu ± 0,01 A s 500 A rozbočovačem
  • Maximální odchylka při odpočtu kapacity ± 0,1 Ah při kapacitách baterie 0 - 100 Ah
  • Maximální odchylka při odpočtu kapacity ± 1 Ah při kapacitách baterie 100 - 9999 Ah
  • Maximální odchylka při odpočtu stavu nabití ± 0,1%
  • Maximální odchylka při odhadu zbývajícího času ± 1 hod (v rozsahu 1-240 hod)
  • Maximální odchylka při odpočtu výkonu ± 1 W při rozsahu od - 100 W do 1 kW
  • Vhodné pro celkovou kapacitu akumulátorů: 20 - 9999 Ah
  • Rozsah pracovní teploty: -20 až + 50 ° C
  • Kruhový průměr vlastního hlídače: 63 mm
  • Čtvercová velikost krytky vlastního hlídače: 69 x 69 mm
  • Hloubka vlastního hlídače: 31 mm
  • Spínané relé: 60V / 1A maximálně
  • Hmotnost hlídače: 70 g
  • Materiál: plast

- Uložená nastavení a naměřené historické a mezní data zůstávají uložena i při přerušení napájení sledovače.
- Vizuální a akustický alarm při přepětí nebo podpětí, při nabitém nebo vybitém akumulátoru.
- Možnost přes relé spínat za definovaných podmínek dodatkový zdroj energie jako například generátor.

Parametry

Technické parametry

Výrobce Victron Energy
Výrobce Victron Energy
Váha vč. balení 1.1 kg
