Konstrukce na rovnou střechu 1 FV panel pro výšku / šířku Mounting Systems

Konstrukce na rovnou střechu 1 FV panel pro výšku / šířku Mounting Systems

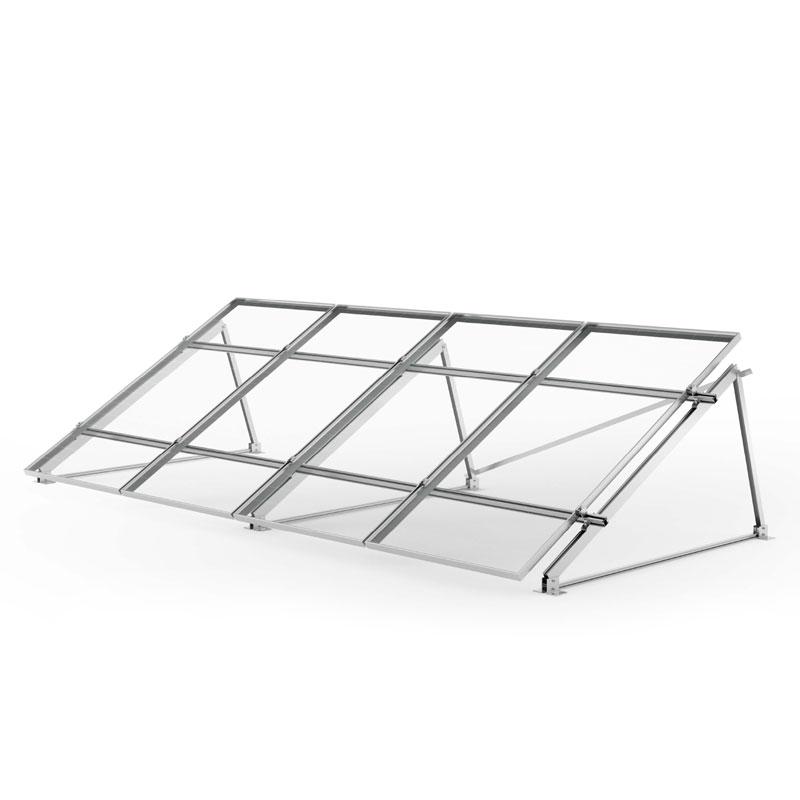

Na rovné až mírně skloněné střechy a volné prostranství. Orientace na výsku nebo na šířku. Titulní fotografie je pouze ilustrační.
Produkt není dostupný

Popis produktu

Konstrukce na rovnou střechu 1 FV panel pro výšku / šířku Mounting Systems

Kompletní nosná konstrukce na rovné až mírně skloněné střechy a volné prostranství. Standardní sklon v rozmezí 35°.

Materiál: hliník a kvalitní nerezová ocel.

Konstrukce navrhovaná pro panely o rozměrech do i nad 2m.

  • 1ks Mounting Systems profil GS 6/40 CS délka 4,15m

  • 8ks Mounting Systems křížový konektor

  • 2ks Vzpěra 35° 748 mm pro základní trojúhelník 1200 mm

  • 2ks Základní trojúhelník 1200 mm

  • 1ks Zavětrávací výztuha pro trojúhelníky 1895 mm

  • 2ks Vrtací šroub 4,2x16

  • 4ks Krajní držák panelu SK RH 30-40mm


Doporučujeme: specifikovat typ a charakter střechy a střešní krytiny. U nosné konstrukce je počítáno s kotvením do střechy ne s pokládkou a zatížením nosné konstrukce.

Pro umístění na volné prostranství není součástí dodávky základová deska nebo nosné prvky kotvené do země.

Parametry

Technické parametry

Výrobce Mounting Systems
Výrobce Mounting Systems
Orientácia panelov na výšku/na šírku
Počet panelů 1
